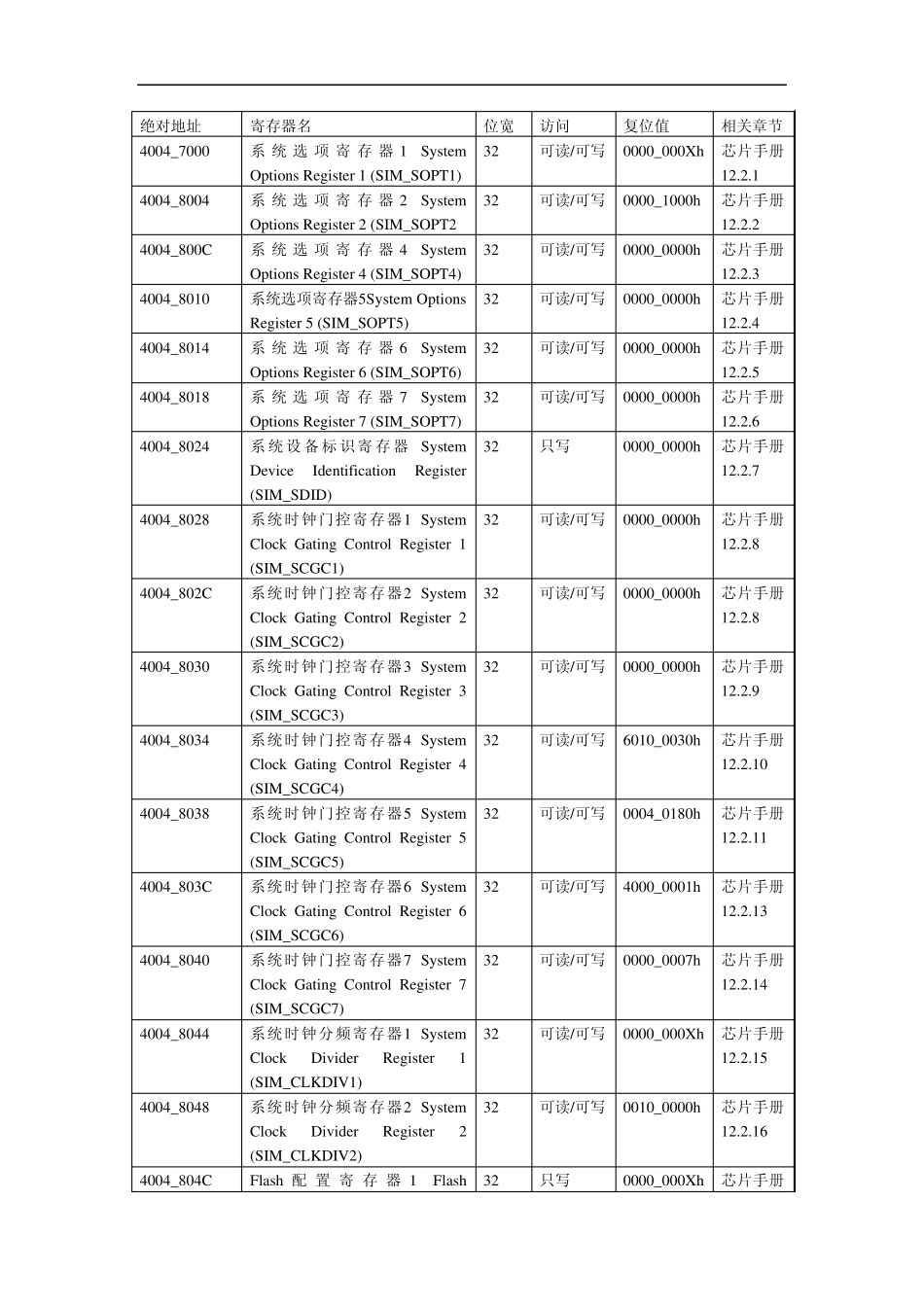

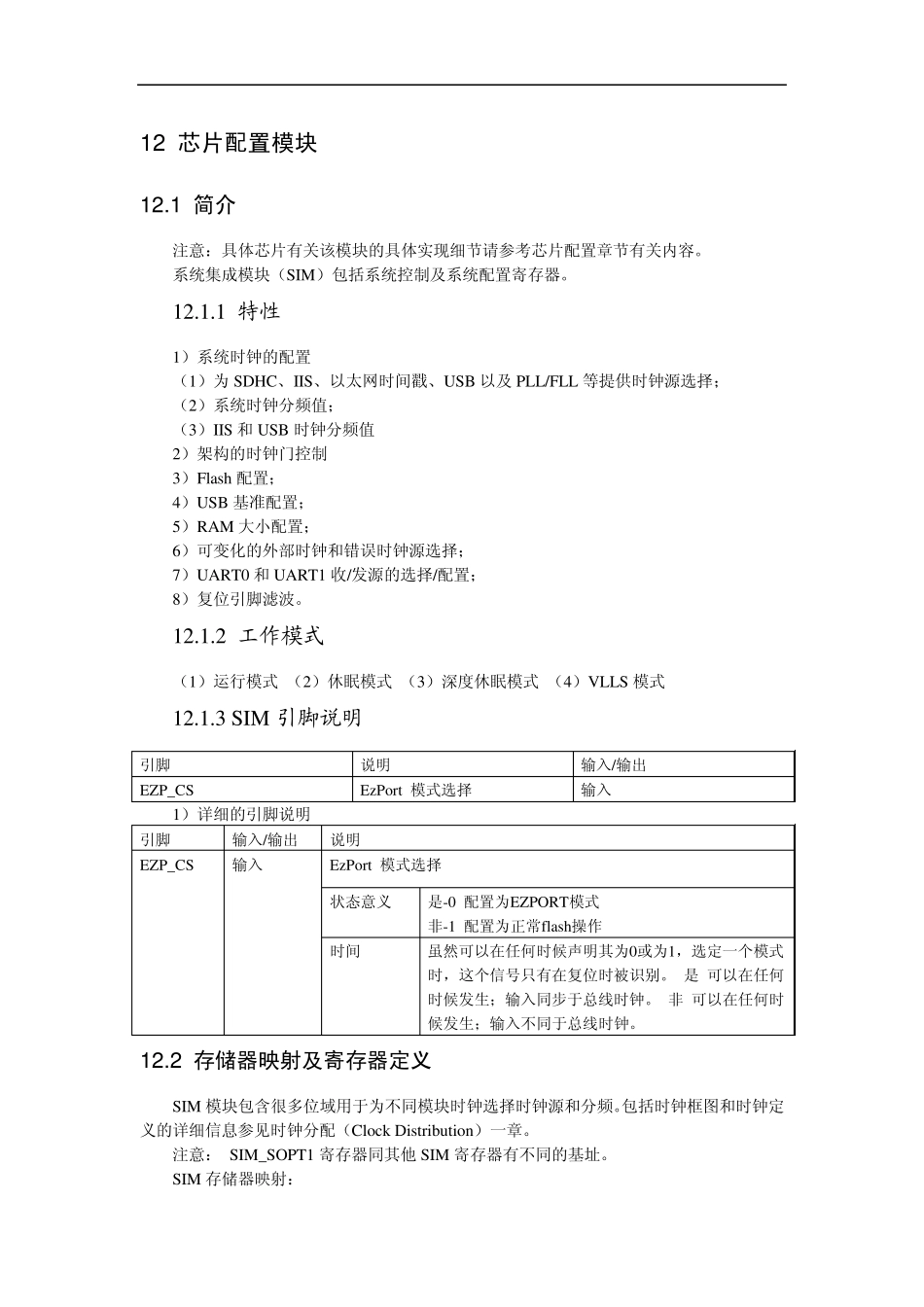

1 2 芯片配置模块 1 2 .1 简介 注意:具体芯片有关该模块的具体实现细节请参考芯片配置章节有关内容。 系统集成模块(SIM)包括系统控制及系统配置寄存器。 12.1.1 特性 1)系统时钟的配置 (1)为SDHC、IIS、以太网时间戳、USB 以及PLL/FLL 等提供时钟源选择; (2)系统时钟分频值; (3)IIS 和 USB 时钟分频值 2)架构的时钟门控制 3)Flash 配置; 4)USB 基准配置; 5)RAM 大小配置; 6)可变化的外部时钟和错误时钟源选择; 7)UART0 和 UART1 收/发源的选择/配置; 8)复位引脚滤波。 12.1.2 工作模式 (1)运行模式 (2)休眠模式 (3)深度休眠模式 (4)VLLS 模式 12.1.3 SIM 引脚说明 引脚 说明 输入/输出 EZP_CS EzPort 模式选择 输入 1)详细的引脚说明 引脚 输入/输出 说明 EZP_CS 输入 EzPort 模式选择 状态意义 是-0 配置为EZPORT模式 非-1 配置为正常flash操作 时间 虽然可以在任何时候声明其为0或为1,选定一个模式时,这个信号只有在复位时被识别。 是 可以在任何时候发生;输入同步于总线时钟。 非 可以在任何时候发生;输入不同于总线时钟。 1 2 .2 存储器映射及寄存器定义 SIM 模块包含很多位域用于为不同模块时钟选择时钟源和分频。包括时钟框图和时钟定义的详细信息参见时钟分配(Clock Distribution)一章。 注意: SIM_SOPT1 寄存器同其他 SIM 寄存器有不同的基址。 SIM 存储器映射: 绝对地址 寄存器名 位宽 访问 复位值 相关章节 4004_7000 系 统 选 项 寄存器1 Sy stem Options Register 1 (SIM_SOPT1) 32 可读/可写 0000_000Xh 芯片手册12.2.1 4004_8004 系 统 选 项 寄存器2 Sy stem Options Register 2 (SIM_SOPT2 32 可读/可写 0000_1000h 芯片手册12.2.2 4004_800C 系 统 选 项 寄存器4 Sy stem Options Register 4 (SIM_SOPT4) 32 可读/可写 0000_0000h 芯片手册12.2.3 4004_8010 系统选项寄存器5Sy stem Options Register 5 (SIM_SOPT5) 32 可读/可写 0000_0000h 芯片手册12.2.4 4004_8014 系 统 选 项 寄存器6 Sy stem Options Register 6 (SIM_SOPT6) 32 可读/可写 0000_0000h 芯片手册12.2.5 4004_8018 系 统 选 项 寄存器7 Sy stem Options Register 7 (SIM_SOPT7) 32 可读/可写 0000_0000h 芯片手册12.2.6 40...
