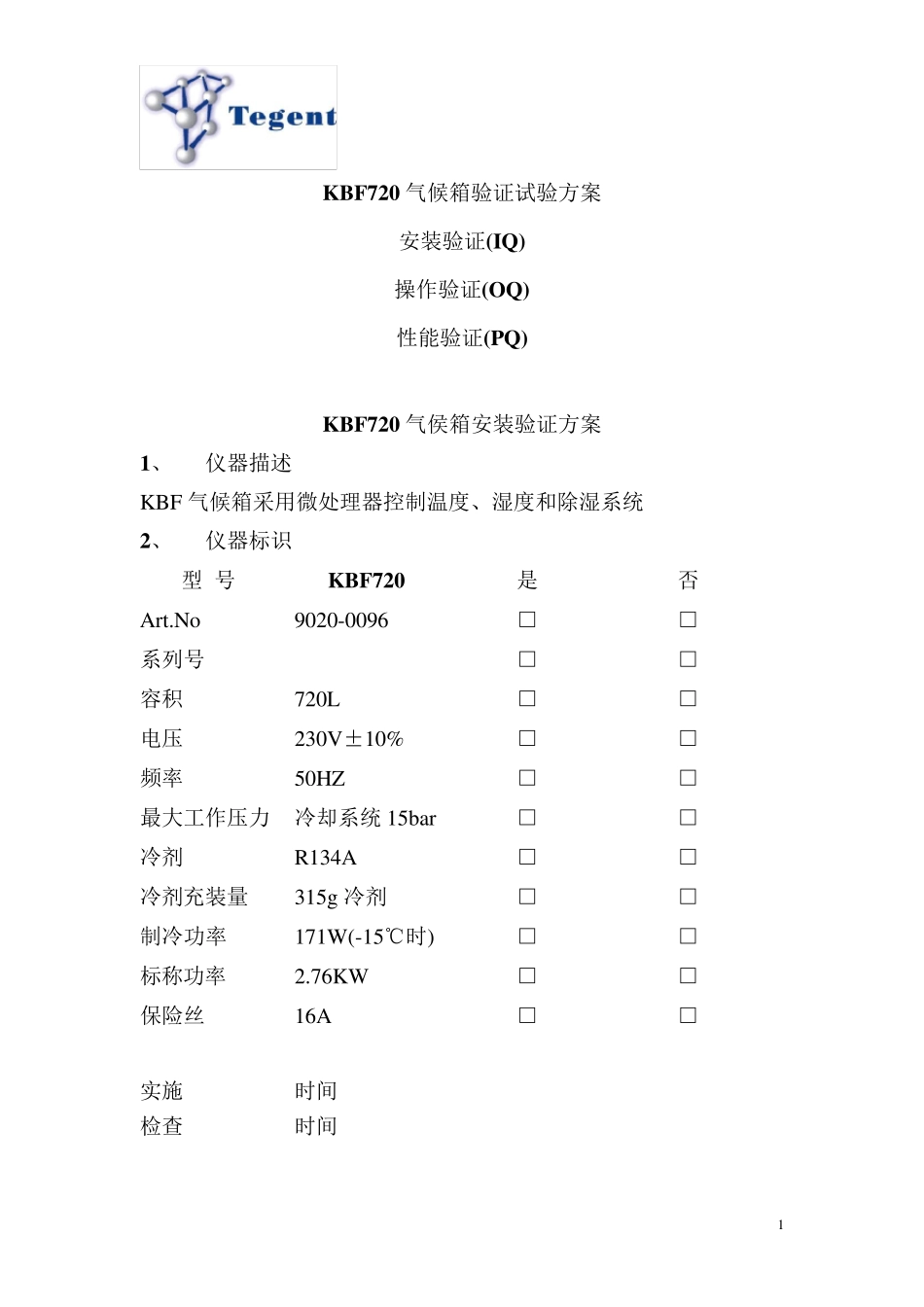

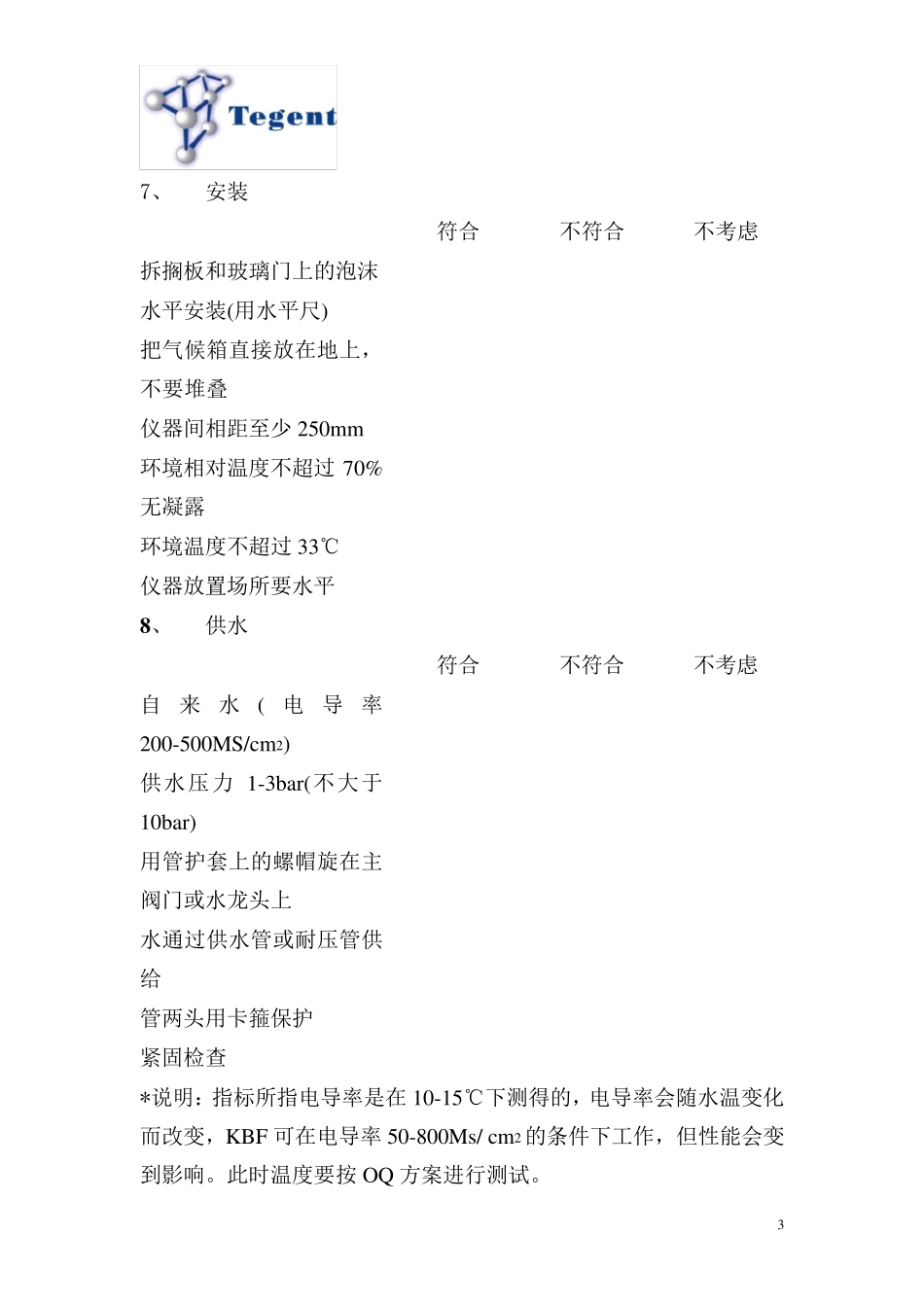

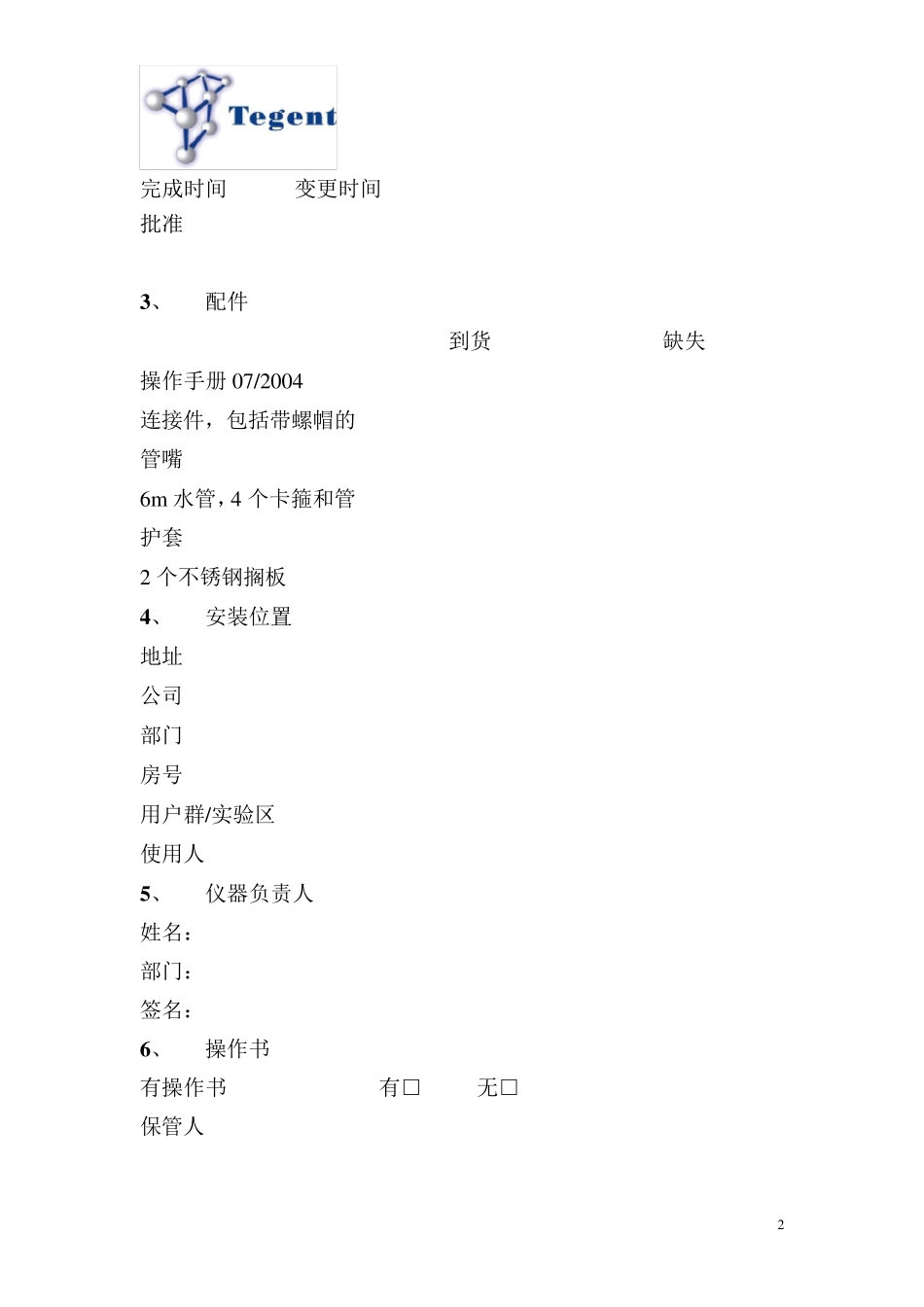

1 KBF720 气候箱验证试验方案 安装验证(IQ ) 操作验证(OQ ) 性能验证(PQ ) KBF720 气侯箱安装验证方案 1、 仪器描述 KBF 气候箱采用微处理器控制温度、湿度和除湿系统 2、 仪器标识 型 号 KBF720 是 否 Art.No 9020-0096 □ □ 系列号 □ □ 容积 720L □ □ 电压 230V±10% □ □ 频率 50HZ □ □ 最大工作压力 冷却系统15bar □ □ 冷剂 R134A □ □ 冷剂充装量 315g 冷剂 □ □ 制冷功率 171W(-15℃时) □ □ 标称功率 2.76KW □ □ 保险丝 16A □ □ 实施 时间 检查 时间 2 完成时间 变更时间 批准 3 、 配件 到货 缺失 操作手册07/2004 连接件，包括带螺帽的管嘴 6m 水管，4 个卡箍和管护套 2 个不锈钢搁板 4 、 安装位置 地址 公司 部门 房号 用户群/实验区 使用人 5 、 仪器负责人 姓名： 部门： 签名： 6 、 操作书 有操作书 有□ 无□ 保管人 3 7、 安装 符合 不符合 不考虑 拆搁板和玻璃门上的泡沫 水平安装(用水平尺) 把气候箱直接放在地上，不要堆叠 仪器间相距至少250mm 环境相对温度不超过70%无凝露 环境温度不超过33℃ 仪器放置场所要水平 8 、 供水 符合 不符合 不考虑 自来水(电导率200-500MS/cm2) 供水压力 1-3bar(不大于10bar) 用管护套上的螺帽旋在主阀门或水龙头上 水通过供水管或耐压管供给 管两头用卡箍保护 紧固检查 *说明：指标所指电导率是在10-15℃下测得的，电导率会随水温变化而改变，KBF 可在电导率 50-800Ms/ cm2 的条件下工作，但性能会变到影响。此时温度要按 OQ 方案进行测试。 4 9、 废水 符合 不符合 不考虑 废水连接到排水管或其他可耐受95℃的耐温管上 排水管无背压 管两端用卡箍保护 紧固检查 10、电源 符合 不符合 不考虑 按铭牌上的要求接电 11、空调系统计算 加热系统在 37℃时的废能 610W 12、服务 用户技术服务热线：++49(0)7462/9473-99 用户技术服务传真：++49(0)7462/9473-98 用户技术服务邮箱：************************ 13、IQ 结果 如果所有测试均为符合或不考虑，则保证安装是符合厂家要求的。KBF 此时已可使用。 说明: BINDER GmbH 技术服务部 5 K BF720 气侯箱操作验证方案 1、 仪器描述 KBF 气候箱采用微处理器控制温度、湿度和除湿系统。 2、 仪器标识 型 号 K BF720 Art.No 9020-0096 ...
