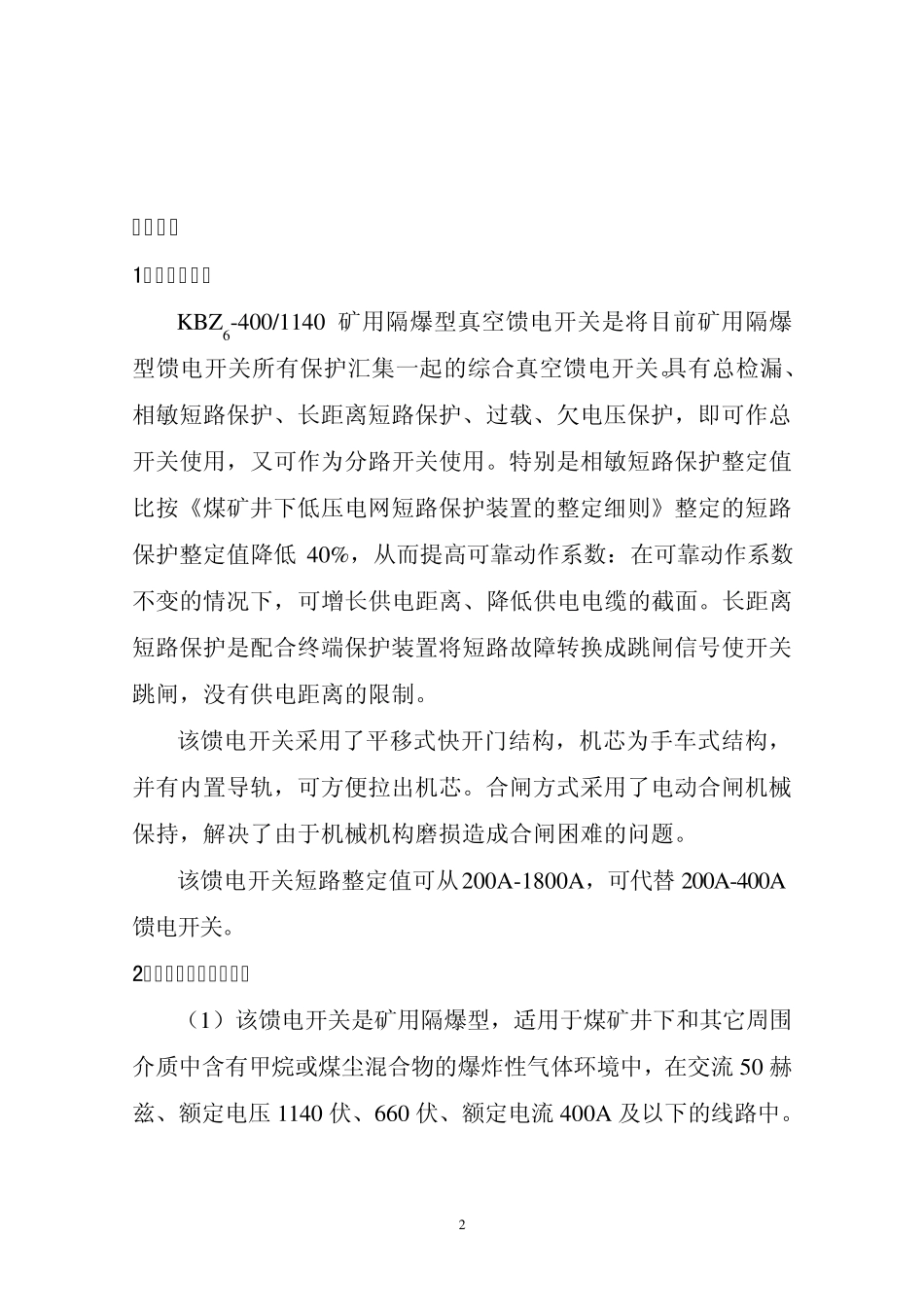

KBZ6400矿用隔爆型真空馈电开关_第2页
2/19

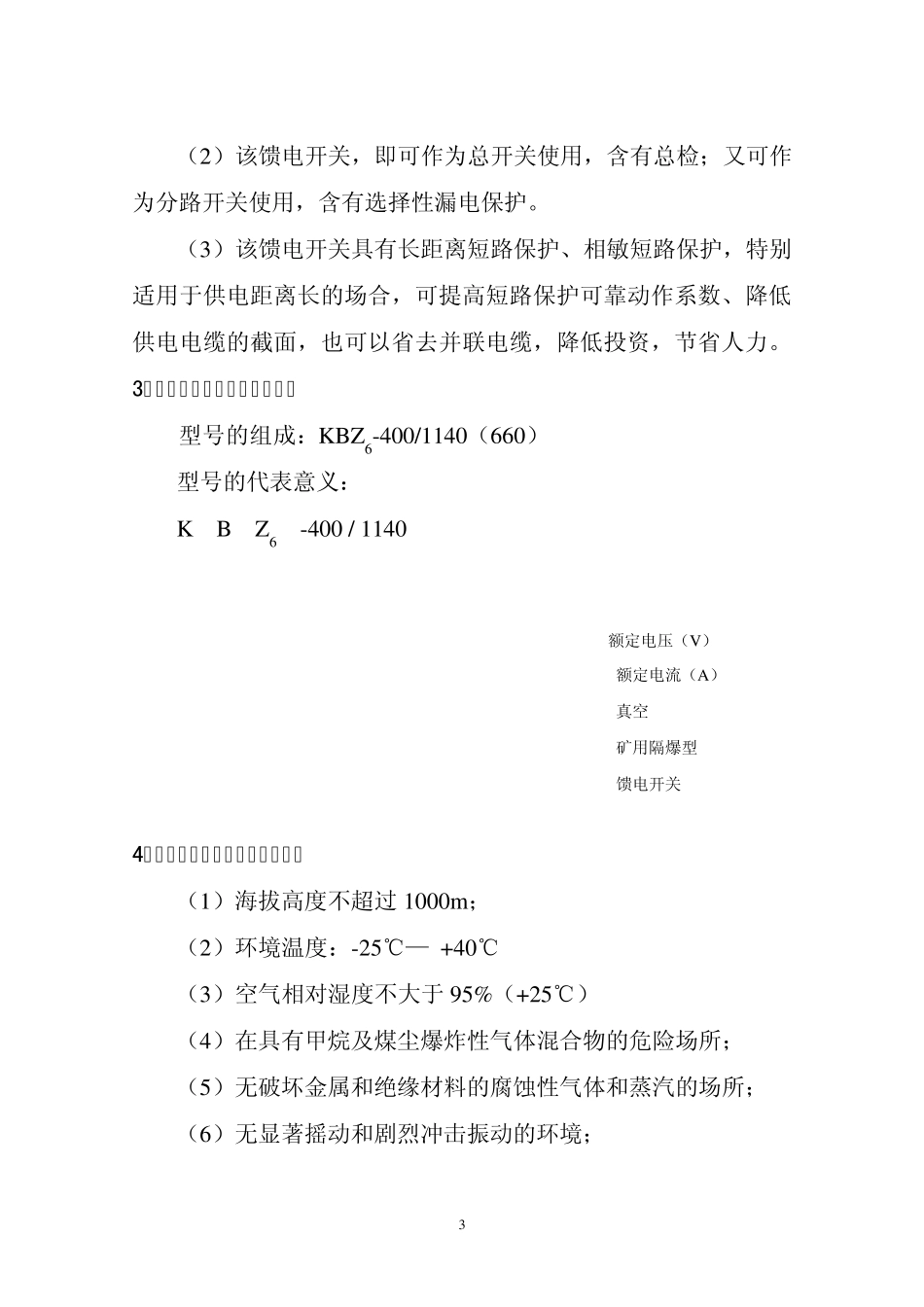

KBZ6400矿用隔爆型真空馈电开关_第3页
3/19
KBZ6— 400/1140 矿用隔爆型真空馈电开关 使 用 说 明 书 主要性能: 相敏短路保护 长距离短路保护 选择性漏电保护 2 一、概述 1、产品特点: KBZ6-400/1140 矿用隔爆型真空馈电开关是将目前矿用隔爆型馈电开关所有保护汇集一起的综合真空馈电开关。具有总检漏、相敏短路保护、长距离短路保护、过载、欠电压保护,即可作总开关使用,又可作为分路开关使用。特别是相敏短路保护整定值比按《煤矿井下低压电网短路保护装置的整定细则》整定的短路保护整定值降低 40%,从而提高可靠动作系数:在可靠动作系数不变的情况下,可增长供电距离、降低供电电缆的截面。长距离短路保护是配合终端保护装置将短路故障转换成跳闸信号使开关跳闸,没有供电距离的限制。 该馈电开关采用了平移式快开门结构,机芯为手车式结构,并有内置导轨,可方便拉出机芯。合闸方式采用了电动合闸机械保持,解决了由于机械机构磨损造成合闸困难的问题。 该馈电开关短路整定值可从200A-1800A,可代替 200A-400A馈电开关。 2、主要用途及适用范围 (1)该馈电开关是矿用隔爆型,适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中,在交流 50 赫兹、额定电压 1140 伏、660 伏、额定电流 400A 及以下的线路中。 3 (2)该馈电开关,即可作为总开关使用,含有总检;又可作为分路开关使用,含有选择性漏电保护。 (3)该馈电开关具有长距离短路保护、相敏短路保护,特别适用于供电距离长的场合,可提高短路保护可靠动作系数、降低供电电缆的截面,也可以省去并联电缆,降低投资,节省人力。 3、型号的组成及其代表意义: 型号的组成:KBZ6-400/1140(660) 型号的代表意义: K B Z6 -400 / 1140 4、可以在下列环境条件下使用: (1)海拔高度不超过1000m ; (2)环境温度:-25℃— +40℃ (3)空气相对湿度不大于95%(+25℃) (4)在具有甲烷及煤尘爆炸性气体混合物的危险场所; (5)无破坏金属和绝缘材料的腐蚀性气体和蒸汽的场所; (6)无显著摇动和剧烈冲击振动的环境; 额定电压(V) 额定电流(A) 真空 矿用隔爆型 馈电开关 4 (7 )与水平安装倾斜度不超过1 5 °; (8 )无滴水及水浸入的场所; (9 )污染等级:3 级; (1 0 )安装类别:Ⅲ类。 二、结构特征与工作原理 1 、总体结构: ⑴外形结构:馈电开关由座在托撬底座上的长方形隔爆外壳组成,上方为接线腔,下方为主...
