KBZ馈电开关

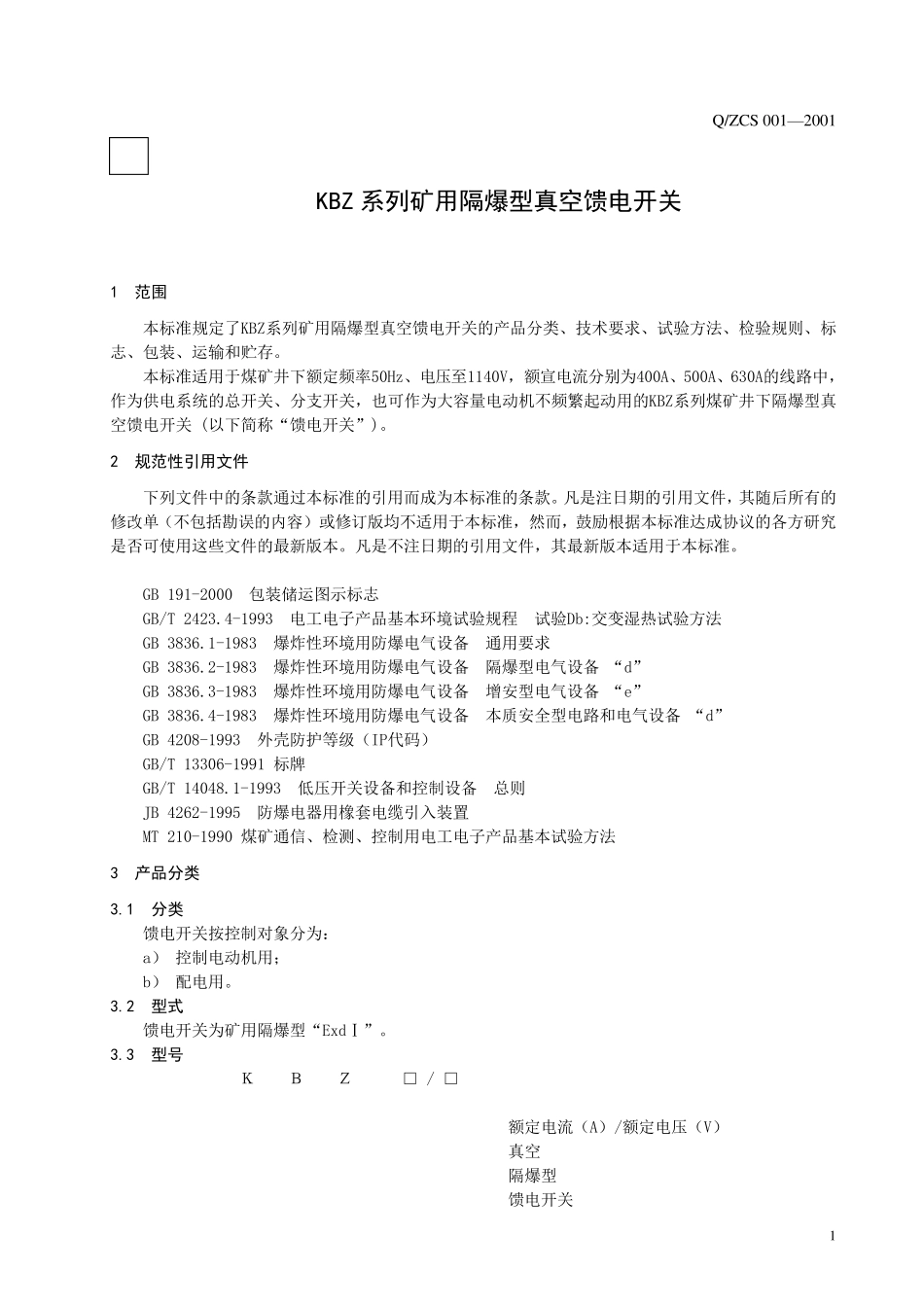

KBZ馈电开关_第1页
1/9

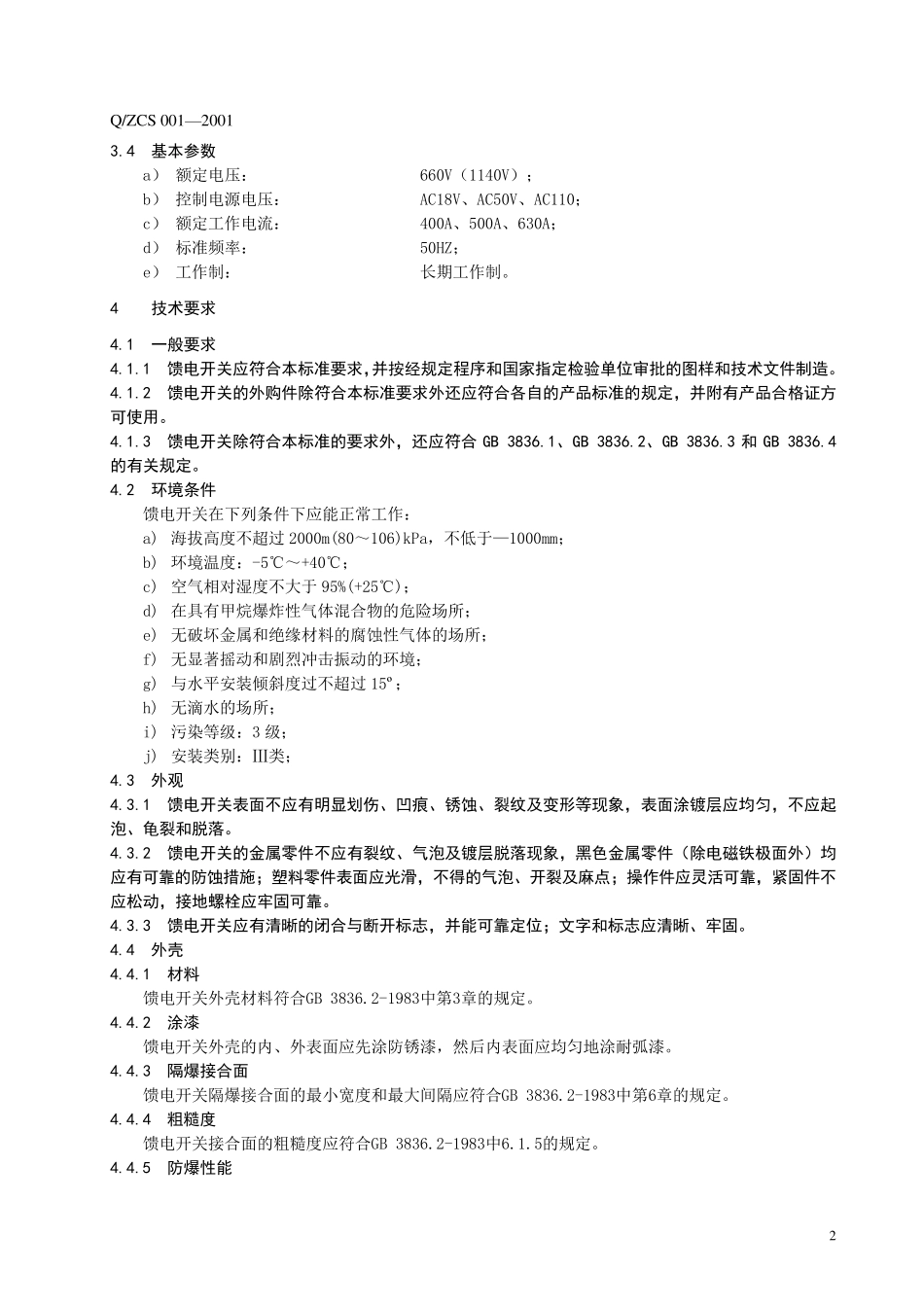

KBZ馈电开关_第2页
2/9

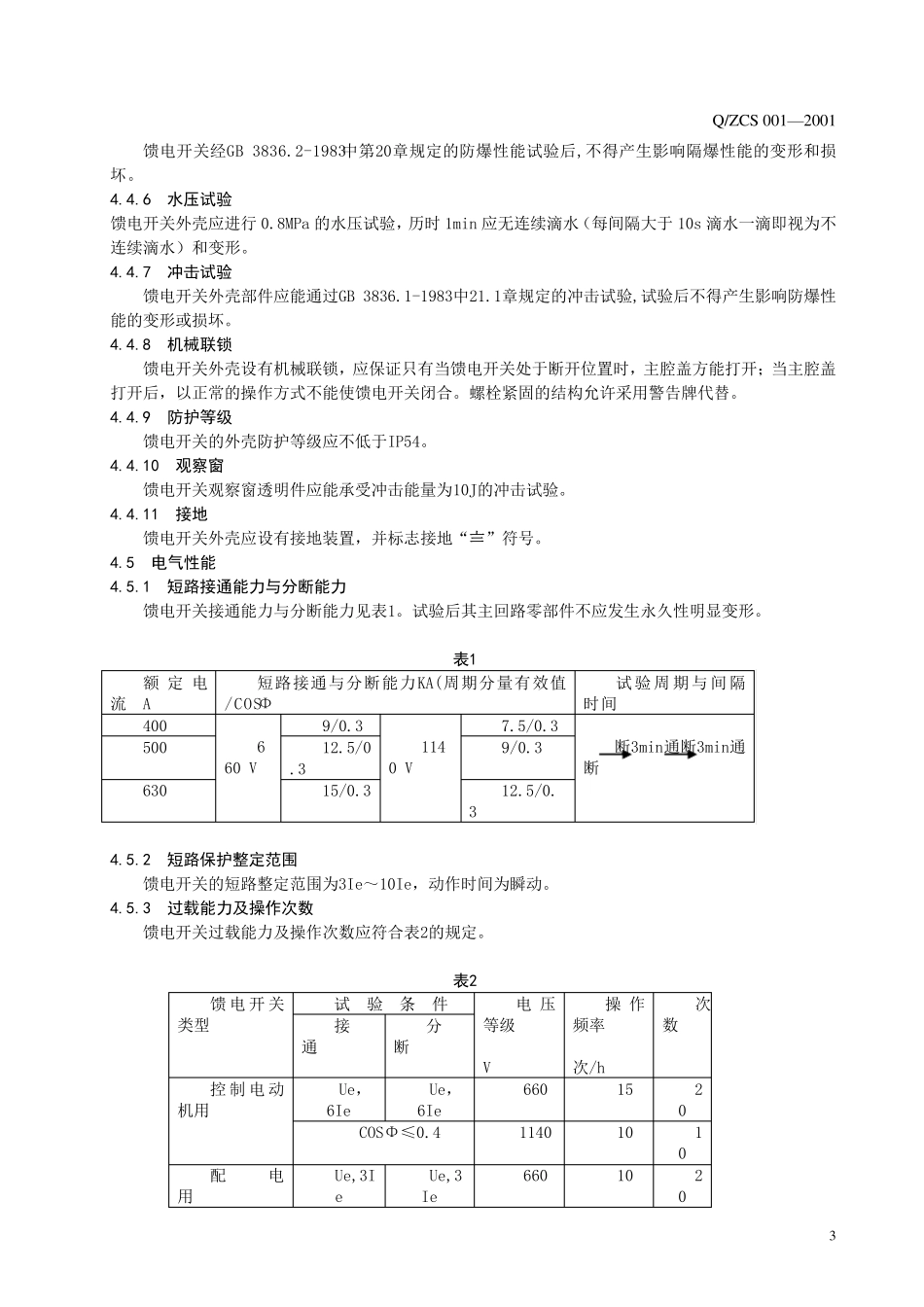

KBZ馈电开关_第3页
3/9
Q/ZCS 001—2001 1 KBZ 系列矿用隔爆型真空馈电开关 1 范围 本标准规定了KBZ系列矿用隔爆型真空馈电开关的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于煤矿井下额定频率50Hz、电压至1140V,额宣电流分别为400A、500A、630A的线路中,作为供电系统的总开关、分支开关,也可作为大容量电动机不频繁起动用的KBZ系列煤矿井下隔爆型真空馈电开关 (以下简称“馈电开关”)。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB 191-2000 包装储运图示标志 GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db:交变湿热试验方法 GB 3836.1-1983 爆炸性环境用防爆电气设备 通用要求 GB 3836.2-1983 爆炸性环境用防爆电气设备 隔爆型电气设备 “d” GB 3836.3-1983 爆炸性环境用防爆电气设备 增安型电气设备 “e” GB 3836.4-1983 爆炸性环境用防爆电气设备 本质安全型电路和电气设备 “d” GB 4208-1993 外壳防护等级(IP代码 ) GB/T 13306-1991 标牌 GB/T 14048.1-1993 低 压开关设备和控 制 设备 总则 JB 4262-1995 防爆电器 用橡 套 电缆 引入 装置 MT 210-1990 煤矿通信 、检测 、控 制 用电工电子产品基本试验方法 3 产品分类 3.1 分类 馈电开关按 控 制 对 象 分为: a) 控 制 电动机用; b) 配 电用。 3.2 型式 馈电开关为矿用隔爆型“ExdⅠ ”。 3.3 型号 K B Z □ / □ 额定电流(A)/额定电压(V) 真空 隔爆型 馈电开关 Q/ZCS 001—2001 2 3.4 基本参数 a) 额定电压: 660V(1140V); b) 控制电源电压: AC18V、AC50V、AC110; c) 额定工作电流: 400A、500A、630A; d) 标准频率: 50HZ; e) 工作制: 长期工作制。 4 技术要求 4.1 一般要求 4.1.1 馈电开关应符合本标准要求,并按经规定程序和国家指定检验单位审批的图样和技术文件制造。 4.1.2 馈电开关的外购件除符合本标准要求外还应符合各自的产品标准的规定,并附有产品合格证方可使用。 4.1.3 馈电开关除符合本标准的要求外,还应符合GB 3836.1、GB ...
