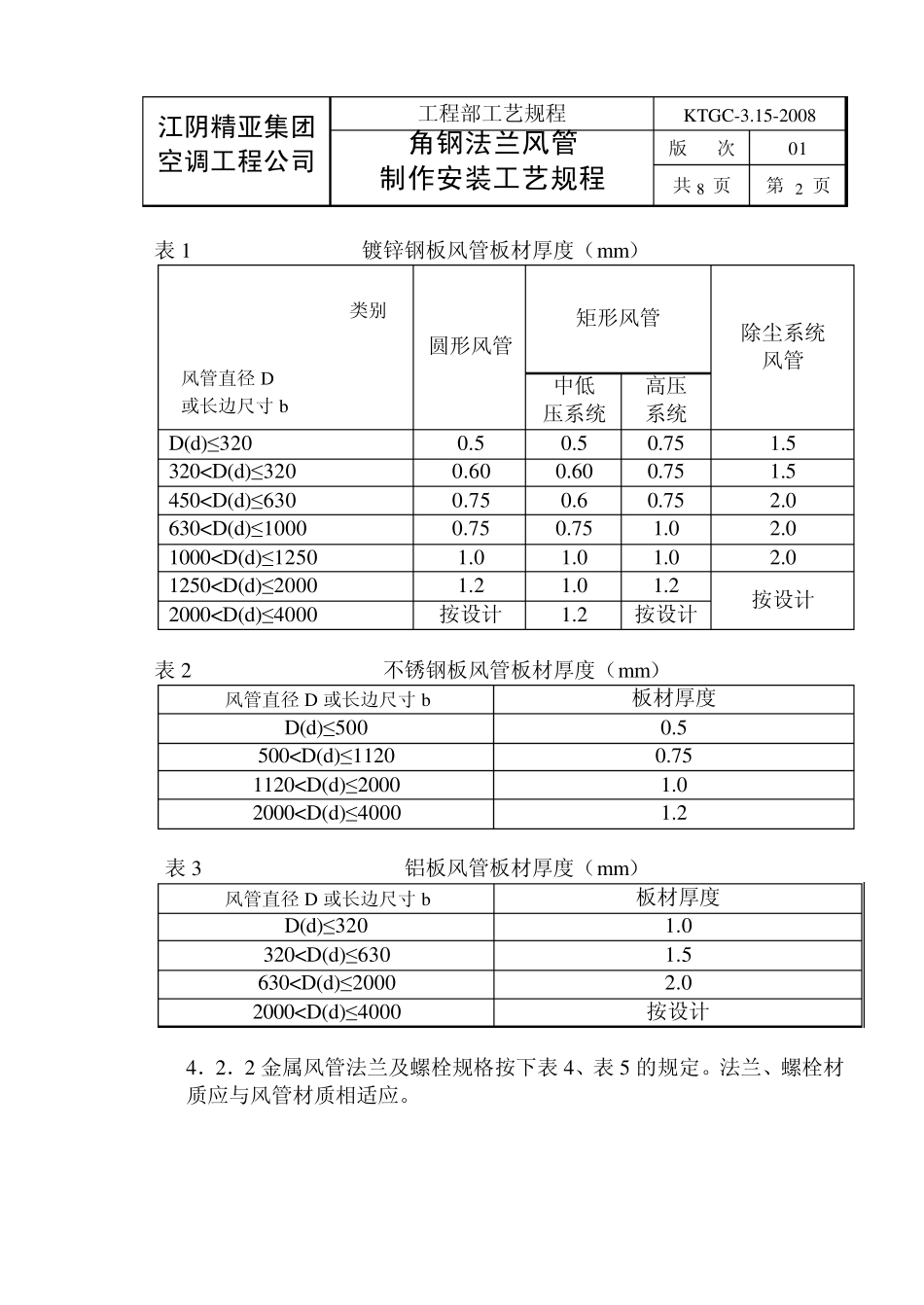

江阴精亚集团 空调工程公司 工程部工艺规程 KTGC-3.15-2008 角钢法兰风管 制作安装工艺规程 版 次 01 共8 页 第 1 页 一、适用范围 本规程适用于建筑工程通风与空调工程中，使用的角钢法兰金属风管的加工、制作与安装。 二、设备及工量具 交流电焊机、台式钻床、剪板机、折方机、咬口机、卷圆机、砂轮切割机、电锤、手枪钻、扳手、手拉葫芦、铁锤、方木、角尺、量角器、圆规、卷尺、螺丝刀、手剪、板牙等。 三、准备 3．1 准备所需工具。 3．2 清洁作业场所。 3．3 检查所需材料的合格证、质量保证书是否齐全，产品质量是否符合要求。 四、制作 4．1 金属风管加工制作的工艺流程如下： 4．2 制作材料 4．2．1 制作风管的材料品种、规格性能和厚度等应符合设计和现行国家产品标准的规定。当设计无规定时，镀锌钢板厚度应按下表 1 的规定； 不锈钢板的厚度按表 2 的规定；铝板的厚度按表 3 的规定。 展开 画线 剪切 下料 倒角 咬 口制作 风 管折方 成型 方法兰下料 焊接 打 眼冲孔 圆法兰卷制 划线 下料 找 平找整 打 孔打眼 铆 法兰 翻 边 成 品喷漆 检 验 防 腐刷油 防 腐刷油 领料 江阴精亚集团 空调工程公司 工程部工艺规程 KTGC-3.15-2008 角钢法兰风管 制作安装工艺规程 版 次 01 共8 页 第 2 页 表1 镀锌钢板风管板材厚度（m m ） 圆形风管 矩形风管 除尘系统 风管 中低 压系统 高压 系统 D(d)≤320 0.5 0.5 0.75 1.5 320
