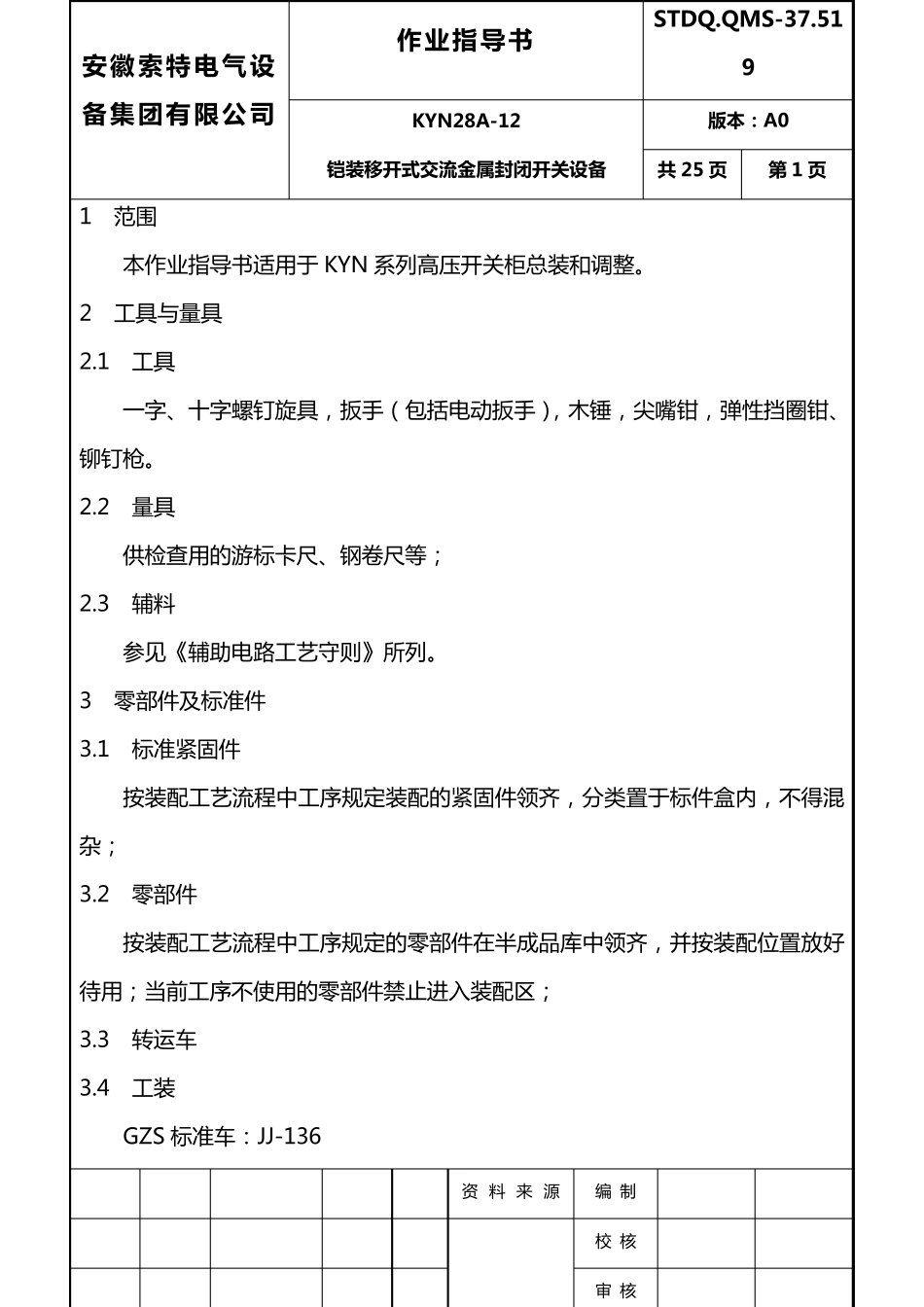

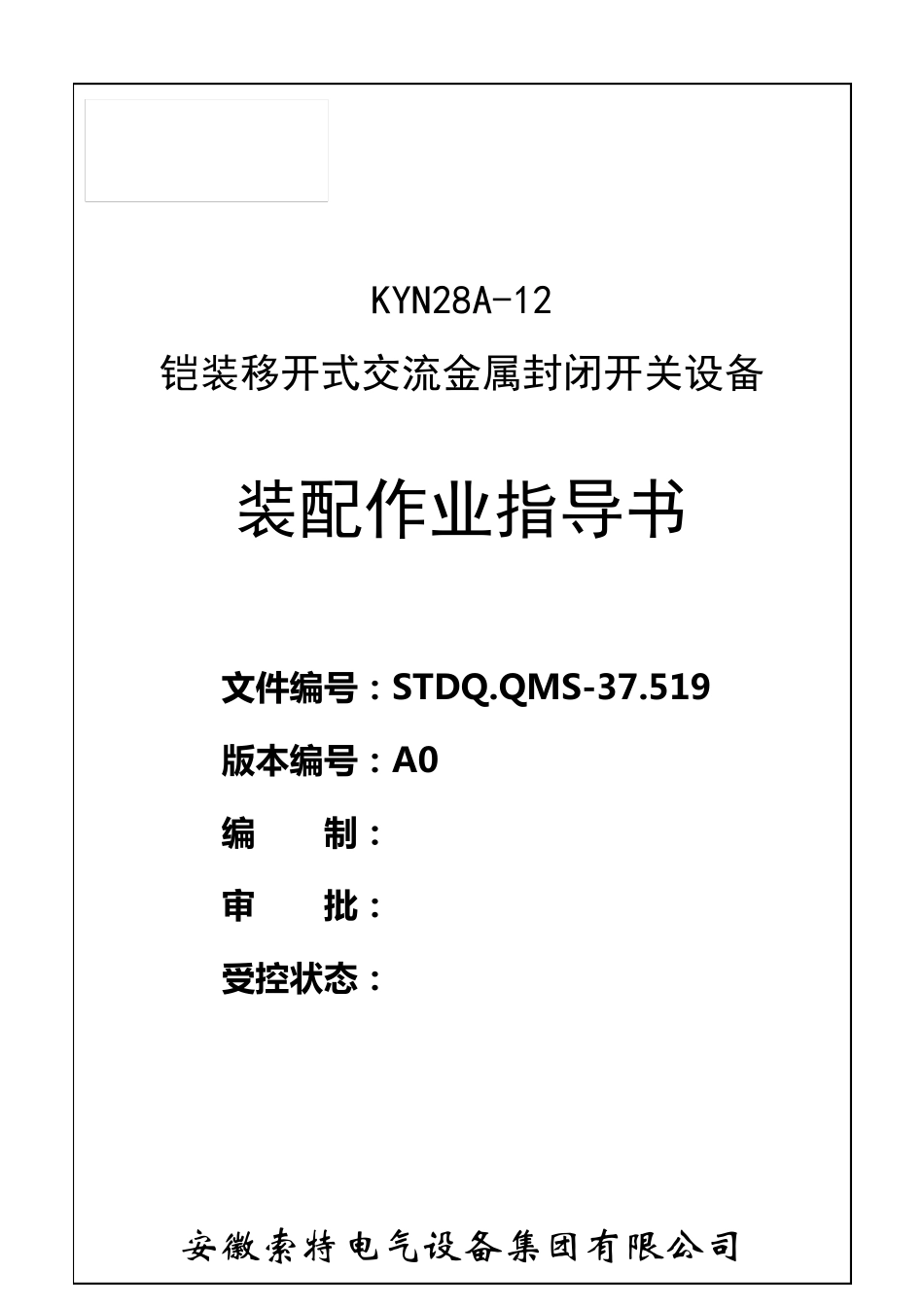

KYN28A-12 铠装移开式交流金属封闭开关设备 装配作业指导书 文 件编号：STDQ.QMS-37.519 版本编号：A0 编 制： 审 批： 受控状态： 安 徽 索 特 电 气 设 备 集 团 有 限 公 司 安 徽 索 特 电 气 设备 集 团 有 限 公 司 作 业指导书 STDQ.QMS-37.519 KYN28A-12 铠装移开式交流金属封闭开关设 备 版本：A0 共 25 页 第 1 页 1 范 围 本 作 业 指 导 书 适 用 于 KYN 系 列 高 压 开 关 柜 总 装 和 调 整 。 2 工 具 与 量 具 2.1 工 具 一 字 、十字 螺钉旋具 ，扳手（包括电动扳手），木锤，尖嘴钳，弹性挡圈钳、铆钉枪。 2.2 量 具 供检查用 的游标卡尺、钢卷尺等； 2.3 辅料 参见《辅助电路工 艺守则》所列 。 3 零部件及标准件 3.1 标准紧固件 按装 配工 艺流程中工 序规定装 配的紧固件领齐，分类置于 标件盒内，不得混杂； 3.2 零部件 按装 配工 艺流程中工 序规定的零部件在半成品库中领齐，并按装 配位置放好待用 ；当前工 序不使用 的零部件禁止进入装 配区； 3.3 转运车 3.4 工 装 GZS 标准车：JJ-136 资 料 来 源 编 制 校 核 审 核 安 徽 索 特 电 气 设备 集 团 有 限 公 司 作 业指导书 STDQ.QMS-37.519 KYN28A-12 铠装移开式交流金属封闭开关设 备 版本：A0 共 25 页 第 2 页 4 装 配 前 注 意 事 项 4.1 产 品 特 点 本 产 品GZS1 柜 体 采 用 进 口 敷 铝 锌 钢 板 多 重 折 弯 成 型 材 ， 再 用 拉 铆 螺 母 组 装而 成 ； GZS6 柜 体 采 用 普 通 钢 板 折 弯 ， 通 过 角 撑 和 拉 铆 螺 母 组 装 而 成 ； 手 车 （ 底盘 车 ＋ 断 路 器 ＋ 联 锁 装 置 ） 中 置 、通 用 ； 手 车 进 出柜 体 需使用 转运车 ； GZS1、GZS6 产 品 转运车 通 用 。 4.2 零部件的保护 4.2.1 零件不落地， 垫上干净胶垫或在塑料箱内分类置 放； 4.2.2 装 配 前 清洁双手 ， 戴上洁净的手 套； 4.2.3 装 配 前 撕下零件内面（ 安装 后位于柜 体 内） 塑料保护膜， 装 配 完成 后撕下柜 体 外表面塑料保护膜（ 适用 于加贴保护膜的 GZS1 产 品 ）； 4.2.4 尽量避免划伤和 磨檫； 4.2.5 装 配 全过 程保证柜...
