KYN28A12高压柜操作规程

KYN28A12高压柜操作规程_第1页
1/7

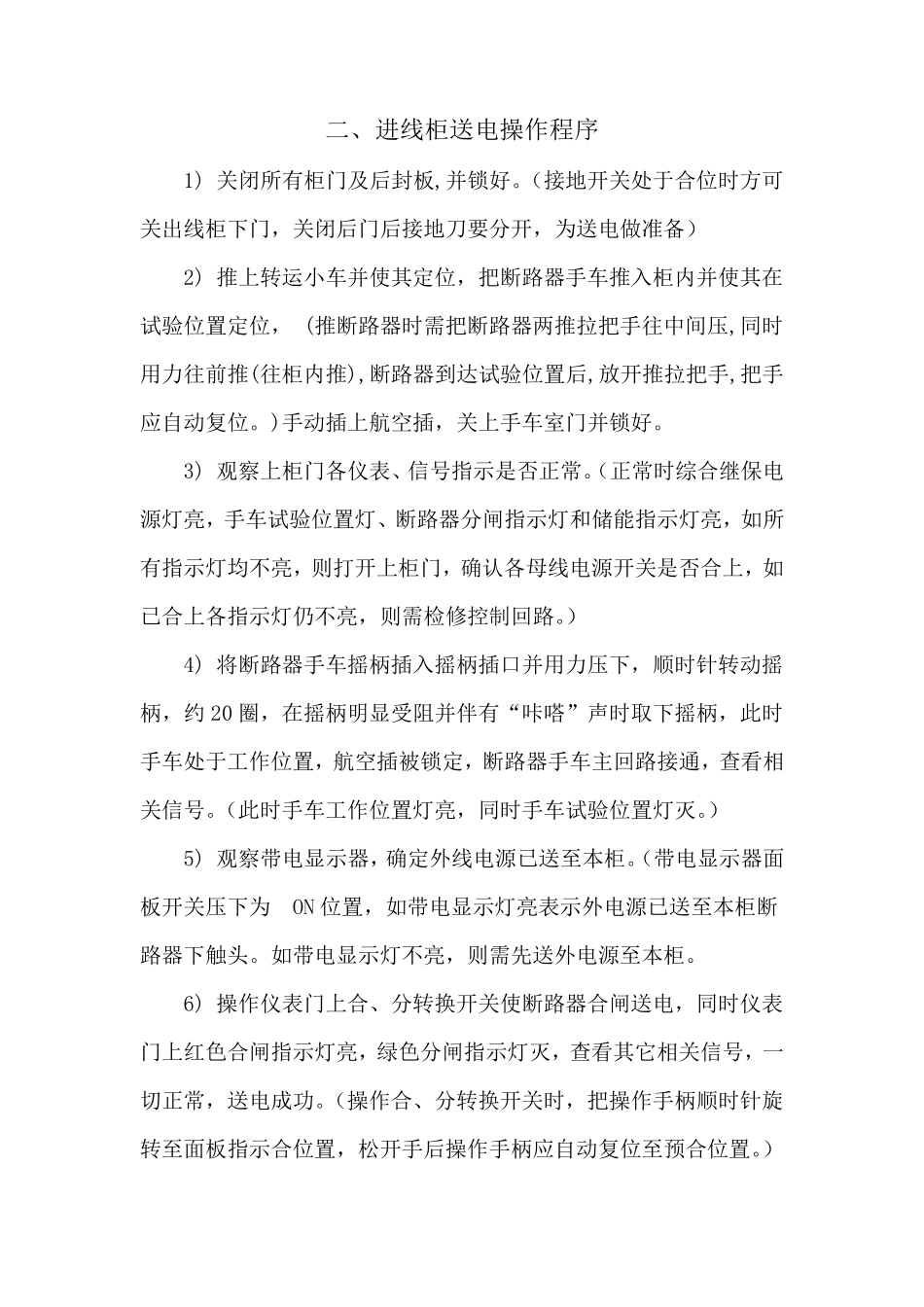

KYN28A12高压柜操作规程_第2页
2/7

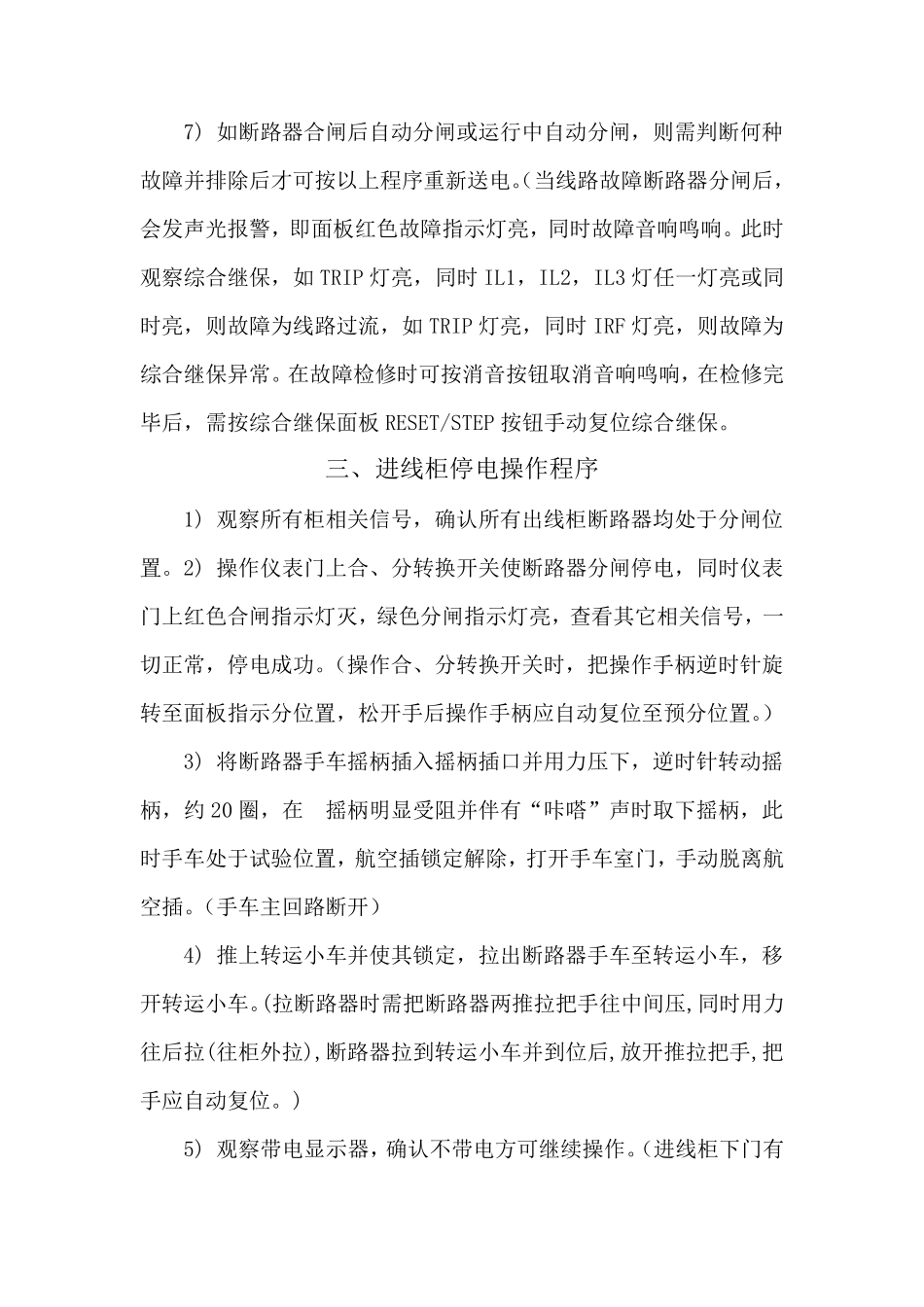

KYN28A12高压柜操作规程_第3页
3/7
一、高压开关柜柜概述 高压金属封闭开关设备是由柜体和手车两大部分构成。柜体由金属隔板分隔成四个独立的隔室:母线室、断路器手车室、电缆室和继电器仪表室。手车根据用途分为断路器手车、计量手车、隔离手车等,同参数规格的手车可以自由互换,手车在柜内有试验位置和工作位置,每一位置都分别有到位装置,以保证联锁可靠。高压开关柜有安全可靠的连锁装置,能满足“五防”要求:(1 防止误操作断路器;2 防止带负荷拉合隔离开关,即防止带负荷推拉小车;3 防止带电挂接地线,即防止带电合接地开关;4 防止带接地线送电,即防止接地开关处于接地位置时送电;5 防止误入带电间隔) a)断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,防止了带负荷误拉、推断路器。 b)仅当接地关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。 c)接地开关处在分闸位置时,下门及后门都无法打开,防止了误入带电间隔。 d)断路器在工作位置时,二次插头被锁定不能拔出。为保证安全及各联锁装置可靠不至损坏,必须按联锁防误操作程序进行操作。 二 、 进 线 柜 送 电 操 作 程 序 1) 关 闭 所 有 柜 门 及 后 封 板 ,并 锁 好 。( 接 地 开 关 处 于 合 位 时 方 可关 出 线 柜 下 门 , 关 闭 后 门 后 接 地 刀 要 分 开 , 为 送 电 做 准 备 ) 2) 推 上 转 运 小 车 并 使 其 定 位 , 把 断 路 器 手 车 推 入 柜 内 并 使 其 在试 验 位 置 定 位 , (推 断 路 器 时 需 把 断 路 器 两 推 拉 把 手 往 中 间 压 ,同 时用 力 往 前 推 (往 柜 内 推 ),断 路 器 到 达 试 验 位 置 后 ,放 开 推 拉 把 手 ,把 手应 自 动 复 位 。 )手 动 插 上 航 空 插 , 关 上 手 车 室 门 并 锁 好 。 3) 观 察 上 柜 门 各 仪 表 、 信 号 指 示 是 否 正 常 。( 正 常 时 综 合 继 保 电源 灯 亮 , 手 车 试 验 位 置 灯 、 断 路 器 分 闸 指 示 灯 和 储 能 指 示 灯 亮 , 如 所有 指 示 灯 均 不 亮 , 则 打 开 上 柜...
