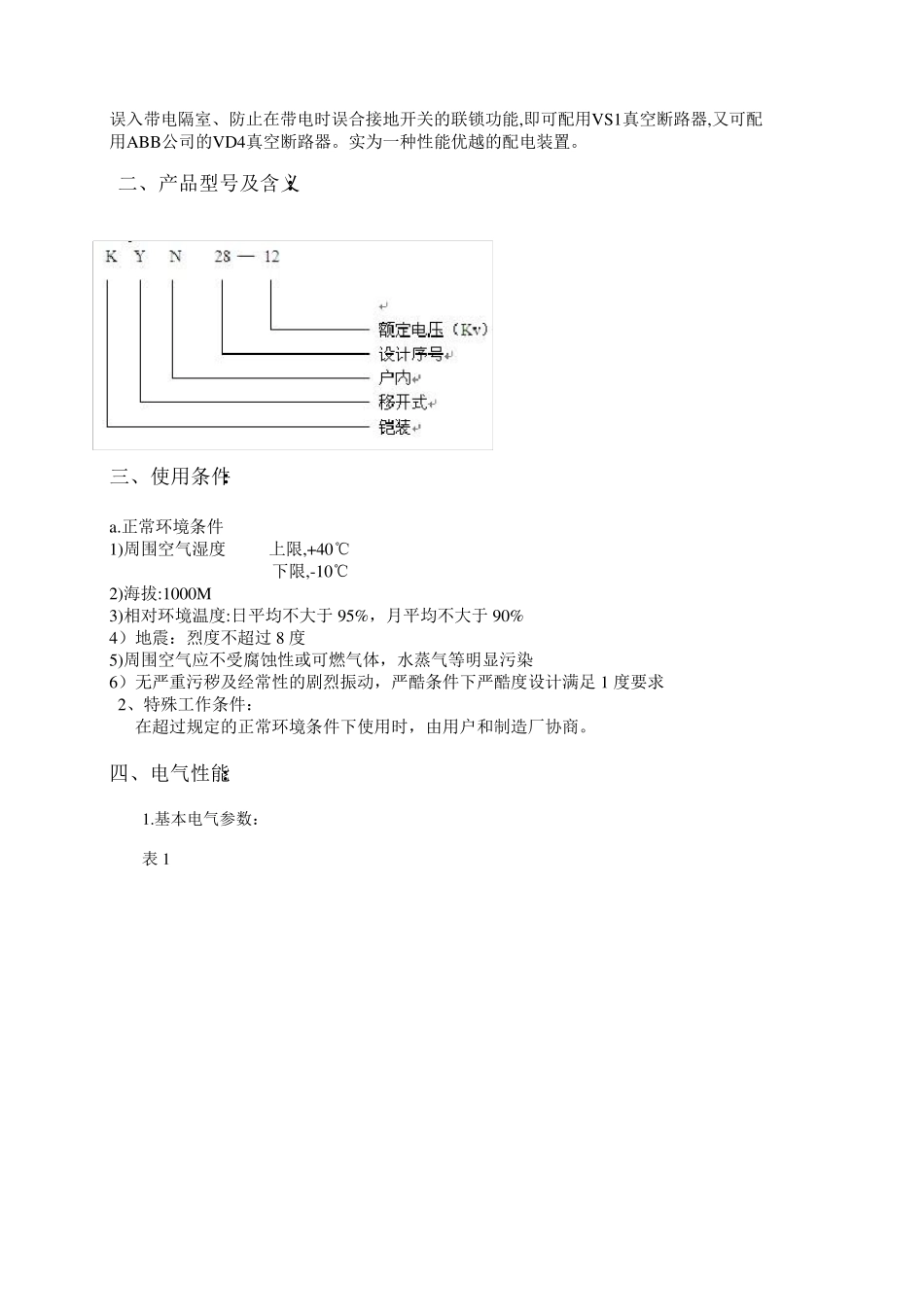

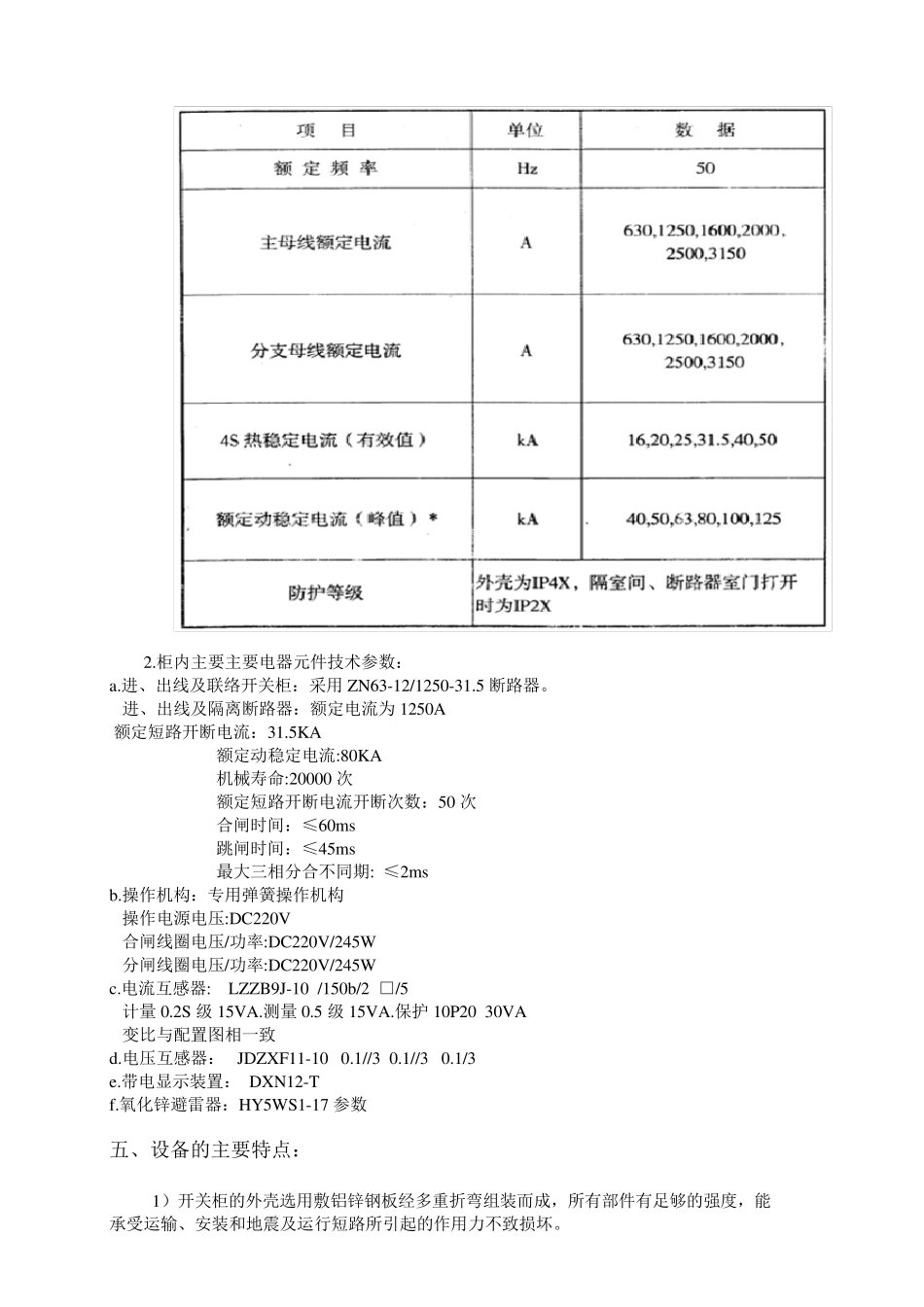

KYN28 型高压 配 电 柜 安装使用说明书 KYN 型高压配电柜 一、概述: KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止 误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。 二、产品型号及含义: 三、使用条件: a.正常环境条件 1)周围空气湿度 上限,+40℃ 下限,-10℃ 2)海拔:1000M 3)相对环境温度:日平均不大于 95%,月平均不大于 90% 4)地震:烈度不超过 8 度 5)周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染 6)无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足 1 度要求 2、特殊工作条件: 在超过规定的正常环境条件下使用时,由用户和制造厂协商。 四、电气性能: 1.基本电气参数: 表 1 2.柜内主要主要电器元件技术参数: a.进、出线及联络开关柜:采用ZN63-12/1250-31.5 断路器。 进、出线及隔离断路器:额定电流为1250A 额定短路开断电流:31.5KA 额定动稳定电流:80KA 机械寿命:20000 次 额定短路开断电流开断次数:50 次 合闸时间:≤60ms 跳闸时间:≤45ms 最大三相分合不同期: ≤2ms b.操作机构:专用弹簧操作机构 操作电源电压:DC220V 合闸线圈电压/功率:DC220V/245W 分闸线圈电压/功率:DC220V/245W c.电流互感器: LZZB9J-10 /150b/2 □/5 计量 0.2S 级 15VA.测量 0.5 级 15VA.保护 10P20 30VA 变比与配置图相一致 d.电压互感器: JDZXF11-10 0.1//3 0.1//3 0.1/3 e.带电显示装置: DXN12-T f.氧化锌避雷器:HY5WS1-17 参数 五、设备的主要特点: 1)开关柜的外壳选用敷铝锌钢板经多重折弯组装而成,所有部件有足够的强度,能承受运输、安装和地震及运行短路所引起的作用力不致损坏。 2) 采 用 完 全 的 金 属 铠 装 和 彻 底 分 割 设 计 ,具 有 抗 内 部 电 弧 事 故 能 力 ,能 保 证 事 故 情 况运 行 人 员 的 安 全 . 3) 所 有 设...
