KYN6140.5活门联锁装配作业指导书3_第1页
1/8

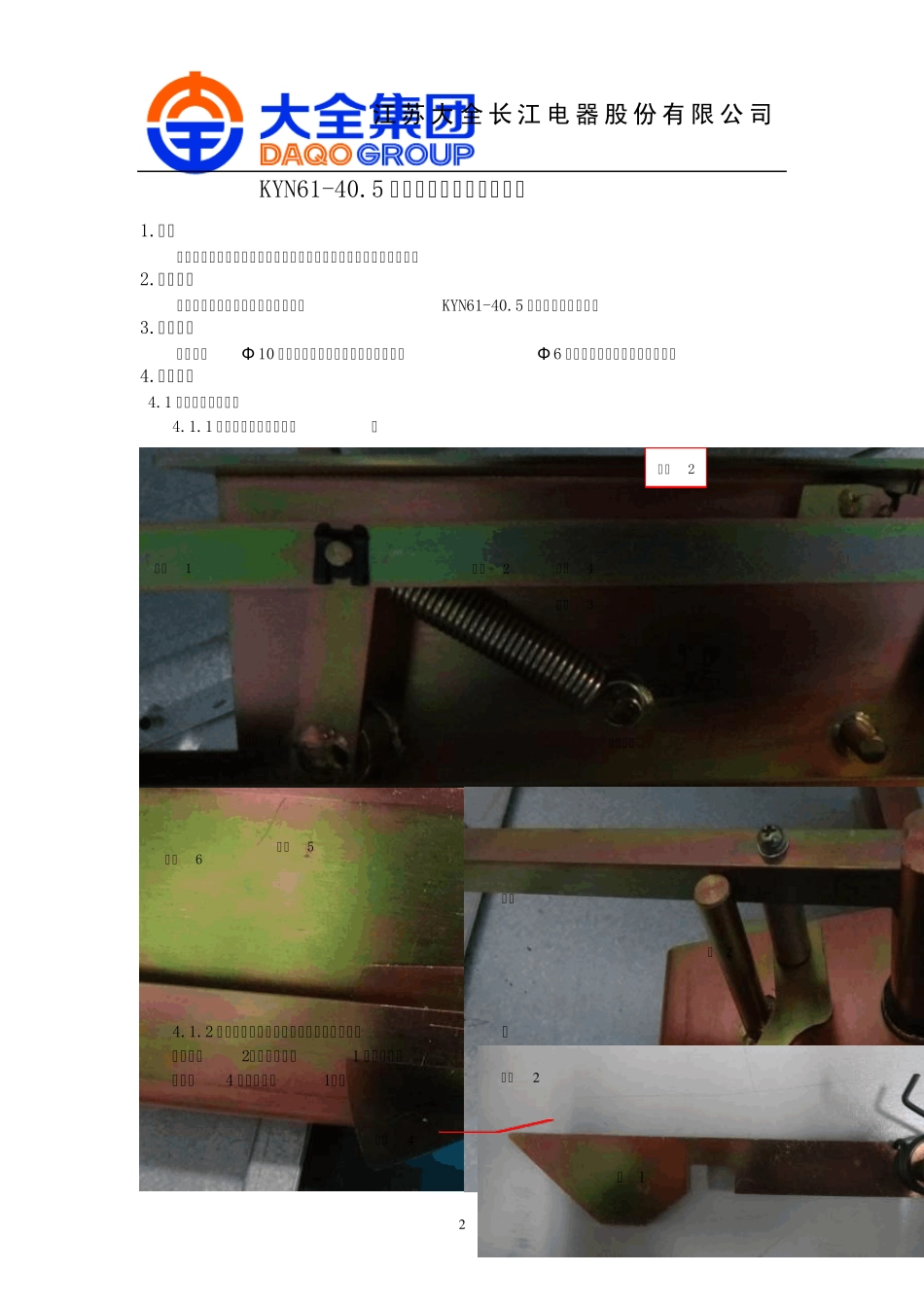

KYN6140.5活门联锁装配作业指导书3_第2页
2/8

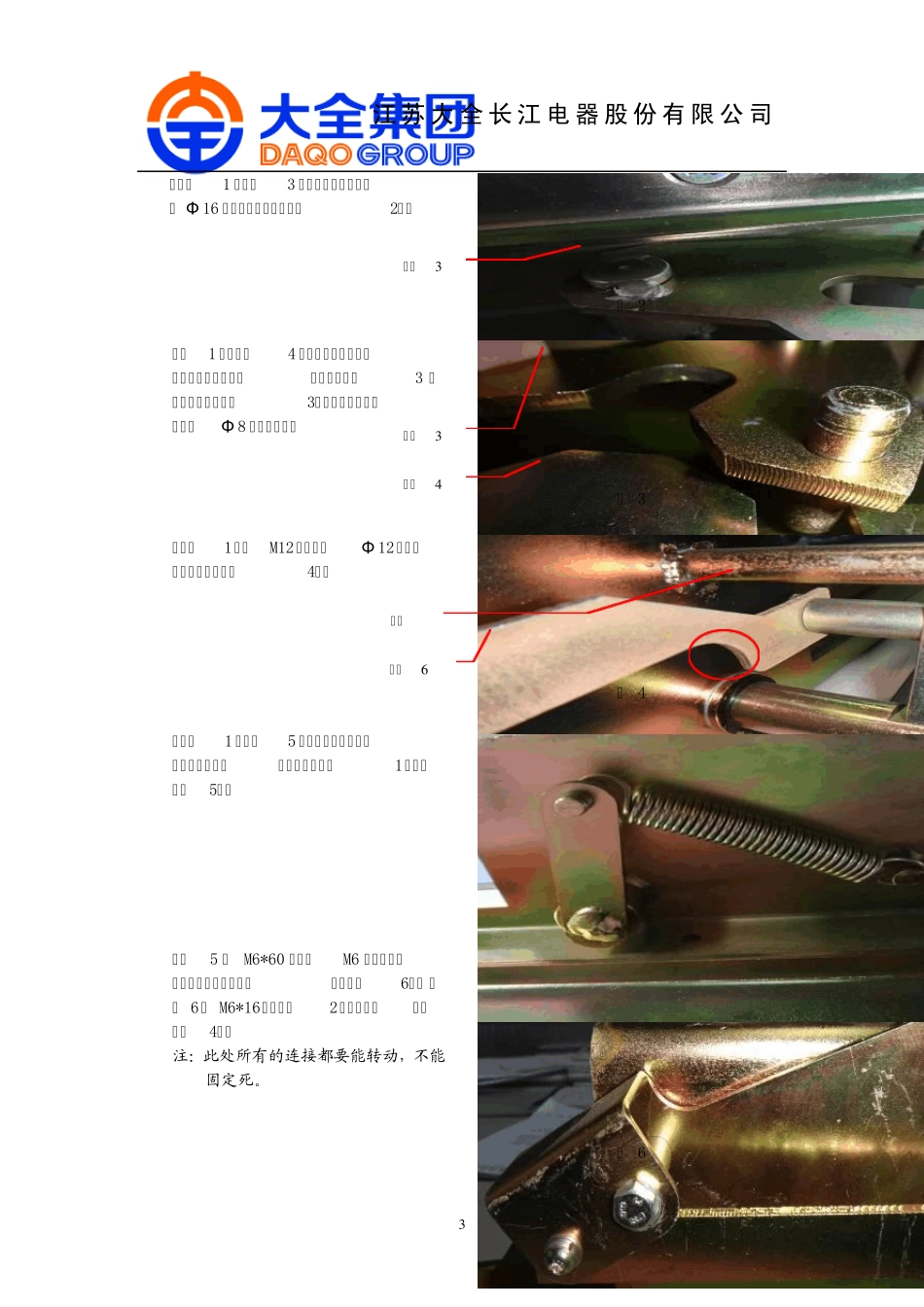

KYN6140.5活门联锁装配作业指导书3_第3页
3/8
江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 1 KYN61-40.5 活 门 联 锁 装 配 作 业 指 导 书 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 2 KYN61-40.5 活门联锁装配作业指导书 1.目的 规范活门联锁装配工艺,提高相同柜子装配的一致性和交检合格率。 2.适用范围 江苏大全长江电器股份有限公司从事KYN61-40.5 活门联锁装配的人员 3.作业工具 尖嘴钳、Φ 10 开口扳手、卡簧钳、锤子、铆钉枪、Φ 6 内六角扳手、气动枪、气管等。 4.作业流程 4.1 手车大导轨装配: 4.1.1 找齐各配件(如下图)。 4.1.2 手车大导轨的组装(以右导轨组装为例): 先将弹簧2(方向如右图1 中所示)套在支件4 上(如右图1); 图 1 导轨本体 支件1 支件2 支件3 支件4 弹簧1 弹簧2 支件5 支件6 角叉 支件7 销 2 支件4 弹簧2 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 3 将支件1 和支件3 套入上图中画圈处并用 Φ 16 开口挡圈定位(如右图2); 图 2 将图1 中的支件4 套在大导轨的相应位置(上图中画圈处),并卡在支件3 的焊接件上(如右图3)在大导轨的另一侧卡上Φ 8 的挡卡定位; 图 3 在支件1上用M12 的螺母和Φ 12 的弹垫固定角叉(如右图4); 图 4 将弹簧1 如右图5 中所示一端勾在导轨本体焊接件上,另一端勾在支件1上(如右图5); 图 5 支件5 用 M6*60 螺钉和M6 锁紧螺母定位定位在大导轨本体上(如右图6), 支件 6用 M6*16螺钉和销2与角叉连接(如右图4); 注:此处所有的连接都要能转动,不能固定死。 图 6 支件3 支件3 支件4 角叉 支件6 江苏大全长江电器股份 有 限 公 司 JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD 4 支件2 一端用Φ 8 的挡卡定位在支件1上,另一端用Φ 8 的挡卡定位在支件3上, 用 M8*25 的沉头螺钉将支件7 与导轨本体固定(如右图7),即完成了装配。 图 7 4.1.3 左导轨的组装方法与右导轨类似, 其中省去支件5 与支件6 的装配即可(如右图8)。 图 8 4.1.4 将组装好的手车大导轨用M8*30的螺钉垫M8 弹垫和平垫固定在柜体地板上如下图。 4.2 活门组装提前柜上装配: 4.2.1 将活门导轨用M6*30 的螺钉和M6的锁紧螺母固定在框架上(如右图); 支件...
