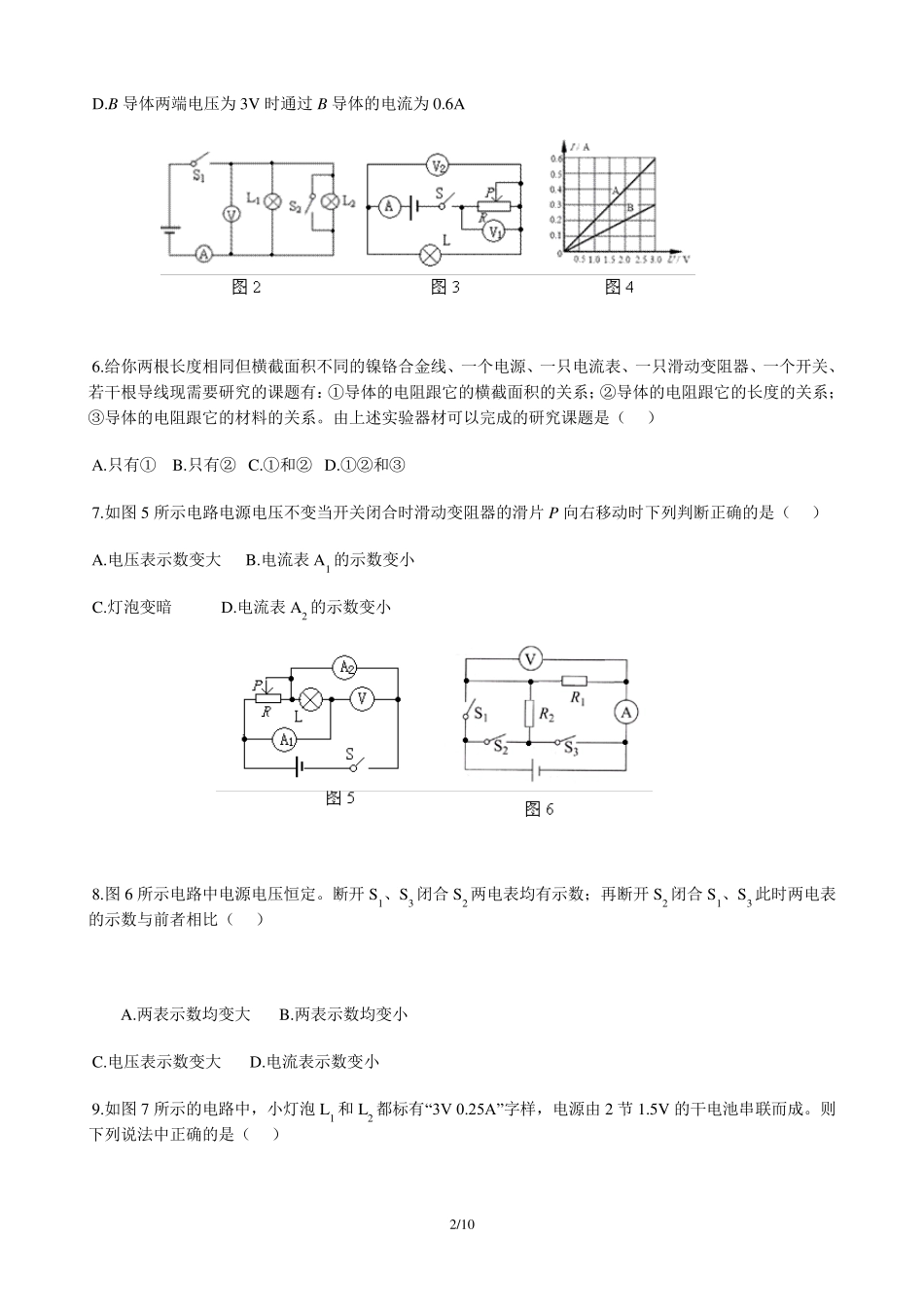

1/10 《欧姆定律》单元测试题 一、选择题（1—7 小题为单项选择题；8—10 小题为多项选择题） 1.物理学研究中常常用到“控制变量法” 、 “等效法” 、 “类比法” 等科学方法。在下列研究实例中运用了控制变量法的是（ ） A.研究电流的形成原因时将电流与水流相比较从分析水流的形成入手来分析电流的形成 B.研究电流的大小时根据电流产生的效应大小来判断电流的大小 C.研究多个电阻组成的电路时求出电路的总电阻用总电阻产生的效果来代替所有电阻产生的总效果 D.研究电流与电压的大小关系时保持电阻大小不变改变电阻两端的电压值观察电流如何随电压变化而变化 2.如图1 所示的电路中电源电压保持不变闭合电键S 后电流表示数增大的是（ ） 3.如图2 所示的电路中电源电压为3V 当开关S1S2 都闭合时则（ ） A.电压表被烧坏 B.电流表将被烧坏 C.灯 L1 亮灯L2 不亮 D.两只灯泡都将被烧坏 4.学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图3 所示。闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（ ） A.电流表A 的示数变小 B.电压表V 1 的示数变大 C.电压表V 1 的示数变小 Ｄ .电压表V 2 的示数不变 5.在某一温度下连接在电路中的两段导体A 和 B 中的电流与其两端电压的关系如图4 所示。由图中信息可知（ ） A.A 导体的电阻为10Ω B.B 导体的电阻为10Ω C.A 导体两端电压为3V 时通过A 导体的电流为0.3A 2/10 D.B 导体两端电压为3V 时通过B 导体的电流为0.6A 6.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材可以完成的研究课题是（ ） A.只有① B.只有② C.①和② D.①②和③ 7.如图 5 所示电路电源电压不变当开关闭合时滑动变阻器的滑片 P 向右移动时下列判断正确的是（ ） A.电压表示数变大 B.电流表A1 的示数变小 C.灯泡变暗 D.电流表A2 的示数变小 8.图 6 所示电路中电源电压恒定。断开S1、S3 闭合S2 两电表均有示数；再断开S2 闭合S1、S3 此时两电表的示数与前者相比（ ） A.两表示数均变大 B.两表示...
