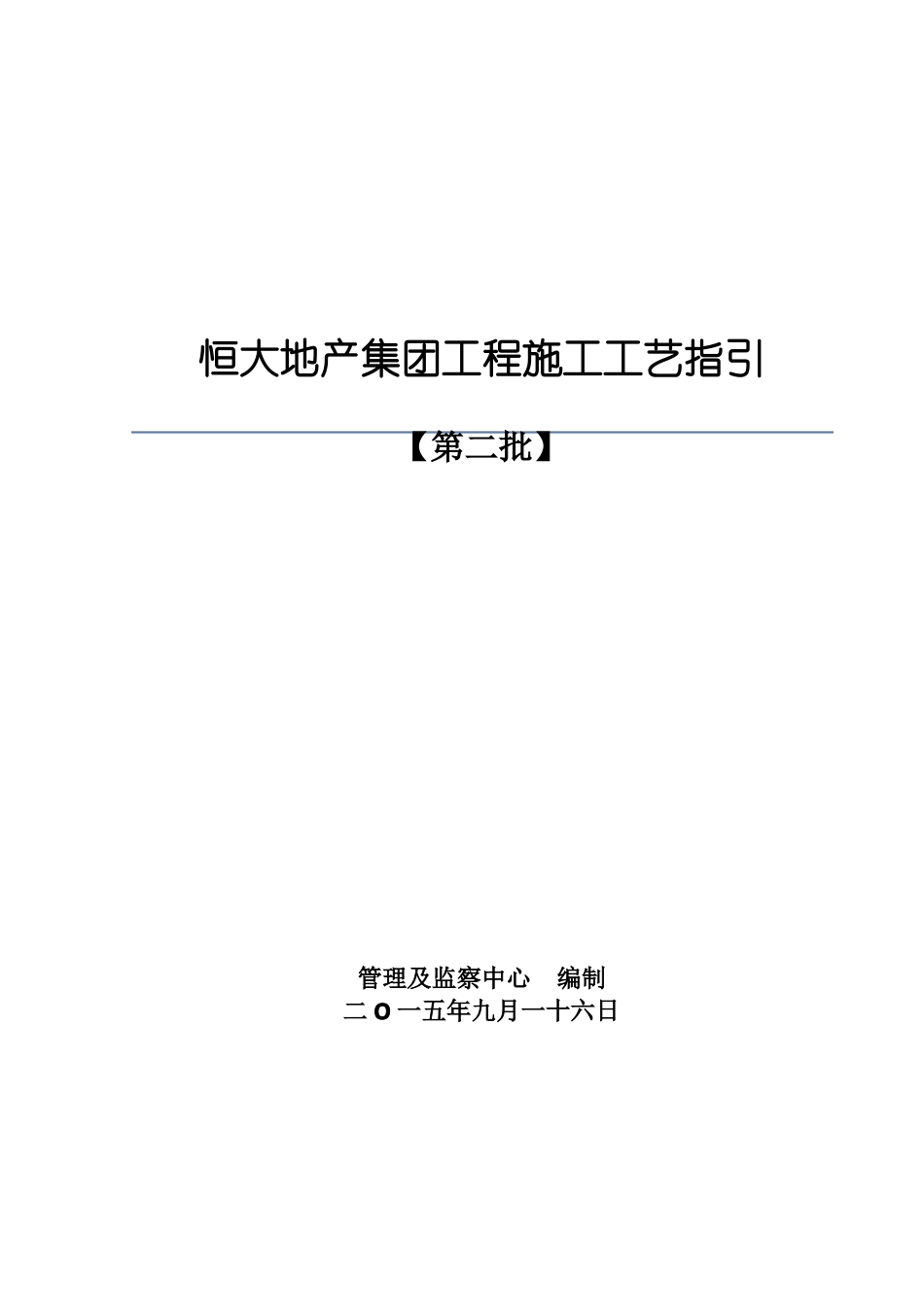

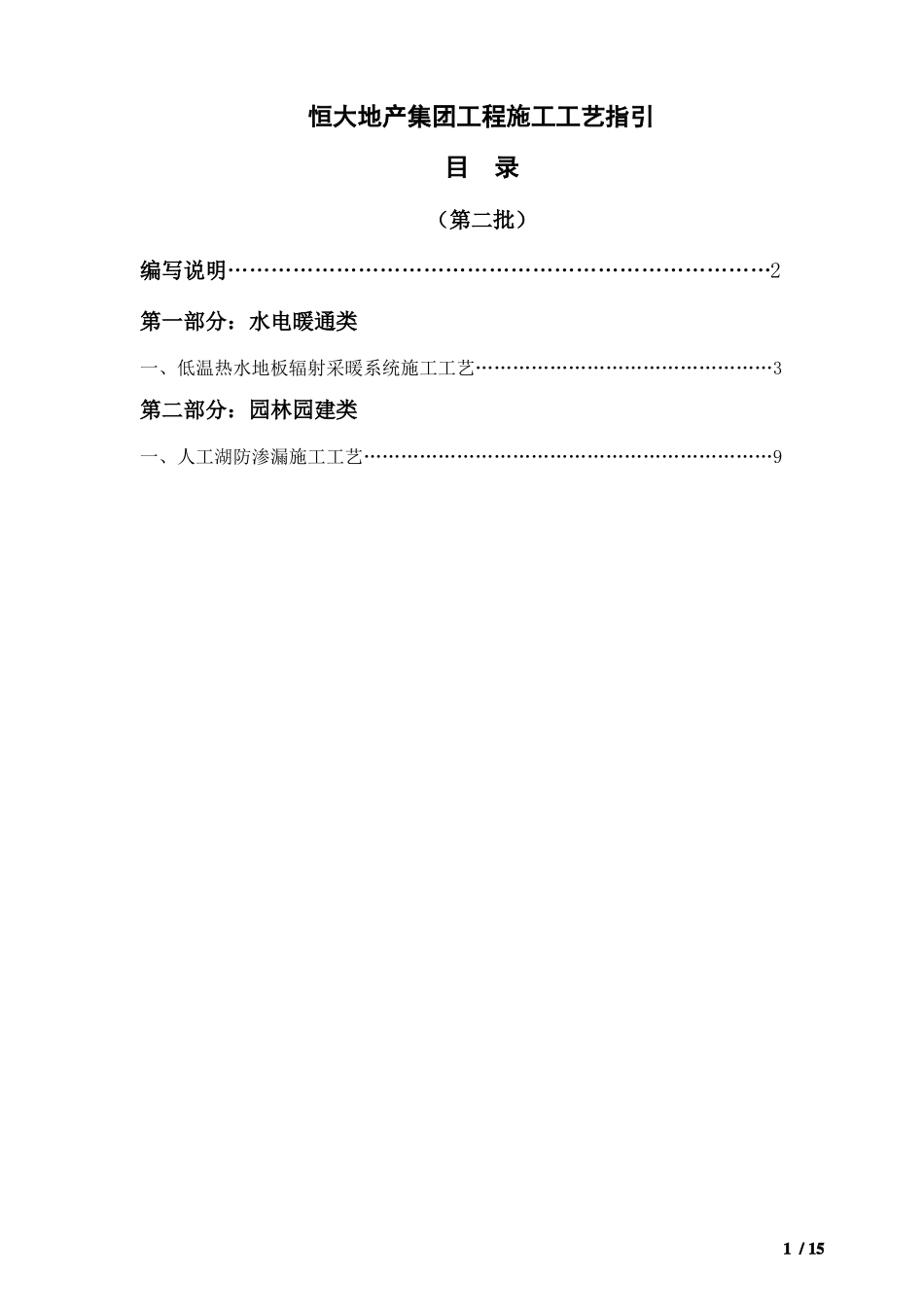

恒大地产集团工程施工工艺指引【第二批】管理及监察中心编制二 O 一五年九月一十六日恒大地产集团工程施工工艺指引目录（第二批）编写说明…………………………………………………………………2第一部分：水电暖通类一、低温热水地板辐射采暖系统施工工艺…………………………………………3第二部分：园林园建类一、人工湖防渗漏施工工艺…………………………………………………………91 / 15编写说明【编写目的】根据建筑施工规范并借鉴多年来各地区公司住宅开发建设的施工经验，制定相关的施工工艺指引，规范和指引各地区公司工程施工的开展。【实施原则】《恒大地产集团工程施工工艺指引》自下发之日起实施。【使用说明】1、《恒大地产集团工程施工工艺指引》必须在满足国家、地方施工规范及设计要求的前提下，结合地区公司工程项目的实际情况有选择性的采用（非强制要求）。2、实施过程中如有疑问、建议，或地区公司现有可行实用的工艺，可函告管理及监察中心，我们将采纳有益的建议，在必要的时候进行补充、完善、更新，向全国进行推广，共享经验。【编制部门】恒大集团管理及监察中心管理及监察中心2015 年 7 月 15 日2 / 15第一部分：水电暖通类1 低温热水地板辐射采暖系统施工工艺1.1 施工条件（1）设计图纸及其它技术文件齐全，图纸已进行会审，施工方案已通过审批，并已进行技术交底。（2）结构施工基本结束，具备室内采暖系统安装作业面，建筑已提供准确的各楼层地面标高线，主要作业条件满足施工要求。（3）现场施工用水、用电、材料采购、主要施工机具等能满足施工需要。1.2 工艺流程材料进场、报验→检查作业面→固定分、集水器→铺设绝热层苯板→铺设地暖反射膜→敷设地暖管→连接分水器→试压（第一次试压）→带压回填混凝土→试压（第二次试压）→地面层施工1.3 施工方法与工艺要求一、材料进场验收根据集团住宅设计标准要求“采暖水管管材，采暖热表至户内分集水器采用 PPR管，管材等级 4 级，管系列 S4，热熔连接；低温地板辐射采暖盘管采用 PE-RT 管”。集水器、分水器、管材及绝热层等材料的材质、尺寸、规格应符合设计及合同要求，进场材料按相关要求验收，做好验收记录并及时归档。3 / 15二、分、集水器安装（1）墙面抹灰完成后，在墙上划线确定分集水器安装位置及标高，安装时要求横平竖直。（2）水平安装时，宜将分水器安装在上，集水器安装在下，按设计要求距地面高度处固定。如右示意图：（3）...
