悬挑外架施工专项方案最新

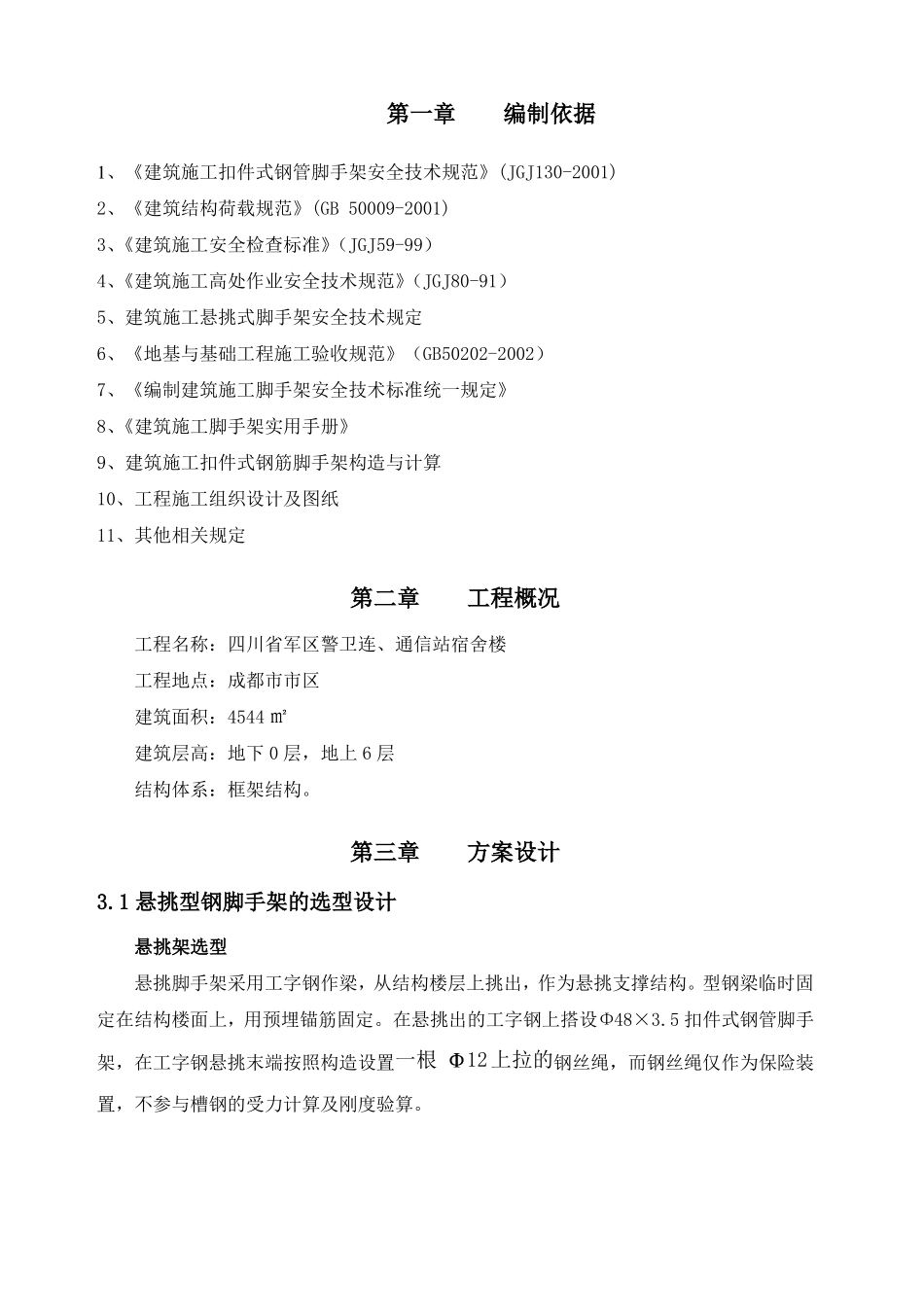

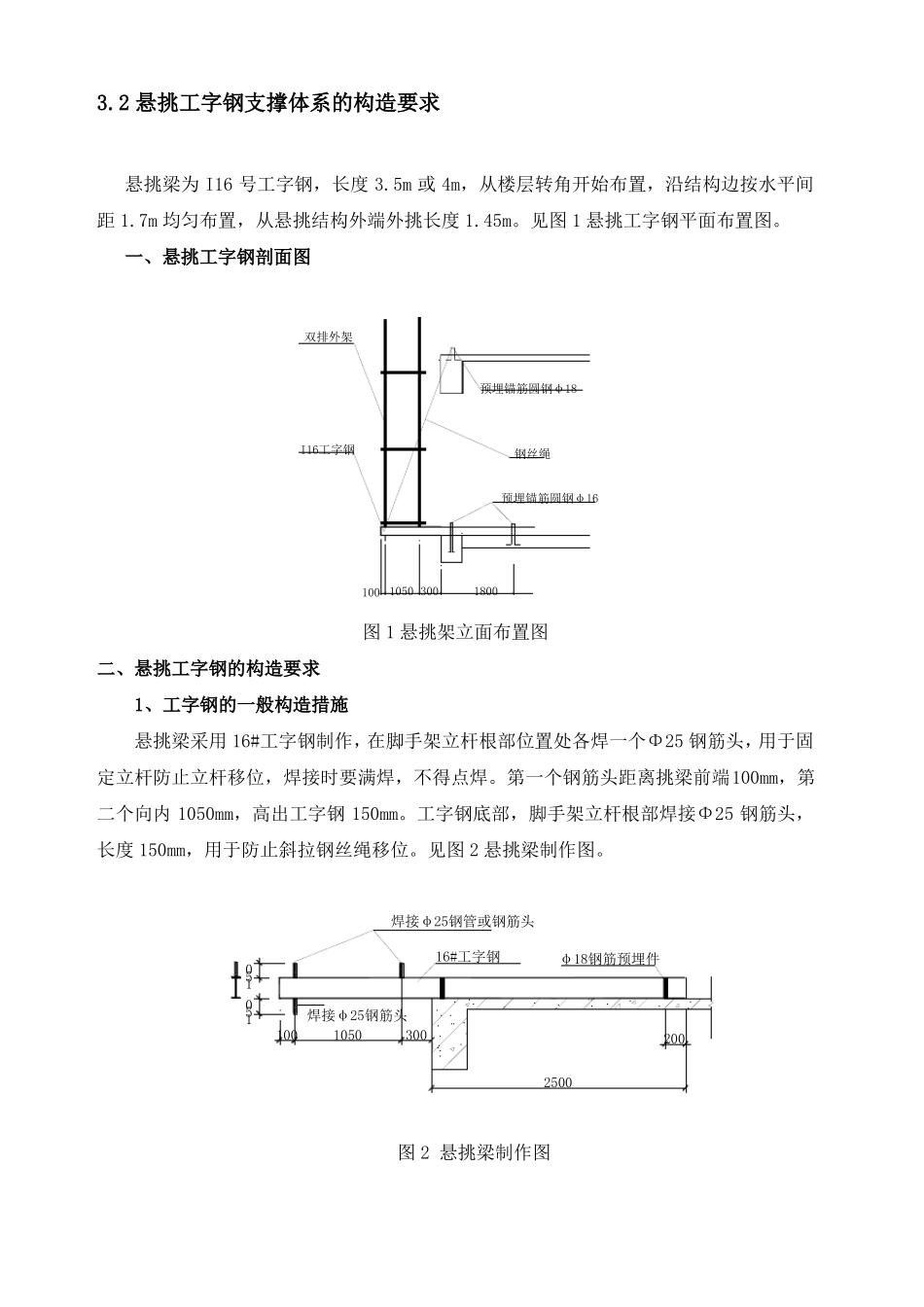

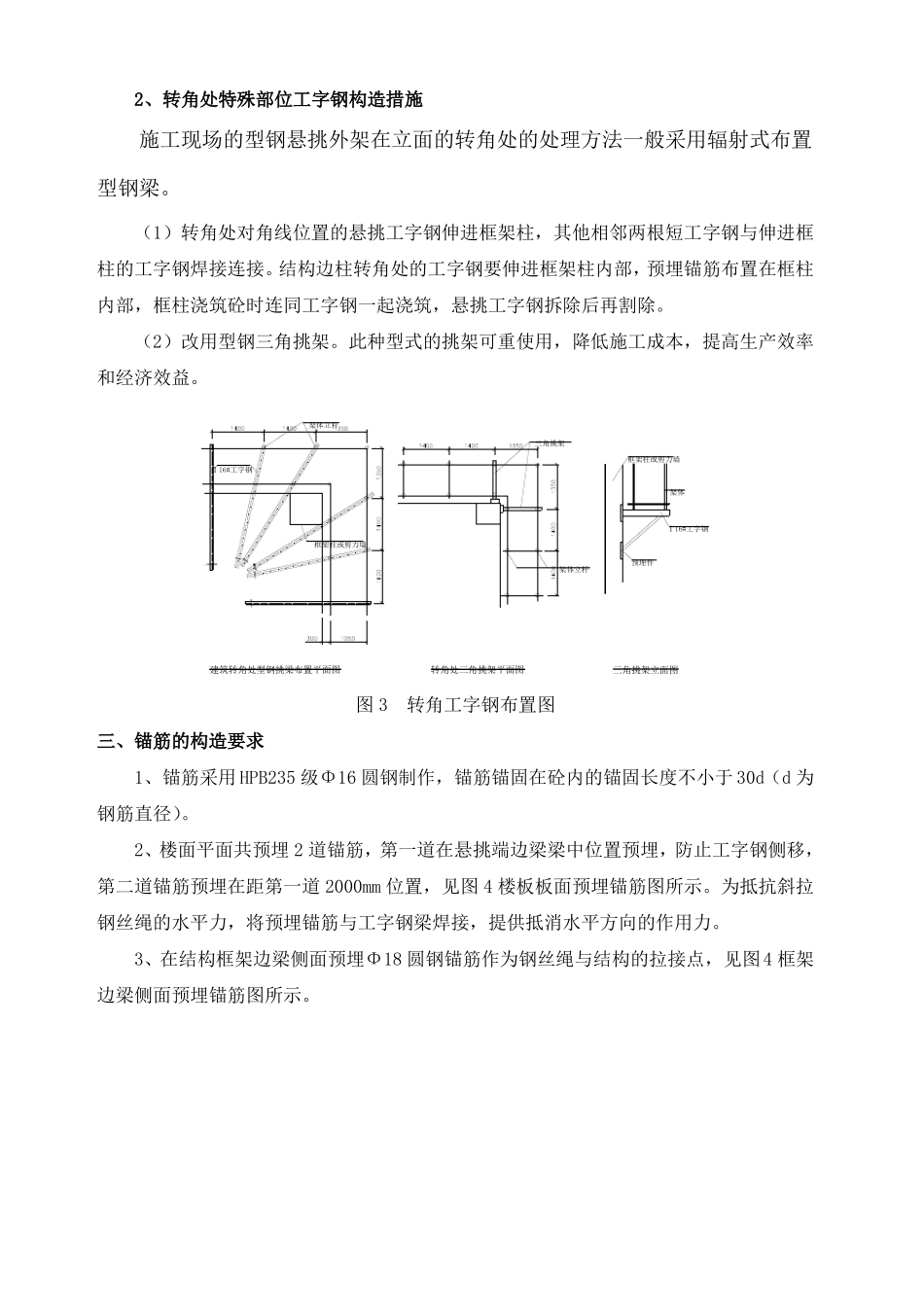

第一章编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2、《建筑结构荷载规范》(GB 50009-2001)3、《建筑施工安全检查标准》（JGJ59-99）4、《建筑施工高处作业安全技术规范》（JGJ80-91）5、建筑施工悬挑式脚手架安全技术规定6、《地基与基础工程施工验收规范》（GB50202-2002）7、《编制建筑施工脚手架安全技术标准统一规定》8、《建筑施工脚手架实用手册》9、建筑施工扣件式钢筋脚手架构造与计算10、工程施工组织设计及图纸11、其他相关规定第二章工程概况工程名称：四川省军区警卫连、通信站宿舍楼工程地点：成都市市区建筑面积：4544 ㎡建筑层高：地下 0 层，地上 6 层结构体系：框架结构。第三章方案设计3.1 悬挑型钢脚手架的选型设计悬挑架选型悬挑脚手架采用工字钢作梁，从结构楼层上挑出，作为悬挑支撑结构。型钢梁临时固定在结构楼面上，用预埋锚筋固定。在悬挑出的工字钢上搭设Φ48×3.5 扣件式钢管脚手架，在工字钢悬挑末端按照构造设置一根 Φ12上拉的钢丝绳，而钢丝绳仅作为保险装置，不参与槽钢的受力计算及刚度验算。3.2 悬挑工字钢支撑体系的构造要求悬挑梁为 I16 号工字钢，长度 3.5m 或 4m，从楼层转角开始布置，沿结构边按水平间距 1.7m 均匀布置，从悬挑结构外端外挑长度 1.45m。见图 1 悬挑工字钢平面布置图。一、悬挑工字钢剖面图双排外架预埋锚筋圆钢φ18I16工字钢钢丝绳预埋锚筋圆钢φ16100 1050 3001800图 1 悬挑架立面布置图二、悬挑工字钢的构造要求1、工字钢的一般构造措施悬挑梁采用 16#工字钢制作，在脚手架立杆根部位置处各焊一个Φ25 钢筋头，用于固定立杆防止立杆移位，焊接时要满焊，不得点焊。第一个钢筋头距离挑梁前端100mm，第二个向内 1050mm，高出工字钢 150mm。工字钢底部，脚手架立杆根部焊接Φ25 钢筋头，长度 150mm，用于防止斜拉钢丝绳移位。见图 2 悬挑梁制作图。焊接φ25钢管或钢筋头15015016#工字钢φ18钢筋预埋件焊接φ25钢筋头10010503002500200图 2 悬挑梁制作图2、转角处特殊部位工字钢构造措施施工现场的型钢悬挑外架在立面的转角处的处理方法一般采用辐射式布置型钢梁。（1）转角处对角线位置的悬挑工字钢伸进框架柱，其他相邻两根短工字钢与伸进框柱的工字钢焊接连接。结构边柱转角处的工字钢要伸进框架柱内部，预埋锚筋布置在框柱内部，框柱浇筑砼时连同工字钢一起浇筑，悬挑工字钢拆除后再割除。（2）改用型钢三角挑架。此种型式...
