截渗墙施工组织设计VIP专享

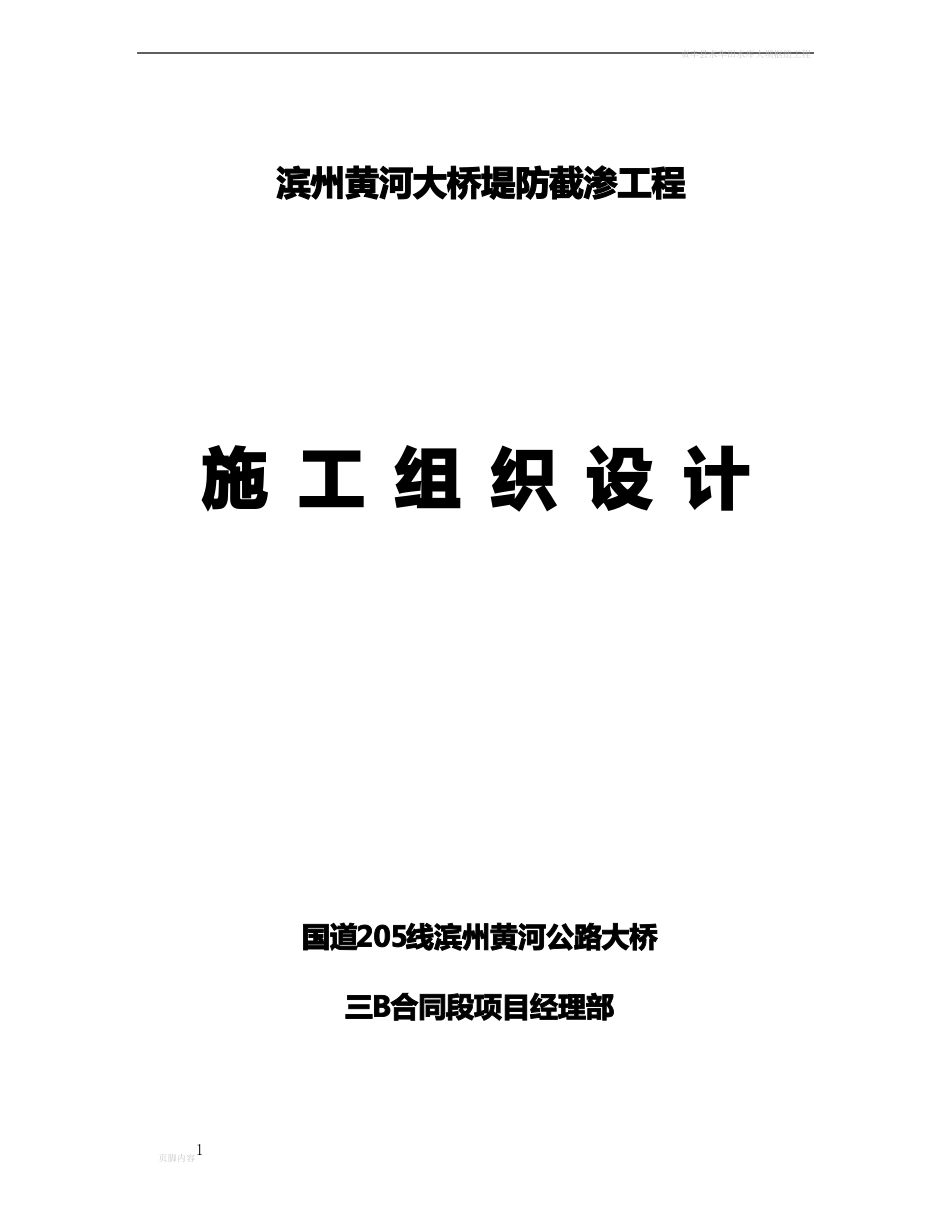

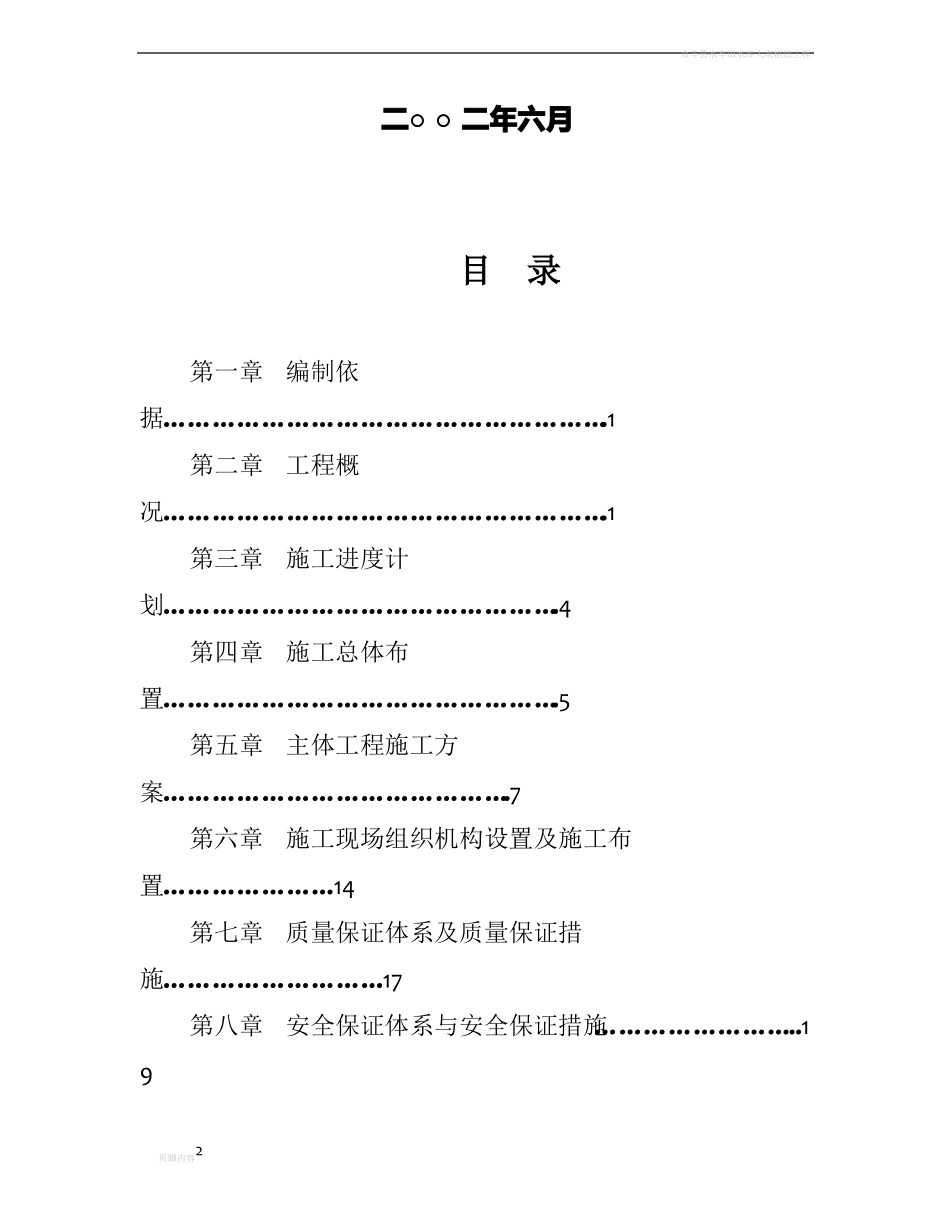

贞丰县水车田水库大坝枢纽工程滨州黄河大桥堤防截渗工程施页脚内容1工 组 织 设国道205线滨州黄河公路大桥三B合同段项目经理部计贞丰县水车田水库大坝枢纽工程二○ ○ 二年六月目录第一章编制依据……………………………………………….1第二章工程概况……………………………………………….1第三章施工进度计划………………………………………….4第四章施工总体布置………………………………………….5第五章主体工程施工方案…………………………………….7第六章施工现场组织机构设置及施工布置…………………14第七章质量保证体系及质量保证措施………………………17第八章安全保证体系与安全保证措施……………………..19页脚内容2贞丰县水车田水库大坝枢纽工程第九章工期保证措施…………………………………………21第十章环保与文明卫生施工…………………………………22第一章编制依据1.1山东黄河河务局基本建设工程规范汇编1.2招标文件1.3滨州黄河大桥设计图纸1.4截渗墙变更设计图1.5有关规范、标准第二章工程概况页脚内容3贞丰县水车田水库大坝枢纽工程一、工程概况该工程位于黄河下游右岸，地处滨州市桑行赵村，相应大堤桩号为161+100附近，是滨州黄河大堤截渗（160＋500～162＋400）工程的变更，截渗墙绕黄河大桥28号台锥坡布置，全长423米。工程级别：I级堤防。设计方案：堤脚水泥土搅拌桩截渗墙结合临河堤坡铺塑。工程布置：堤脚截渗墙顶高程设于现临河堤脚下0.5m；28号台锥坡坡脚基础以下，堤坡土工膜铺设顶高程为大堤或路堤堤顶高程下1.0m；截掺墙底高程为+2米。水泥土截渗墙体最小厚度为0.20m。水泥截渗墙的渗透系数为K≤1.0×10-6cm/s，抗压强度R≥0.3Mpa。复合土工膜设计：原大堤水平清基厚度3m后，其上铺设一层两布一膜的复合土工膜，与原有土工膜重合，土工膜单重60Og／m2，并覆盖壤土保护，回填壤土顶部水平宽3.0m，外边坡1：3；顶高程与现堤顶平，路堤部分复合土工膜设在砌石护坡垫层下。复合土工膜与截渗墙的连接：墙顶消除0．5m并整平，并浇0．4m高的二期砼墙，预埋镀锌螺栓，再用不锈钢钉及防腐木条固定土工膜，衔接部位的两侧均回填粘土保护，上部施工护坡基础或回填至少1.0米厚壤土保护层。工程项目分为搅拌桩截渗墙工程和堤坡防渗工程。二、工程地震及水文地质情况该堤段区域内的土质主要由堤身素填土，堤基砂壤土、页脚内容4贞丰县水车田水库大坝枢纽工程粘土、壤土、细砂组成。地下水的补给及运动受黄河来水...
