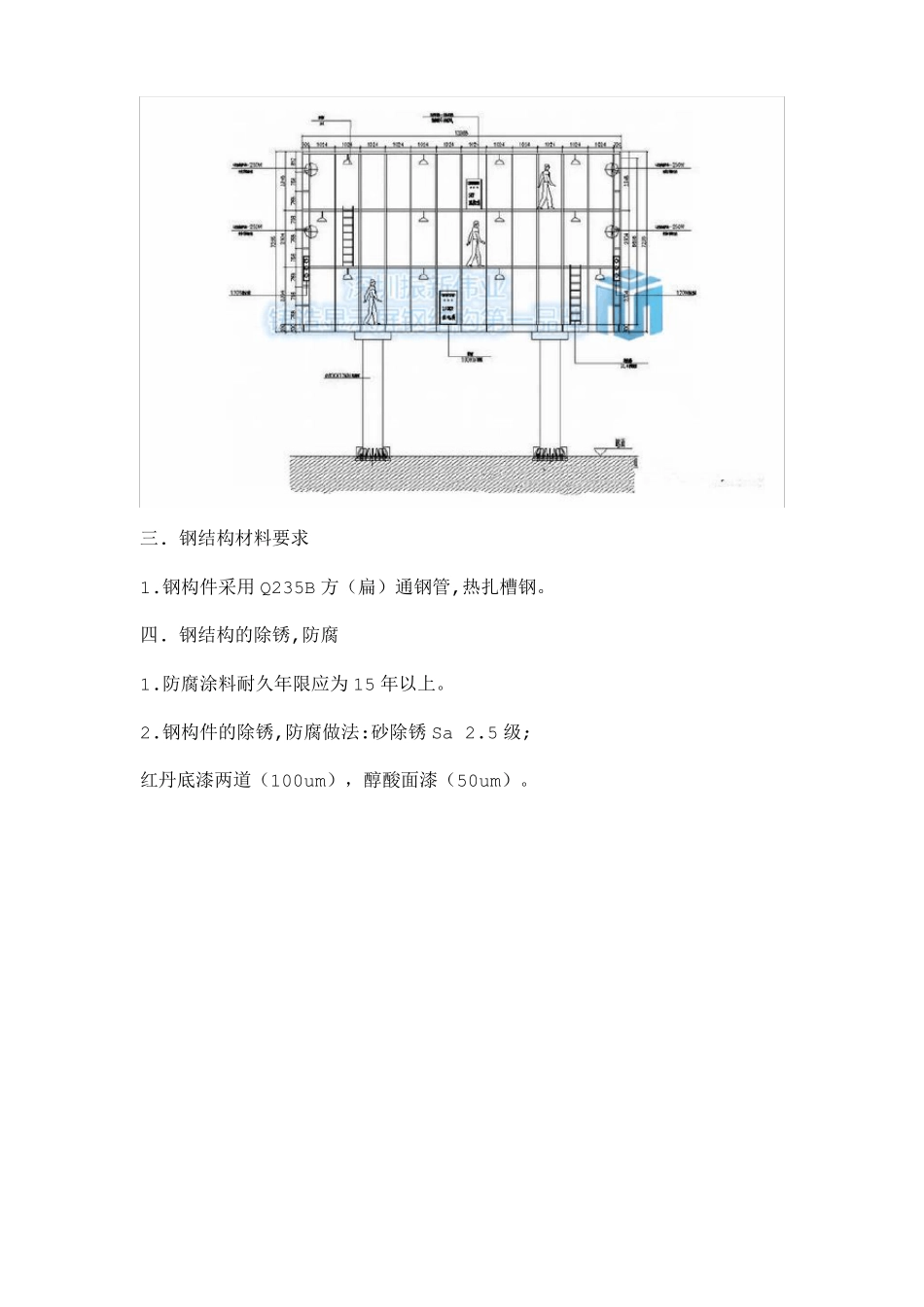

户外 LED 广告显示屏钢结构工程施工制作标准(简介)一、钢结构设计标准:《建筑结构荷载规范》(GB50009-2006)《钢结构设计规范》(GB50017-2003)《建筑抗震设计规范》(GBJ50011-2001)《冷弯薄壁型钢结构技术规范》(JGJ81-2002)《建筑钢结构焊接技术规程》(JGJ81-91)《碳素结构钢》(GB700-88)《优质碳素结构钢技术条件》(GB699-88)《钢结构工程施工质量验收规范》(GB50205-2001)《钢结构工程质量检验评定标准》(GB50221-95)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)《碳钢焊条》(GB5117-85)《低合金结构钢》(GB1591-88)《低合金钢焊条》(GB5118-85)《结构用无缝钢管》(GB8162-87)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-89)《钢结构防火涂料应用技术规程》(CECS24:90)《钢结构防火涂料通用技术条件》(GB14907)案例一:钢结构立体结构图(三维设计,立体直观)二. 自然条件及使用荷载1.基本风压:0.55KN/M2.结构荷载:(1).钢架自重由钢结构计算程序自动导荷。(2).恒载:0.6KN/M(3).活载:0.5KN/M案例二:户外双立柱 LED 电子显示屏钢结构三. 钢结构材料要求1.钢构件采用 Q235B 方(扁)通钢管,热扎槽钢。四. 钢结构的除锈,防腐1.防腐涂料耐久年限应为 15 年以上。2.钢构件的除锈,防腐做法:砂除锈 Sa 2.5 级;红丹底漆两道(100um),醇酸面漆(50um)。案例三:户外单立柱 LED 显示屏钢结构图五. 钢结构的制作与安装要求1.所有钢构件的制作由工厂加工,钢结构的制作和安装按钢结构有关规范执行.2.钢结构的放样,号料,切割,矫正,成型,边缘加工,节点加工,制孔,组装均应满足 GB50205-2001 要求.3.钢构件的切割应根据各节点的几何尺寸切割成带变化剖口的与节点完全吻合的形状.剖口的尺寸应符合节点焊缝的设计要求.4.焊接采用手工电弧焊,三面围焊拐角处必须连续施焊.案例四:挂墙安装户外 LED 电子显示屏
