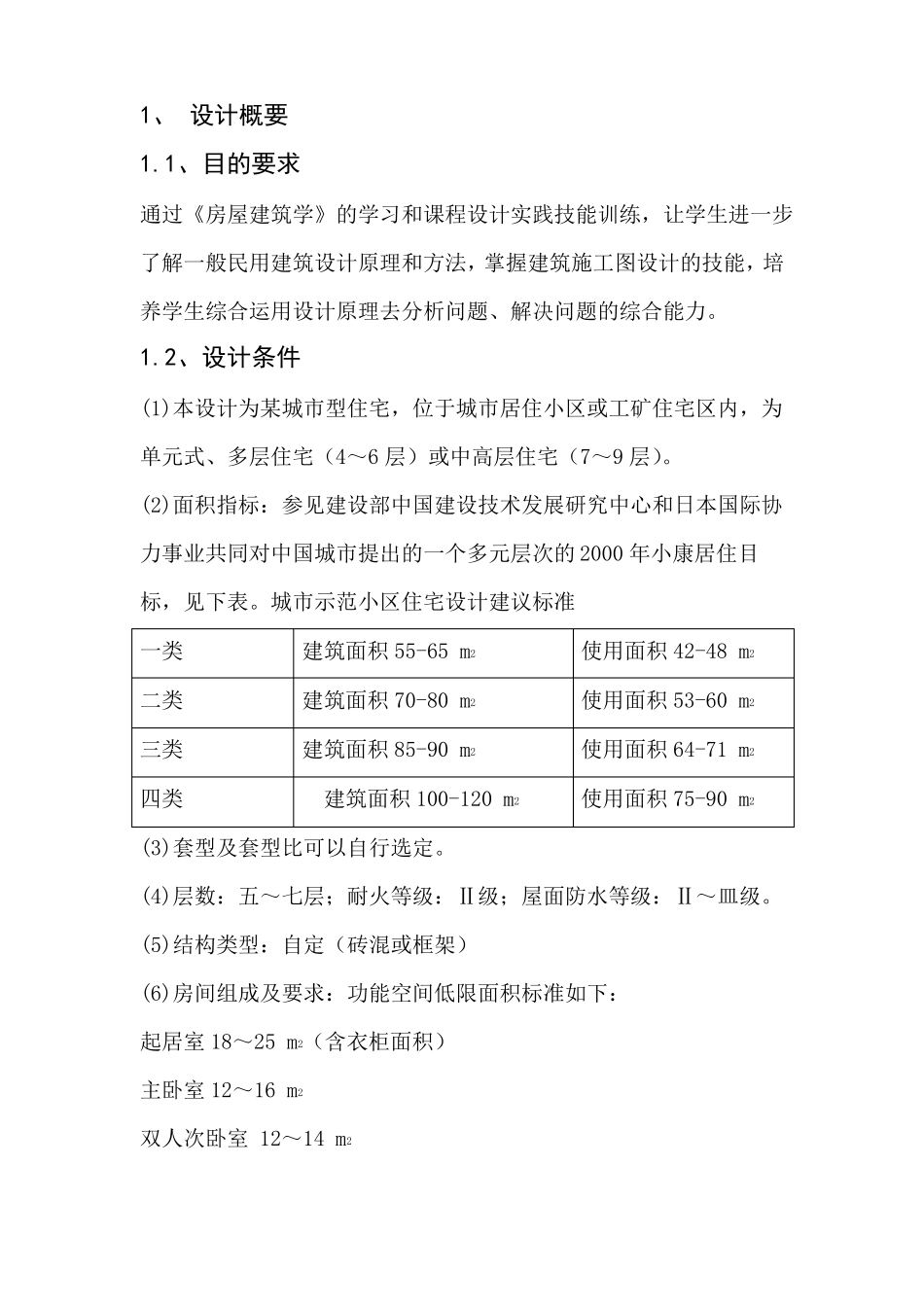

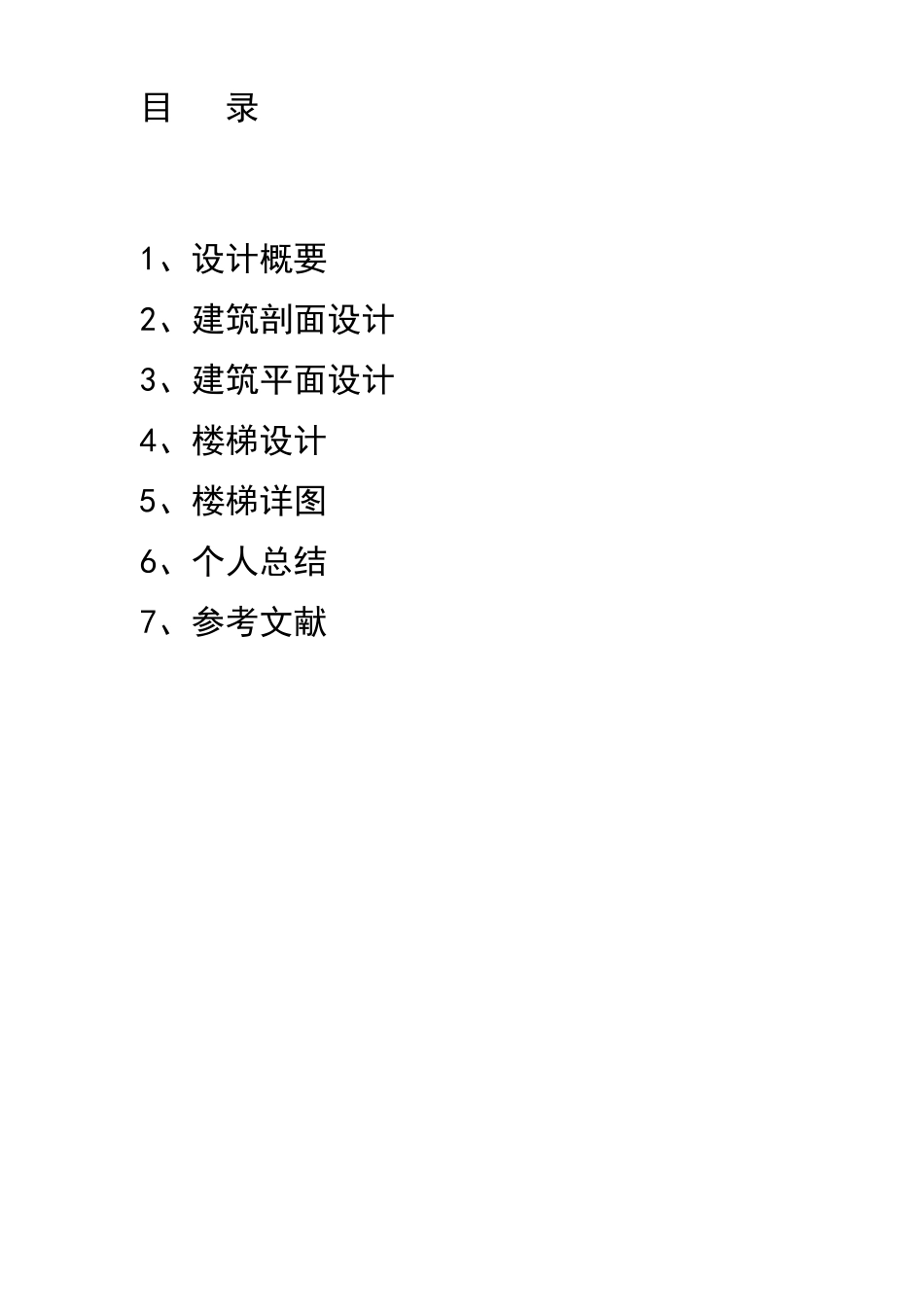

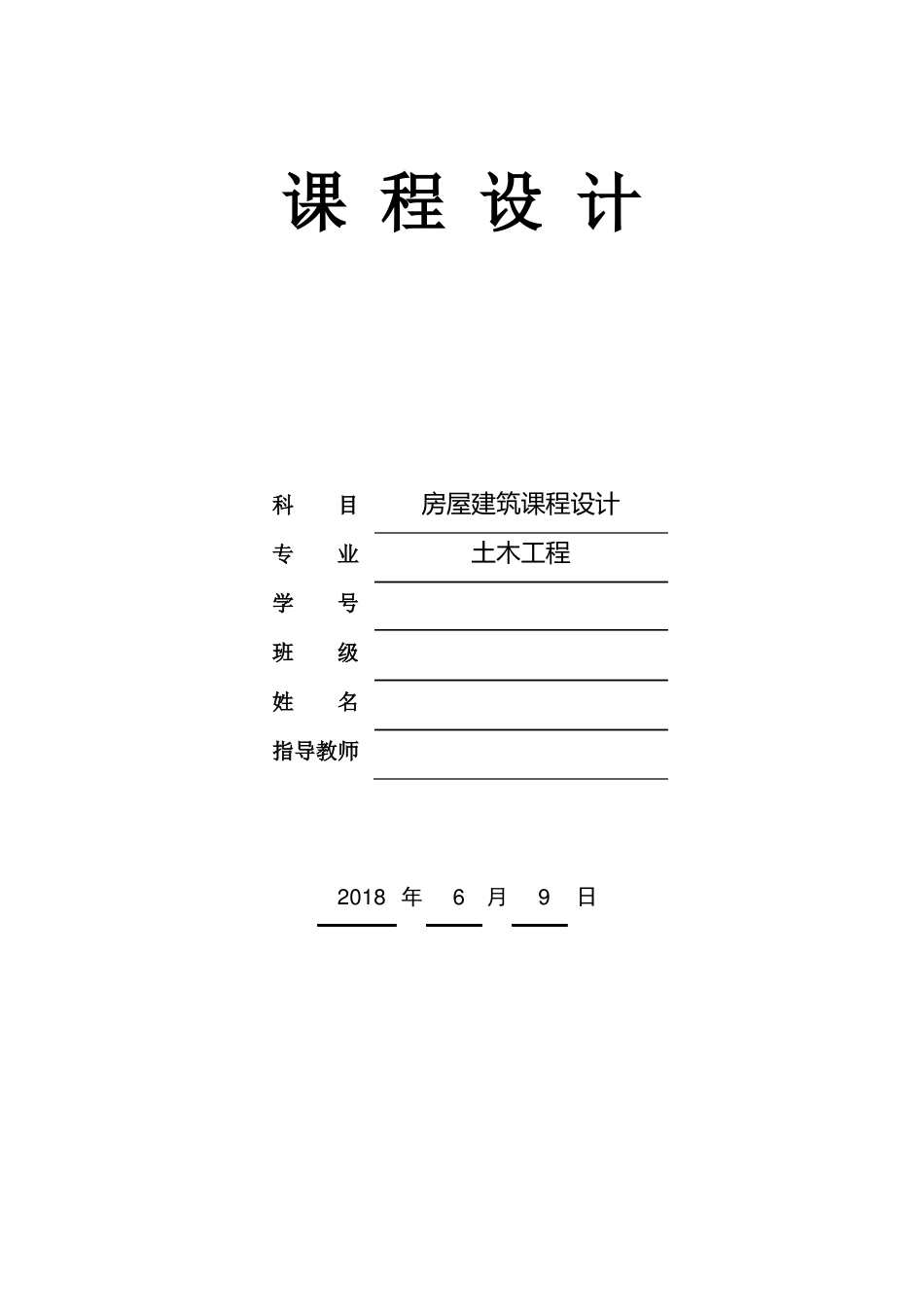

课 程 设 计科目专业学号班级姓名指导教师房屋建筑课程设计土木工程2018 年6月9日目录1、设计概要2、建筑剖面设计3、建筑平面设计4、楼梯设计5、楼梯详图6、个人总结7、参考文献1、 设计概要1.1、目的要求通过《房屋建筑学》的学习和课程设计实践技能训练，让学生进一步了解一般民用建筑设计原理和方法，掌握建筑施工图设计的技能，培养学生综合运用设计原理去分析问题、解决问题的综合能力。1.2、设计条件(1)本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅（4～6 层）或中高层住宅（7～9 层）。(2)面积指标：参见建设部中国建设技术发展研究中心和日本国际协力事业共同对中国城市提出的一个多元层次的 2000 年小康居住目标，见下表。城市示范小区住宅设计建议标准一类二类三类四类建筑面积 55-65 m2建筑面积 70-80 m2建筑面积 85-90 m2建筑面积 100-120 m2使用面积 42-48 m2使用面积 53-60 m2使用面积 64-71 m2使用面积 75-90 m2(3)套型及套型比可以自行选定。(4)层数：五～七层；耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。(5)结构类型：自定（砖混或框架）(6)房间组成及要求：功能空间低限面积标准如下：起居室 18～25 m2（含衣柜面积）主卧室 12～16 m2双人次卧室 12～14 m2单人卧室 8～10 m2餐厅 8 m2、厨房 6 m2、包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。卫生间 4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。门厅：2～3 m2贮藏室；2～4 m2（吊柜不计人）工作室 6～8 m2电气设备包括用电量 80～120kw·h／月，负荷 1560～4000W（大套可增至 6000W）；电源插座合大居室 2～3 组，小居室 2 组，厨房 3 组，卫生间 3 组，另设：公用天线、电话、空调线等。1.3、设计内容及深度要求本次设计在教师给定的住宅方案或学生自己设计构思的方案基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。设计内容如下；（1）、总平面图：比例 1：50O。（2）、建筑平面图：包括底层平面和标准层平面图，比例 1：10O 或1：20O，屋顶平面图，比例 1：10O 或 1：20O。（3）、建筑立面图：包括正立面、背立面及侧立面图，比例 1：100或 1：200。（4）建筑剖面图；2 个，比例 1：100。（5）建筑详图：①表示局部构造的详图，如楼梯详图、外墙身...
