扣件式钢管脚手架工程施工方案

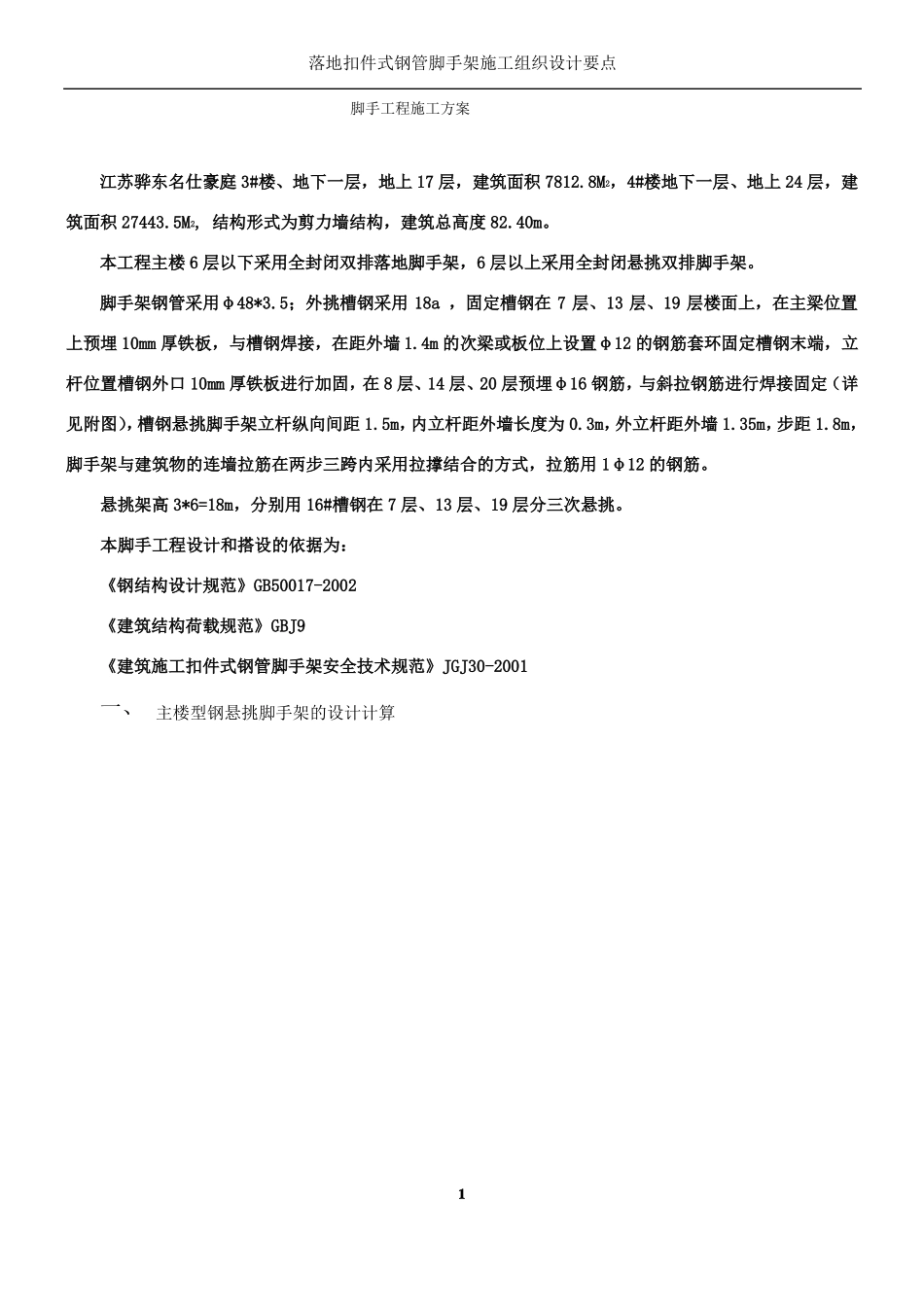

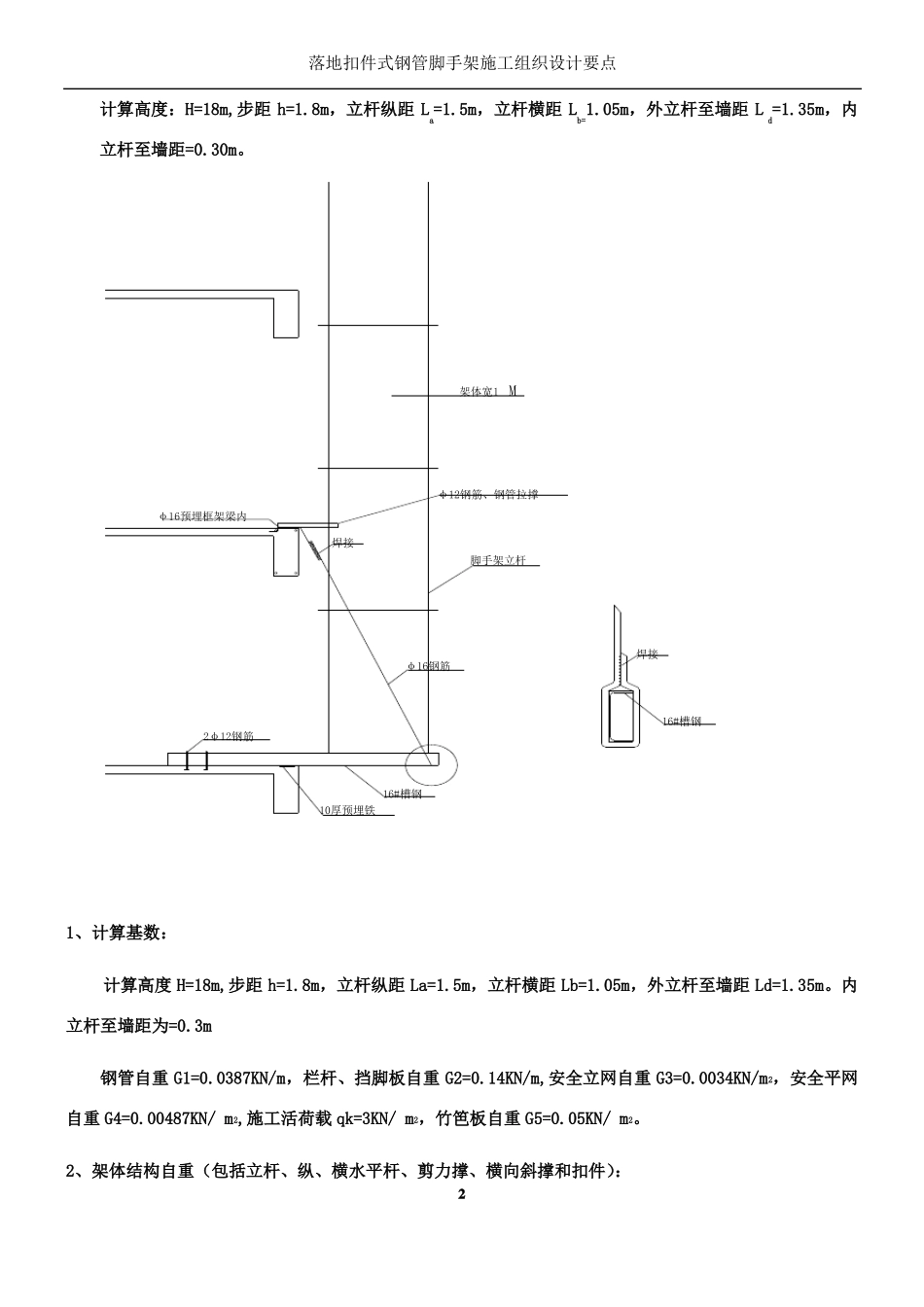

落地扣件式钢管脚手架施工组织设计要点脚手工程施工方案江苏骅东名仕豪庭 3#楼、地下一层，地上 17 层，建筑面积 7812.8M ，4#楼地下一层、地上 24 层，建筑面积 27443.5M2, 结构形式为剪力墙结构，建筑总高度 82.40m。本工程主楼 6 层以下采用全封闭双排落地脚手架，6 层以上采用全封闭悬挑双排脚手架。脚手架钢管采用φ48*3.5；外挑槽钢采用 18a ，固定槽钢在 7 层、13 层、19 层楼面上，在主梁位置上预埋 10mm 厚铁板，与槽钢焊接，在距外墙 1.4m 的次梁或板位上设置φ12 的钢筋套环固定槽钢末端，立杆位置槽钢外口 10mm 厚铁板进行加固，在 8 层、14 层、20 层预埋φ16 钢筋，与斜拉钢筋进行焊接固定（详见附图），槽钢悬挑脚手架立杆纵向间距 1.5m，内立杆距外墙长度为 0.3m，外立杆距外墙 1.35m，步距 1.8m，脚手架与建筑物的连墙拉筋在两步三跨内采用拉撑结合的方式，拉筋用 1φ12 的钢筋。悬挑架高 3*6=18m，分别用 16#槽钢在 7 层、13 层、19 层分三次悬挑。本脚手工程设计和搭设的依据为：《钢结构设计规范》GB50017-2002《建筑结构荷载规范》GBJ9《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-20012一、 主楼型钢悬挑脚手架的设计计算1落地扣件式钢管脚手架施工组织设计要点计算高度：H=18m,步距 h=1.8m，立杆纵距 La=1.5m，立杆横距 Lb=1.05m，外立杆至墙距 L d=1.35m，内立杆至墙距=0.30m。架体宽1 Mφ12钢筋、钢管拉撑φ16预埋框架梁内焊接脚手架立杆焊接φ16钢筋16#槽钢2φ12钢筋16#槽钢10厚预埋铁1、计算基数：计算高度 H=18m,步距 h=1.8m，立杆纵距 La=1.5m，立杆横距 Lb=1.05m，外立杆至墙距 Ld=1.35m。内立杆至墙距为=0.3m钢管自重 G1=0.0387KN/m，栏杆、挡脚板自重 G2=0.14KN/m,安全立网自重 G3=0.0034KN/m ，安全平网自重 G4=0.00487KN/ m2,施工活荷载 qk=3KN/ m2，竹笆板自重 G5=0.05KN/ m2。2、架体结构自重（包括立杆、纵、横水平杆、剪力撑、横向斜撑和扣件）：22落地扣件式钢管脚手架施工组织设计要点查《扣件式钢管脚手架安全技术规范》（JGJ30-2001）附表 A-1 得：gk1=0.1248KN/m2NG1K=H*gk1=18*0.1248=2.2464KN3、配件自重（1）外立杆①竹笆NG2K-1=11/2*La*Lb*0.05*103=11/2*1.05*1.5*0.05*103=433N②防护栏杆、挡脚板NG2K-2=11*La*G2*103=11*1.5*0.14*103=2310N③安全网NG2K-3=H*La*G3*10 =18*1.5*0.0034*10 =94.554N33④纵横杆（搁竹笆用...
