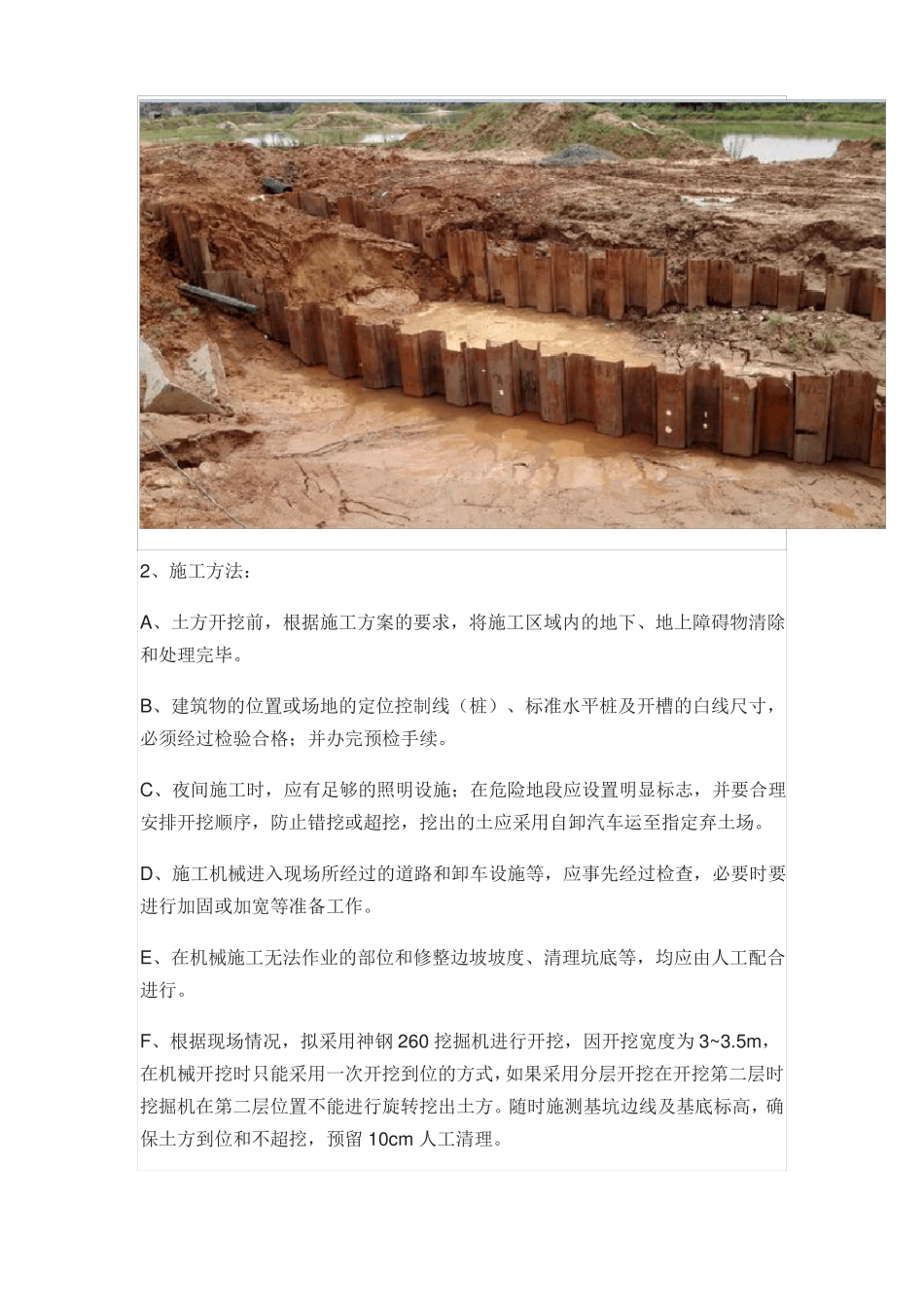

拉森钢板桩专项施工方法雪花士兵 2017-12-18 21:13:23拉森钢板桩主要施工方法一、施工工艺施工工艺流程如下：测量放线→施工定位桩→安装定位架→插打钢板桩→基坑开挖至垫层底→排水系统设置→回填→ 拔除钢板桩。1测量放线在基坑开挖之前，按照图纸所示坐标及尺寸，放出污水管中心线及基坑开挖边线，并测设临时水准点，作为污水管施工过程高程控制依据，中心线应引至两端木桩上，以便随时进行中心线检查。测量放线成果须经监理工程师复核无误后方可进行下一步施工。2 施工定位桩测量定测方位放线，定出拉森钢板桩插入位置。采用履带式液压单斗震动打桩机(带夹具)，首先打定位桩，间隔 9m 左右打设一根拉森桩。用一根横在两根中间，制作导向夹具，沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。3 安装定位架用一根钢板桩横在两根定位桩中间，制作导向夹具，沉桩时振动箱移动到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。4 插打钢板桩1、沉桩时吊机将振动箱送到钢板桩堆放处，将钢板桩套入夹桩器并夹紧，随即吊至沉桩位置，垂直插入桩位，检查正确后，再开动振动锤沉桩。2、在振动插入土层时，如遇有地下杂物及小石砂块，可将板桩振动起拔掉再插下，这样上下来回振动插入多次直至插进为止，沉桩过程中，吊钩下降速度应注意控制，维持沉桩悬吊状态下沉，以保证桩的垂直。3、 现场工作人员必须听从指挥，起吊 9m 钢板桩时，套绳必须挂在钢板桩1.8m~1m 的牢固部位，以免失灵滑脱，操作控制箱人员应密切注意吊车的转动方向，逐根紧扣并经常检查套绳，防止损坏发生意外事故。4、 打完拉森钢钢板桩及锚定桩后，在拉森桩的上部焊接钢牛腿，搁置固定钢围檩、焊接横撑进行持力加固。5 基坑开挖1、 主要机具：A、挖土机械有：挖掘机、自卸汽车等。B、一般机具有：铁锹（尖、平头两种）、手推车、小白线或 20 号铅丝和钢卷尺等。2、施工方法：A、土方开挖前，根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。B、建筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的白线尺寸，必须经过检验合格；并办完预检手续。C、夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖，挖出的土应采用自卸汽车运至指定弃土场。D...
