拉森钢板桩施工技术交底大全

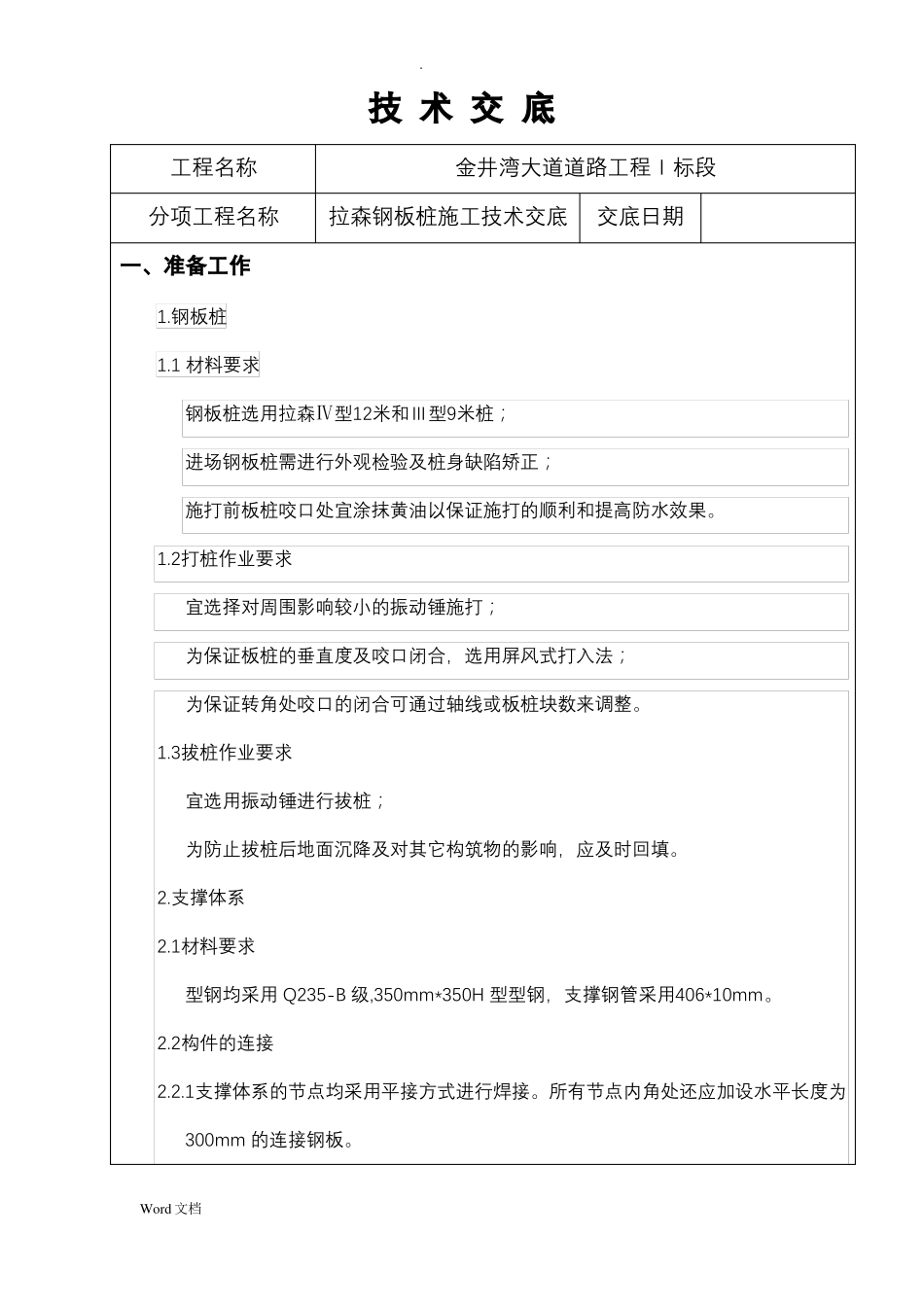

.技 术 交 底工程名称分项工程名称一、准备工作1.钢板桩1.1 材料要求钢板桩选用拉森Ⅳ型12米和Ⅲ型9米桩；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。1.2打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。1.3拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。2.支撑体系2.1材料要求型钢均采用 Q235-B 级,350mm*350H 型型钢，支撑钢管采用406*10mm。2.2构件的连接2.2.1支撑体系的节点均采用平接方式进行焊接。所有节点内角处还应加设水平长度为300mm 的连接钢板。金井湾大道道路工程Ⅰ标段拉森钢板桩施工技术交底交底日期Word 文档.2.2.2构件连接处采用接触边满焊，焊缝高度不小于8mm。2.2.3在围檩与支撑连接处的腹板上加焊厚度为10mm 的肋板，以增强腹板的稳定性及抗扭刚度。2.2.4为使围檩与板桩之间接触紧密，传力均匀，水平支撑杆件设置时应在相应部位对围檩施加预加应力。2.2.5为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度后，应在板桩相应部位设置钢牛腿，围檩及支撑构件安装就位及校核高程后方可进行构件节点的连接，钢牛腿的尺寸及型号详见施工图纸。2.2.6钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。二、钢板桩支护施工1.钢板桩支护施工流程⑴基坑开挖到第一道支撑设计标高时架设支撑，保证基坑正常开挖过程中围护结构的受力符合设计。⑵为确保围檩与水平支撑之间有足够紧，在安装水平支撑时，在水平支撑与钢围檩之间插入钢楔，钢楔与水平支撑和钢围檩之间焊接。同时采用两根角钢分别与钢围檩和水平支撑焊接，防止施工过程中，因围护结构发生位移，导致水平支撑坠落。⑶支撑的水平间距为 3m，高度约在钢板桩往下 0.5～1.0m，土方开挖时先开挖至第一道围檩标高下方 50cm 处，焊接围檩托架，然后安装围檩。⑷围檩安装完毕后，先安装水平支撑，然后再开挖土方。⑸为防止槽底积水浸泡基槽，当挖土至设计标高后后利用基坑底部两侧800mm×800mm 的集水沟采用水泵进行强排。⑹在沟槽挖土过程中，应与支撑相配合，挖土后须及时支撑，防止槽壁失稳而导致沟槽坍塌。Word 文档.Word 文档.2. 钢 板及堆放装桩 宜 采吊。吊运起 ...
