拉森钢板桩施工组织设计VIP专享

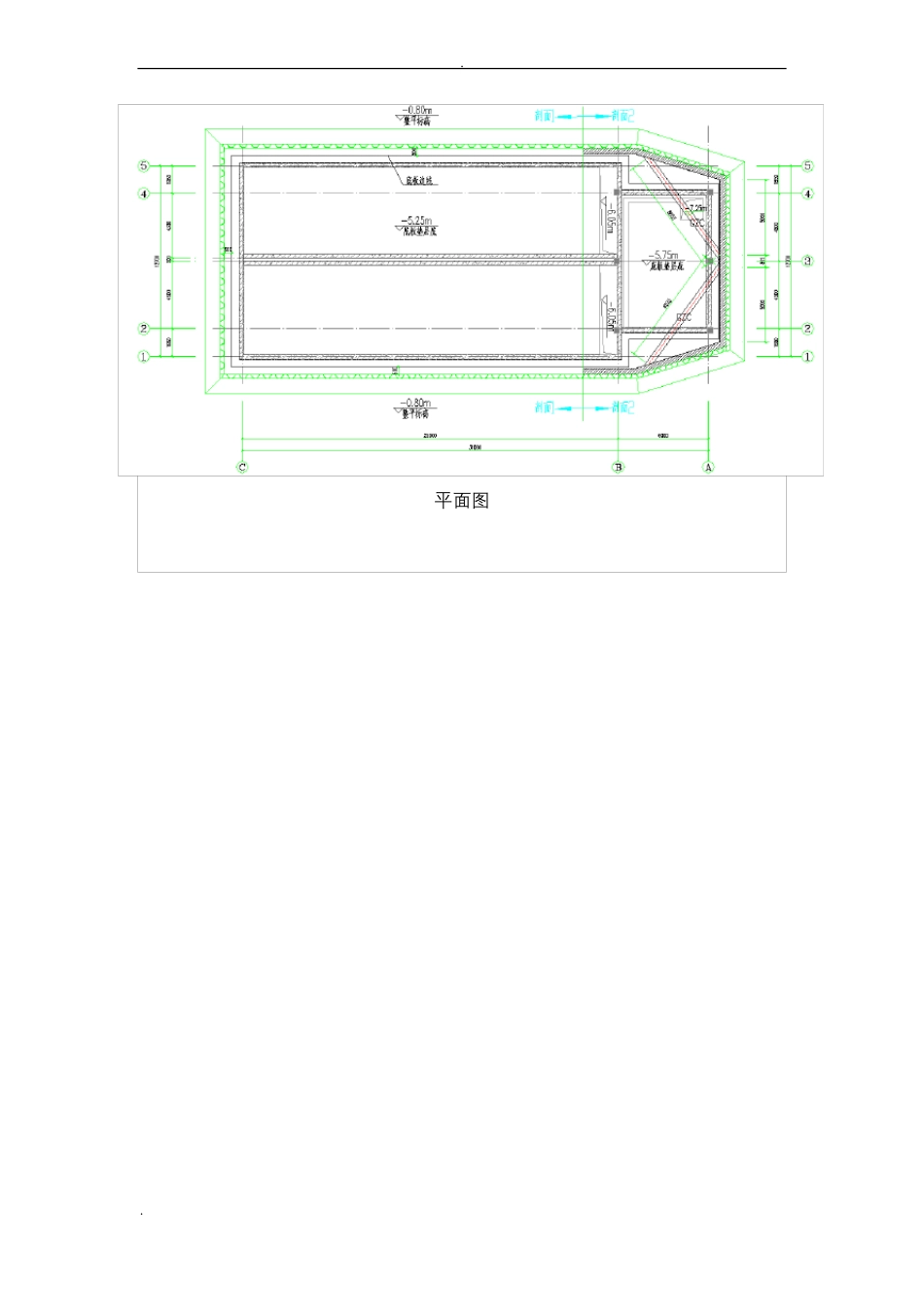

..拉森钢板桩基坑围护施工方案基坑专项施工方案.1 编制目的(1) 保证钢板桩围护施工过程的生产安全；(2) 指导钢板桩围护的正确生产施工；(3) 保证基底开挖的防水要求。(4) 因地制宜，科学组织施工，提高生产效率，在保障安全的前提下，加快施工进度，提高围护质量。2 编制依据（1）工程地质与水文地质详勘报告；（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（3）《国家标准建筑基坑支护技术规范》（JGJ120-2012）（4）《混凝土结构工程施工质量验收规范》（GB50204-2002）（5）《建筑基坑支护技术规程》（JGJ120-2012）（6）《建筑地基处理技术规范》（JGJ79-2002）（7）《钢结构工程施工质量验收规范》（GB50205-2001）（8） 现场实地踏勘结果。3 工程概况3.1 设计概况..平面图....3.2 工程地质概况1.(1)层表土：杂色，松散，以黏性土为主，含大量植物根茎和虫孔等。厚度:0.30～2.80m，平均 1.62m；层底标高 :0.72～2.55m，平均 1.69m；层底埋深:0.30～2.80m，平均 1.62m。该层土全场分布，工程特性差，基坑开挖时需清除。(1-1)层杂填土：杂色，松散，含大量建筑垃圾及生活垃圾。厚度:0.50～2.40m，平均 1.27m；层底标高:-1.08～1.76m，平均 0.22m；层底埋深:2.10～4.80m，平均 3.25m。该层土仅分布于填塞河道中，工程特性差，基坑开挖时需清除。2.(2)层粉质黏土：黄灰色，硬塑，局部可塑，含铁锰质结核，夹灰色黏土条纹。厚度:0.70～3.30m，平均 2.18m；层底标高:-1.78～-0.59m，平均-0.79m；层底埋深:3.00～5.50m，平均 3.97m。静力触探比贯入阻力 Ps=1.478MPa，地基..承载力特征值 fak=180Kpa，压缩模量 Es=7.71Mpa，中压缩性土。该层土河道部位变薄至缺失，无河道区域层厚较稳定，土质均匀，工程特性中等。3.(3)层粉质黏土夹粉土：灰黄色，软塑，夹粉土团块及薄层。厚度:1.90～3.60m，平均 2.86m；层底标高:-4.98～-2.64m，平均-3.65m；层底埋深:5.90～8.70m，平均 6.84m。静力触探比贯入阻力 Ps=2.204Mpa，地基承载力特征值fak=140Kpa，压缩模量 Es=5.38Mpa，中压缩性土。该层土全场分布，层厚稳定，土质均匀，工程特性中等。4.(4-1)粉土夹粉质黏土：灰色，稍密，湿 -很湿，含云母碎屑，夹黏土薄层。厚度:1.00～3.90m，平均 2.48m；层底标高:-7.58～-5.01m，平均-6.13m；层底埋深:7.70～11.70m，平均 9.32m。静力触探比贯入阻力 Ps=1.518MPa，地基承载力特征值 fak=120Kpa，压缩模量 Es=8.98M...
