挂篮施工方案

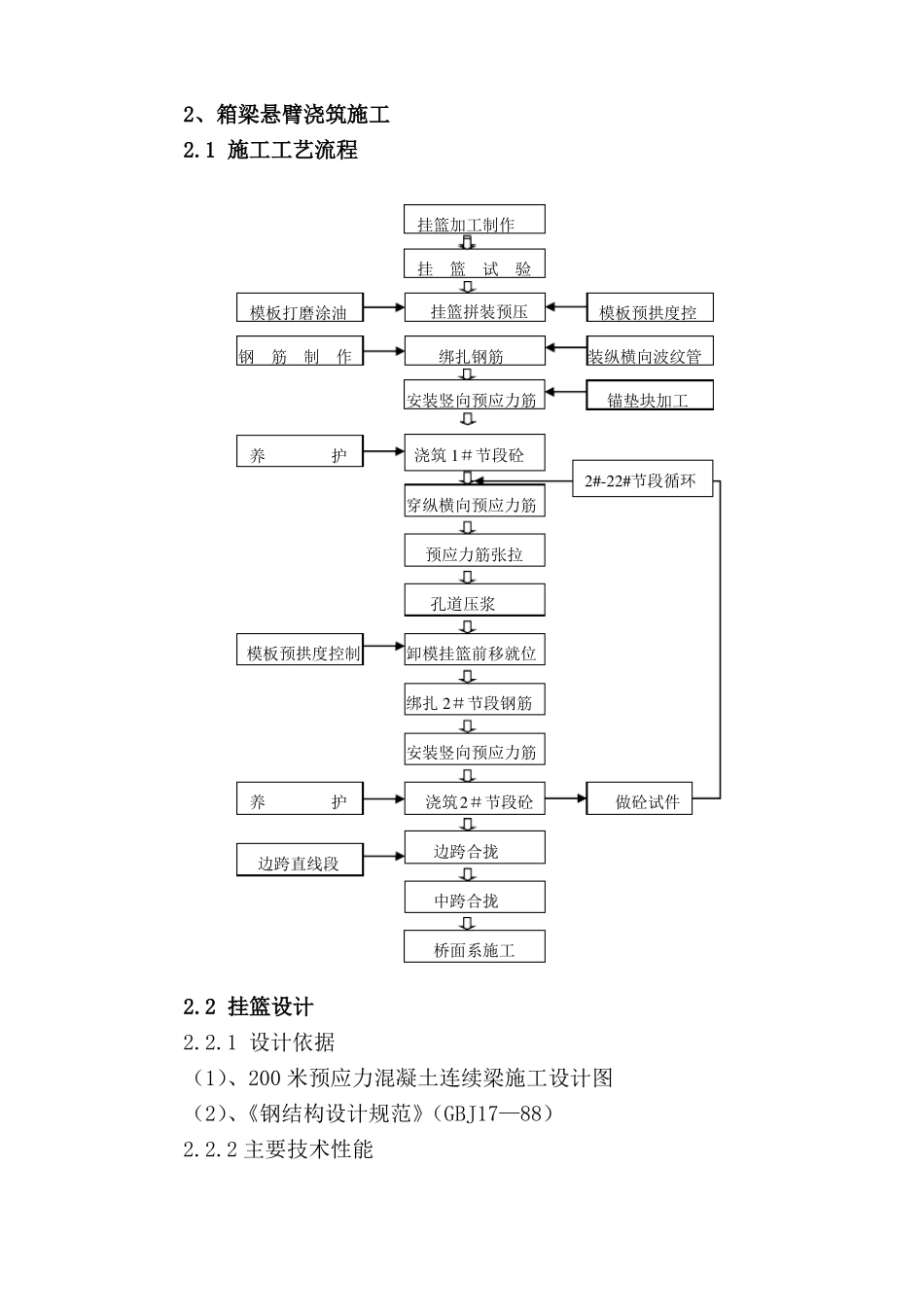

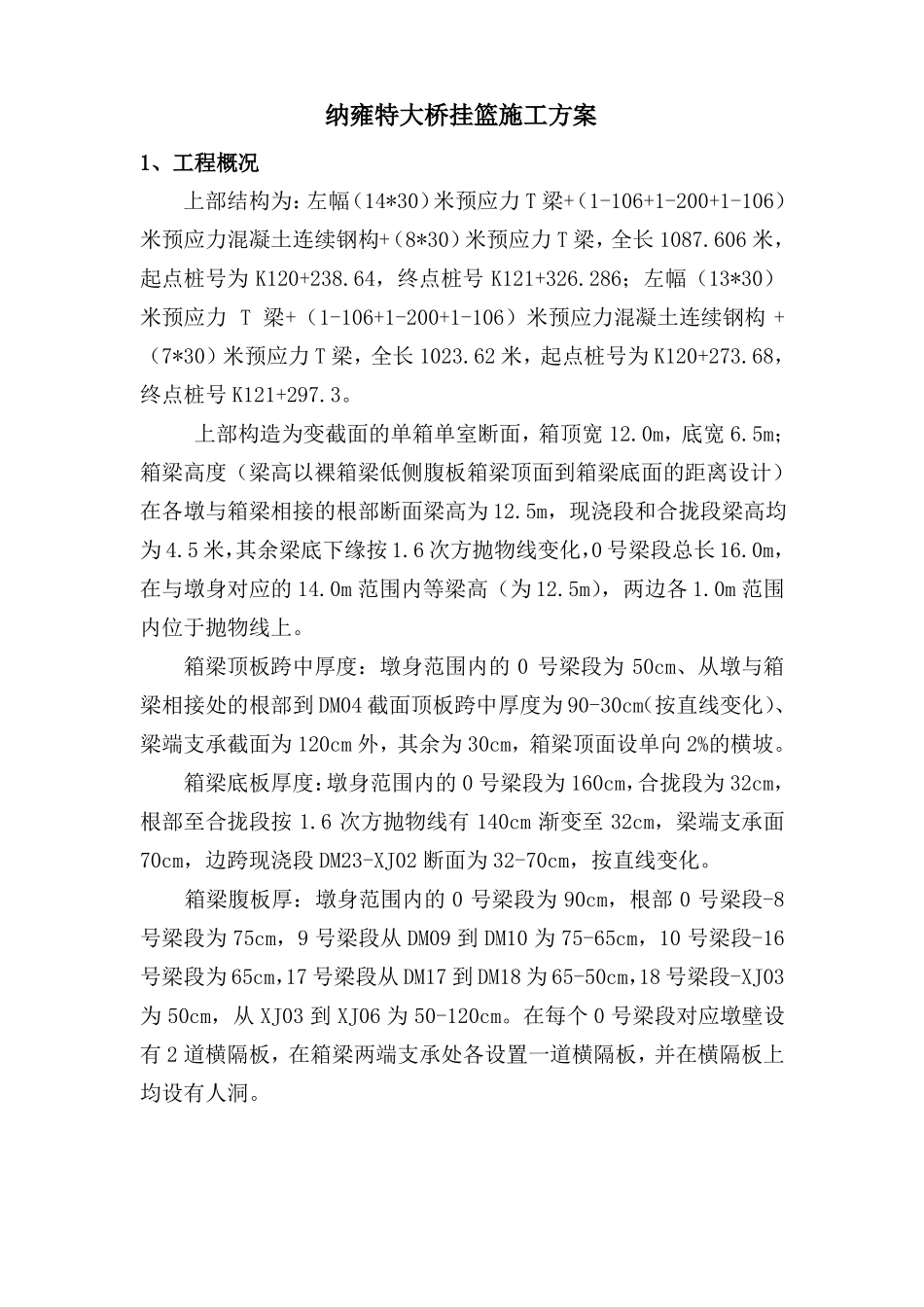

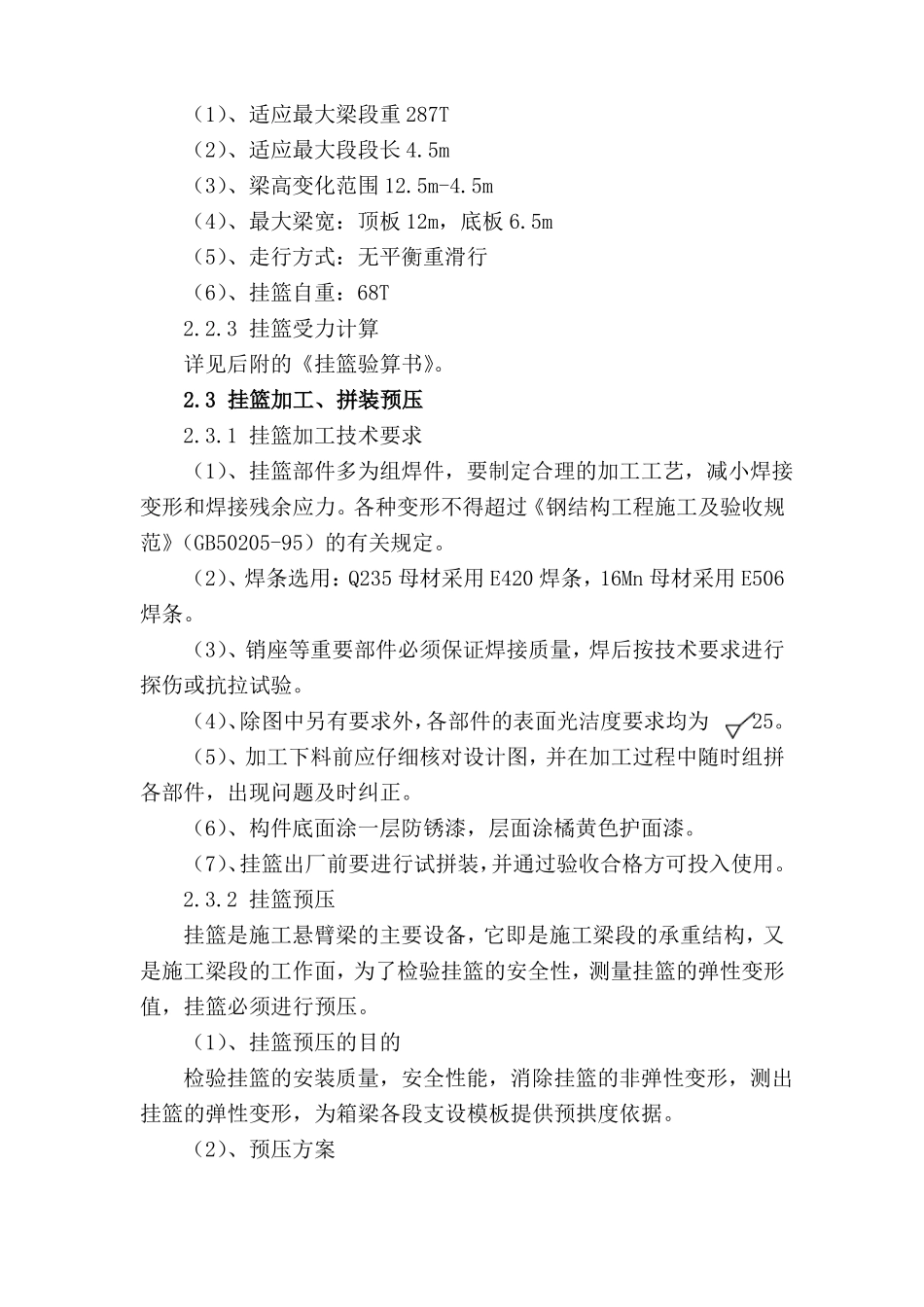

纳雍特大桥挂篮施工方案1、工程概况上部结构为：左幅（14*30）米预应力 T 梁+（1-106+1-200+1-106）米预应力混凝土连续钢构+（8*30）米预应力 T 梁，全长 1087.606 米，起点桩号为 K120+238.64，终点桩号 K121+326.286；左幅（13*30）米预应力 T 梁+（1-106+1-200+1-106）米预应力混凝土连续钢构 +（7*30）米预应力 T 梁，全长 1023.62 米，起点桩号为 K120+273.68，终点桩号 K121+297.3。上部构造为变截面的单箱单室断面，箱顶宽 12.0m，底宽 6.5m；箱梁高度（梁高以裸箱梁低侧腹板箱梁顶面到箱梁底面的距离设计）在各墩与箱梁相接的根部断面梁高为 12.5m，现浇段和合拢段梁高均为 4.5 米，其余梁底下缘按 1.6 次方抛物线变化，0 号梁段总长 16.0m，在与墩身对应的 14.0m 范围内等梁高（为 12.5m），两边各 1.0m 范围内位于抛物线上。箱梁顶板跨中厚度：墩身范围内的 0 号梁段为 50cm、从墩与箱梁相接处的根部到 DM04 截面顶板跨中厚度为 90-30cm（按直线变化）、梁端支承截面为 120cm 外，其余为 30cm，箱梁顶面设单向 2%的横坡。箱梁底板厚度：墩身范围内的 0 号梁段为 160cm，合拢段为 32cm，根部至合拢段按 1.6 次方抛物线有 140cm 渐变至 32cm，梁端支承面70cm，边跨现浇段 DM23-XJ02 断面为 32-70cm，按直线变化。箱梁腹板厚：墩身范围内的 0 号梁段为 90cm，根部 0 号梁段-8号梁段为 75cm，9 号梁段从 DM09 到 DM10 为 75-65cm，10 号梁段-16号梁段为 65cm，17 号梁段从 DM17 到 DM18 为 65-50cm，18 号梁段-XJ03为 50cm，从 XJ03 到 XJ06 为 50-120cm。在每个 0 号梁段对应墩壁设有 2 道横隔板，在箱梁两端支承处各设置一道横隔板，并在横隔板上均设有人洞。2、箱梁悬臂浇筑施工2.1 施工工艺流程孔道压浆穿纵横向预应力筋预应力筋张拉养护钢筋制作绑扎钢筋安装竖向预应力筋浇筑 1＃节段砼2#-22#节段循环装纵横向波纹管锚垫块加工模板打磨涂油挂篮加工制作挂篮试验挂篮拼装预压模板预拱度控模板预拱度控制卸模挂篮前移就位绑扎 2＃节段钢筋安装竖向预应力筋养护浇筑2＃节段砼边跨合拢中跨合拢桥面系施工做砼试件边跨直线段2.2 挂篮设计2.2.1 设计依据（1）、200 米预应力混凝土连续梁施工设计图（2）、《钢结构设计规范》（GBJ17—88）2.2.2 主要技术性能（1）、适应最大梁段重 287T（2）、适应最大段段长 4.5m（3）、梁高变化范围 12.5m-...
