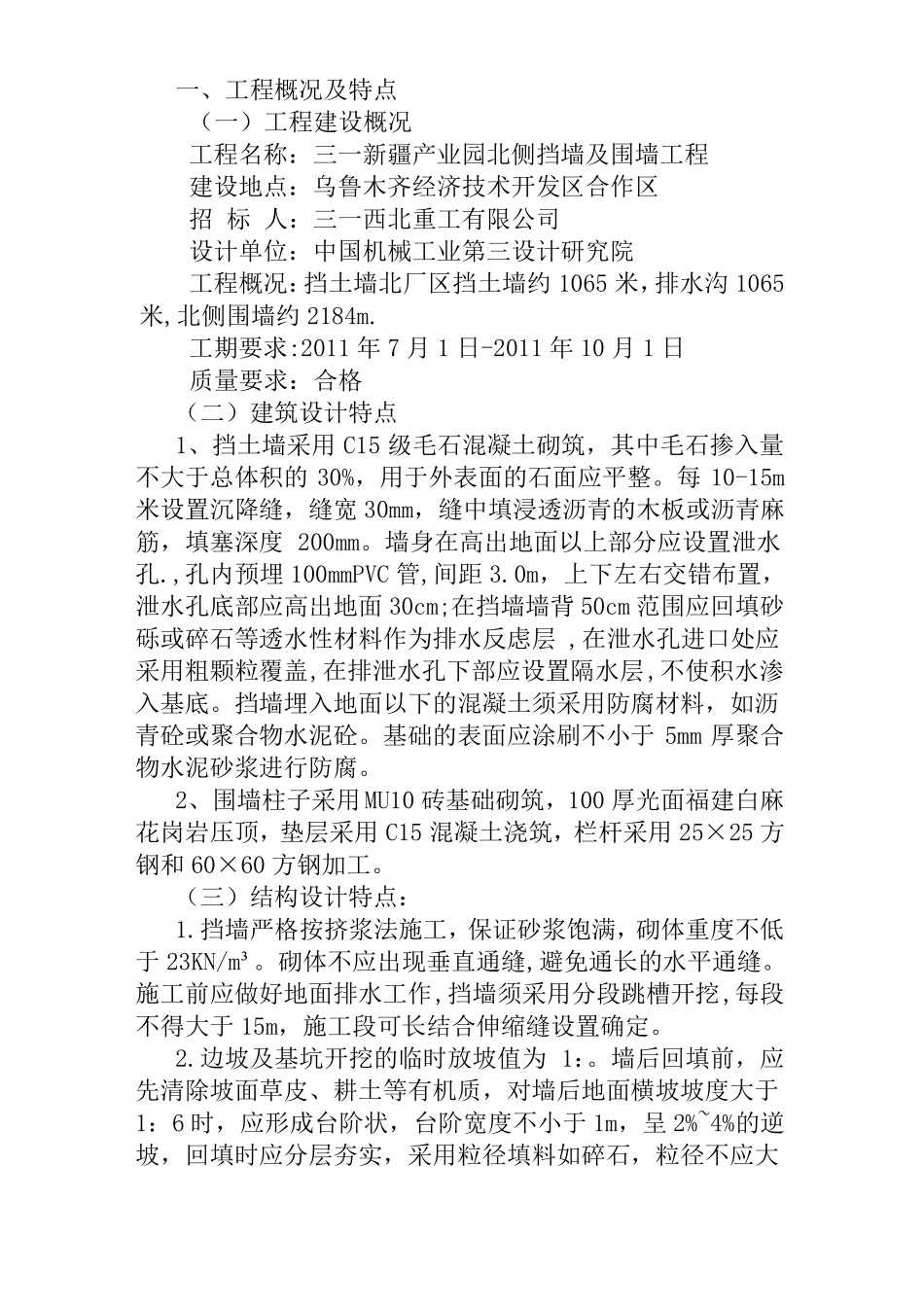

一、工程概况及特点（一）工程建设概况工程名称：三一新疆产业园北侧挡墙及围墙工程建设地点：乌鲁木齐经济技术开发区合作区招 标 人：三一西北重工有限公司设计单位：中国机械工业第三设计研究院工程概况：挡土墙北厂区挡土墙约 1065 米，排水沟 1065米,北侧围墙约 2184m
工期要求:2011 年 7 月 1 日-2011 年 10 月 1 日质量要求：合格（二）建筑设计特点1、挡土墙采用 C15 级毛石混凝土砌筑，其中毛石掺入量不大于总体积的 30%，用于外表面的石面应平整
每 10-15m米设置沉降缝，缝宽 30mm，缝中填浸透沥青的木板或沥青麻筋，填塞深度 200mm
墙身在高出地面以上部分应设置泄水孔
,孔内预埋 100mmPVC 管,间距 3
0m，上下左右交错布置，泄水孔底部应高出地面 30cm;在挡墙墙背 50cm 范围应回填砂砾或碎石等透水性材料作为排水反虑层 ,在泄水孔进口处应采用粗颗粒覆盖,在排泄水孔下部应设置隔水层,不使积水渗入基底
挡墙埋入地面以下的混凝土须采用防腐材料，如沥青砼或聚合物水泥砼
基础的表面应涂刷不小于 5mm 厚聚合物水泥砂浆进行防腐
2、围墙柱子采用 MU10 砖基础砌筑，100 厚光面福建白麻花岗岩压顶，垫层采用 C15 混凝土浇筑，栏杆采用 25×25 方钢和 60×60 方钢加工
（三）结构设计特点：1
挡墙严格按挤浆法施工，保证砂浆饱满，砌体重度不低于 23KN/m³
砌体不应出现垂直通缝,避免通长的水平通缝
施工前应做好地面排水工作,挡墙须采用分段跳槽开挖,每段不得大于 15m，施工段可长结合伸缩缝设置确定
边坡及基坑开挖的临时放坡值为 1：
墙后回填前，应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于1：6 时，应形成台阶状，台阶宽度不小于 1m，呈 2%~4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不
