挡土墙施工方案

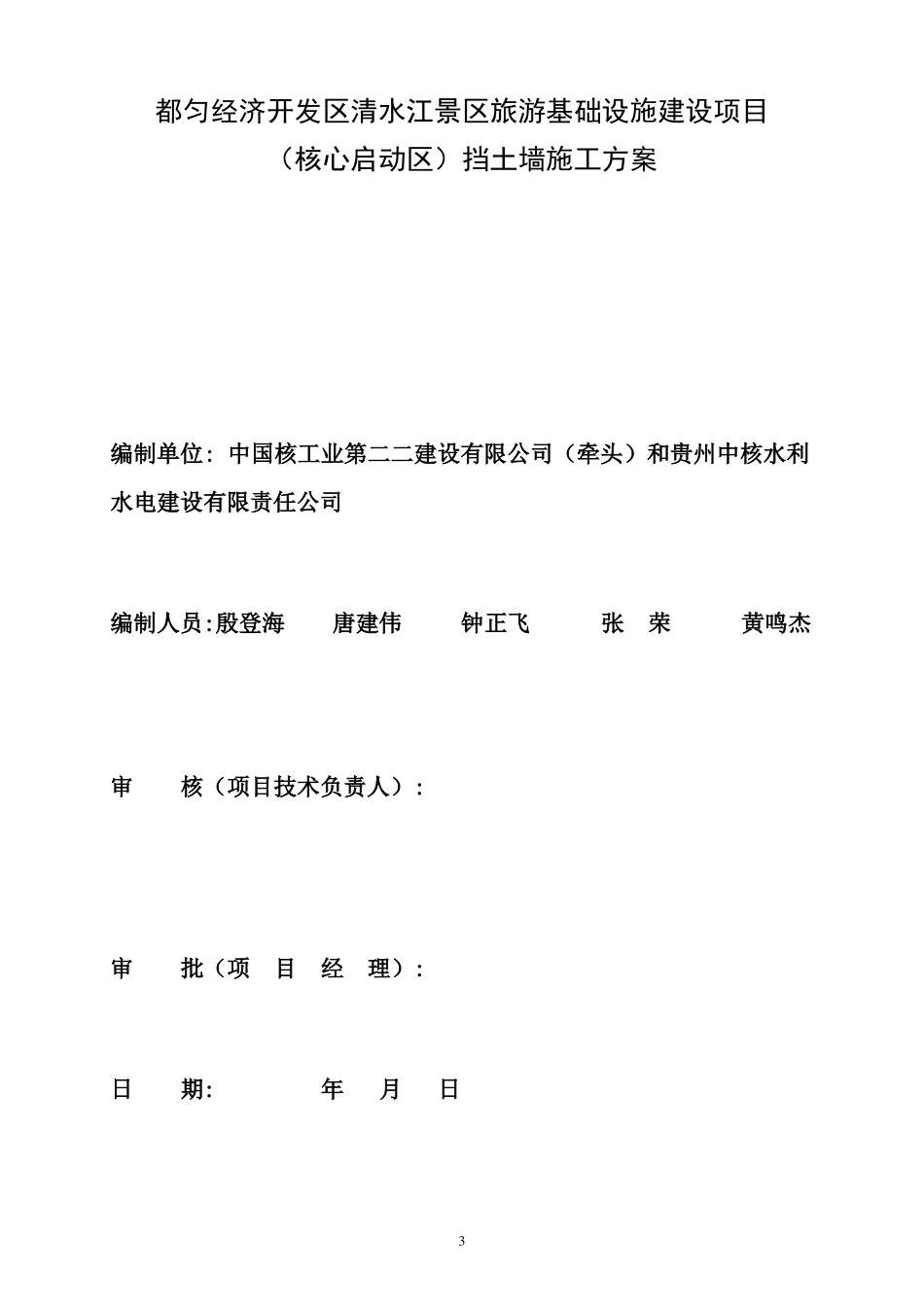

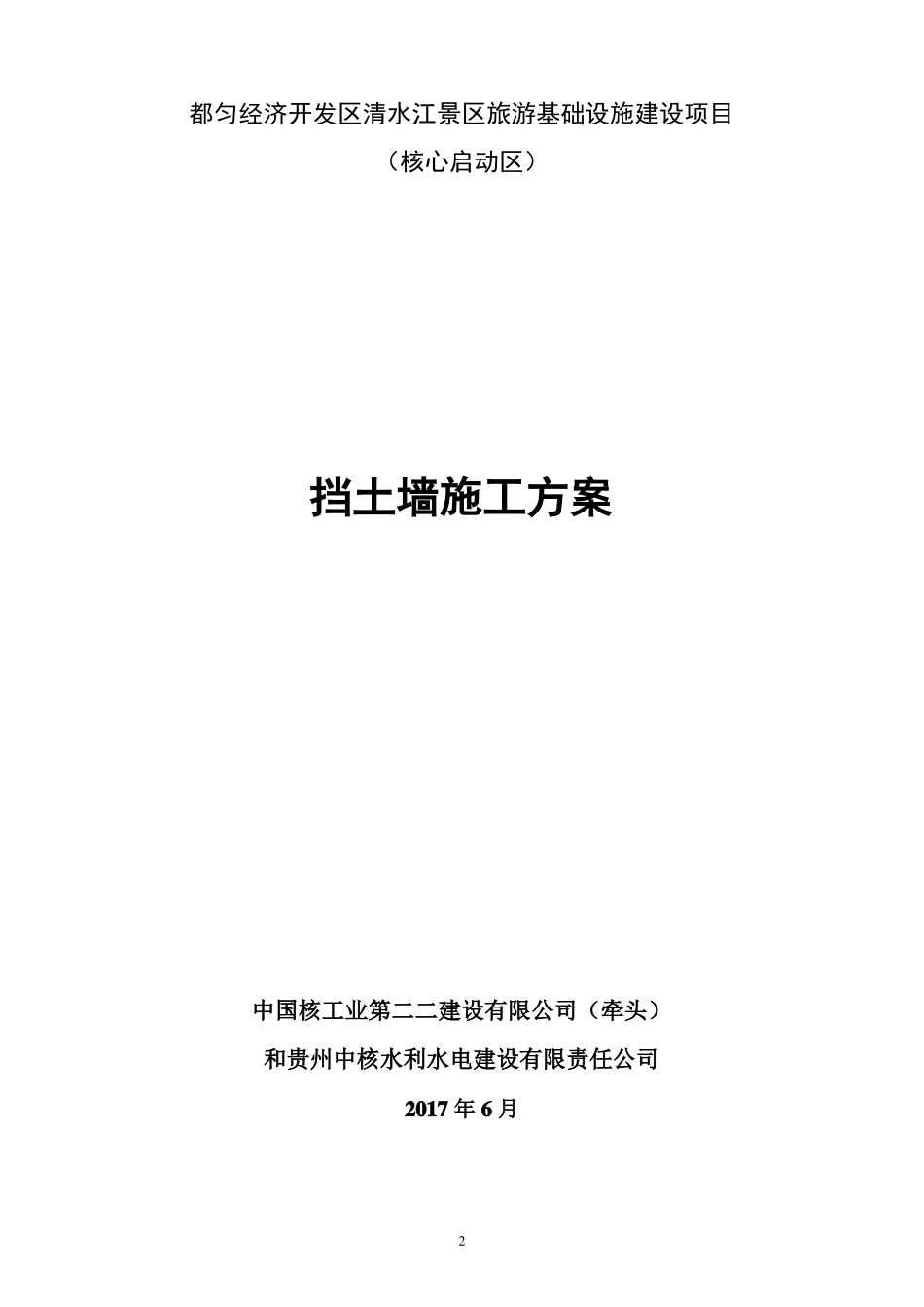

挡土墙施工方案 报审表工程名称：都匀经济开发区清水江景区旅游基础设施建设项目（核心启动区）编号：致：贵州建工监理咨询有限公司（监理单位）我方已按要求完成了都匀经济开发区清水江景区旅游基础设施建设项目（核心启动区）挡土墙施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：挡土墙施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构监理工程师日期1都匀经济开发区清水江景区旅游基础设施建设项目（核心启动区）挡土墙施工方案中国核工业第二二建设有限公司（牵头）和贵州中核水利水电建设有限责任公司2017 年 6 月2都匀经济开发区清水江景区旅游基础设施建设项目（核心启动区）挡土墙施工方案编制单位: 中国核工业第二二建设有限公司（牵头）和贵州中核水利水电建设有限责任公司编制人员:殷登海唐建伟钟正飞张荣黄鸣杰审核（项目技术负责人）:审批（项目经理）:日期:年月日3一、工程概况1、工程简介本工程为都匀经济开发区清水江景区旅游基础设施建设项目，园区设有重力式浆砌石挡土墙，尤其是跌水湿地区挡土墙工程量较大。由于本工程为湿地公园景区项目，挡土墙兼有挡土及营造景观双重功能。2、设计概况本工程为重力式挡土墙，挡土墙材料一部分为混凝土挡土墙，该部分挡土墙主要分布在中心湖至景观木栈道之间；另一部分为砌（卵）石挡土墙，该部分挡土墙主要分布在景观木栈道至跌水区接清水江段及其他区域，挡土墙墙高 2~8 米，超过 8 米的需设计另出方案。混凝土挡土墙为 C20 素混凝土挡土墙，外露面采用 30 厚自然面锈石板碎拼贴面；砌（卵）石挡土墙为 M7.5 浆砌石挡墙。因景观效果需要，部分区域砌（卵）石挡墙采用浆不露头的方式砌筑，即外露面100mm 采用垒砌。所有挡土墙地基持力层为原状老土，地基承载力不小于 180kPa，基础埋置深度不宜小于 800mm。挡土墙每间隔 10～20m 应设置一道变形缝(或伸缩缝)，墙高突变处和与其他建(构)筑物连接处应设沉降缝。泄水孔孔径 100mm 左右，间距 2～3m，按梅花形布置。泄水孔向外坡度为5%，最低一排泄水孔应高出地面不小于200mm，每个泄水孔后设置 500*500*300 反滤层碎石，泄水孔应保持直通无阻。墙背填料根据附近土源，当选用粘性土作填料时，宜掺入适量的沙砾或碎石；不得选用膨胀土，淤泥质土、耕植土作填料。二、施工准备1、技术准备组织项目部管理人员认真熟悉图纸，领...
