排水工程施工工艺及框图

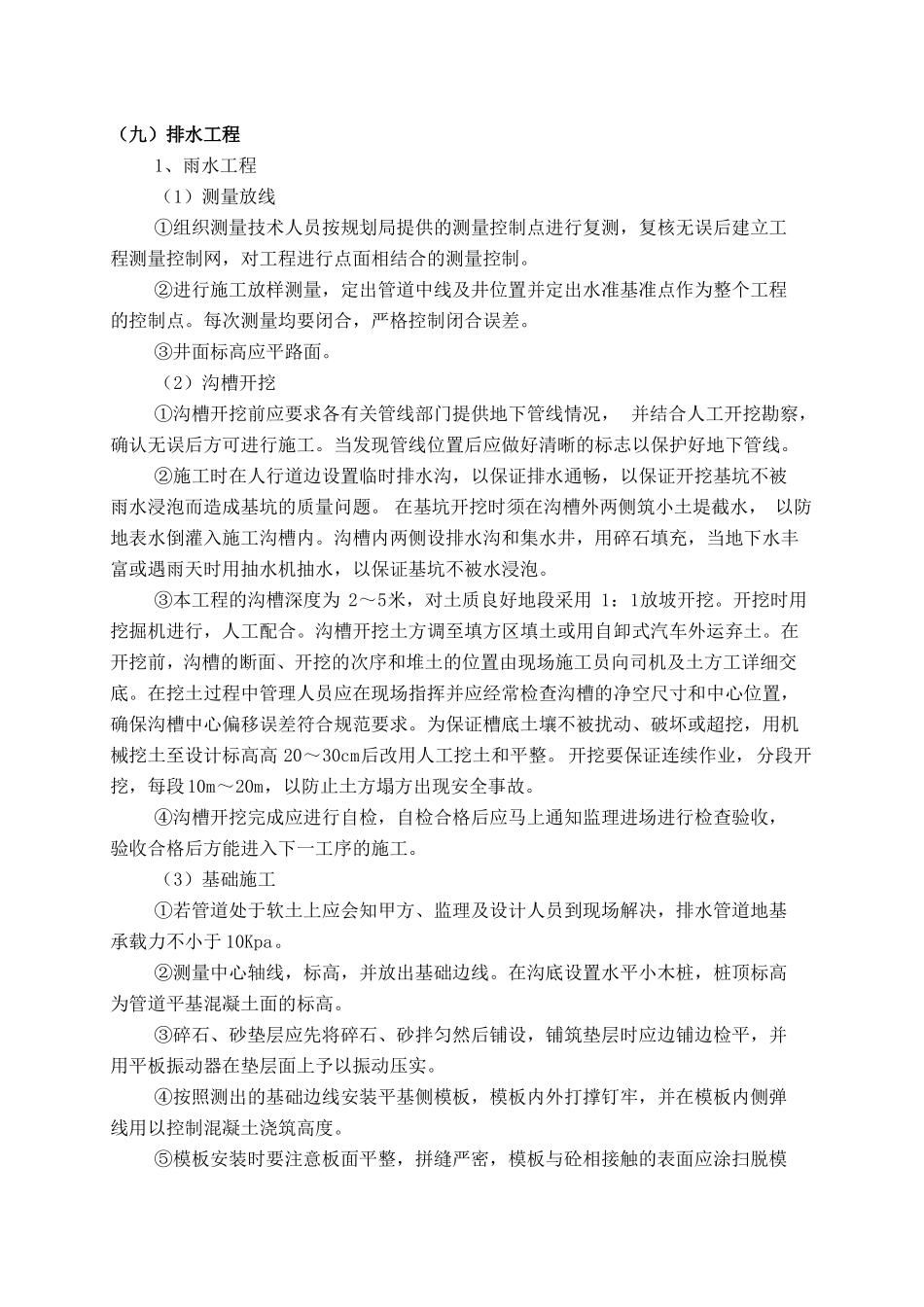

（九）排水工程1、雨水工程（1）测量放线①组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。②进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。③井面标高应平路面。（2）沟槽开挖①沟槽开挖前应要求各有关管线部门提供地下管线情况， 并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。②施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。 在基坑开挖时须在沟槽外两侧筑小土堤截水， 以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。③本工程的沟槽深度为 2～5米，对土质良好地段采用 1：1放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高高 20～30cm后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段10m～20m，以防止土方塌方出现安全事故。④沟槽开挖完成应进行自检，自检合格后应马上通知监理进场进行检查验收，验收合格后方能进入下一工序的施工。（3）基础施工①若管道处于软土上应会知甲方、监理及设计人员到现场解决，排水管道地基承载力不小于 10Kpa。②测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道平基混凝土面的标高。③碎石、砂垫层应先将碎石、砂拌匀然后铺设，铺筑垫层时应边铺边检平，并用平板振动器在垫层面上予以振动压实。④按照测出的基础边线安装平基侧模板，模板内外打撑钉牢，并在模板内侧弹线用以控制混凝土浇筑高度。⑤模板安装时要注意板面平整，拼缝严密，模板与砼相接触的表面应涂扫脱模剂以利于模板的拆除。⑥平基浇筑砼时应严格按水平控制桩取面，振捣密实。浇筑时注意在管中线至两侧各20cm左右取平，其余可留粗糙面以便和管座混凝土接合。 浇筑管基砼时应预留后浇段。⑦质量标准基础砼强度满足设计要求，平基面须符合高程及纵坡设...
