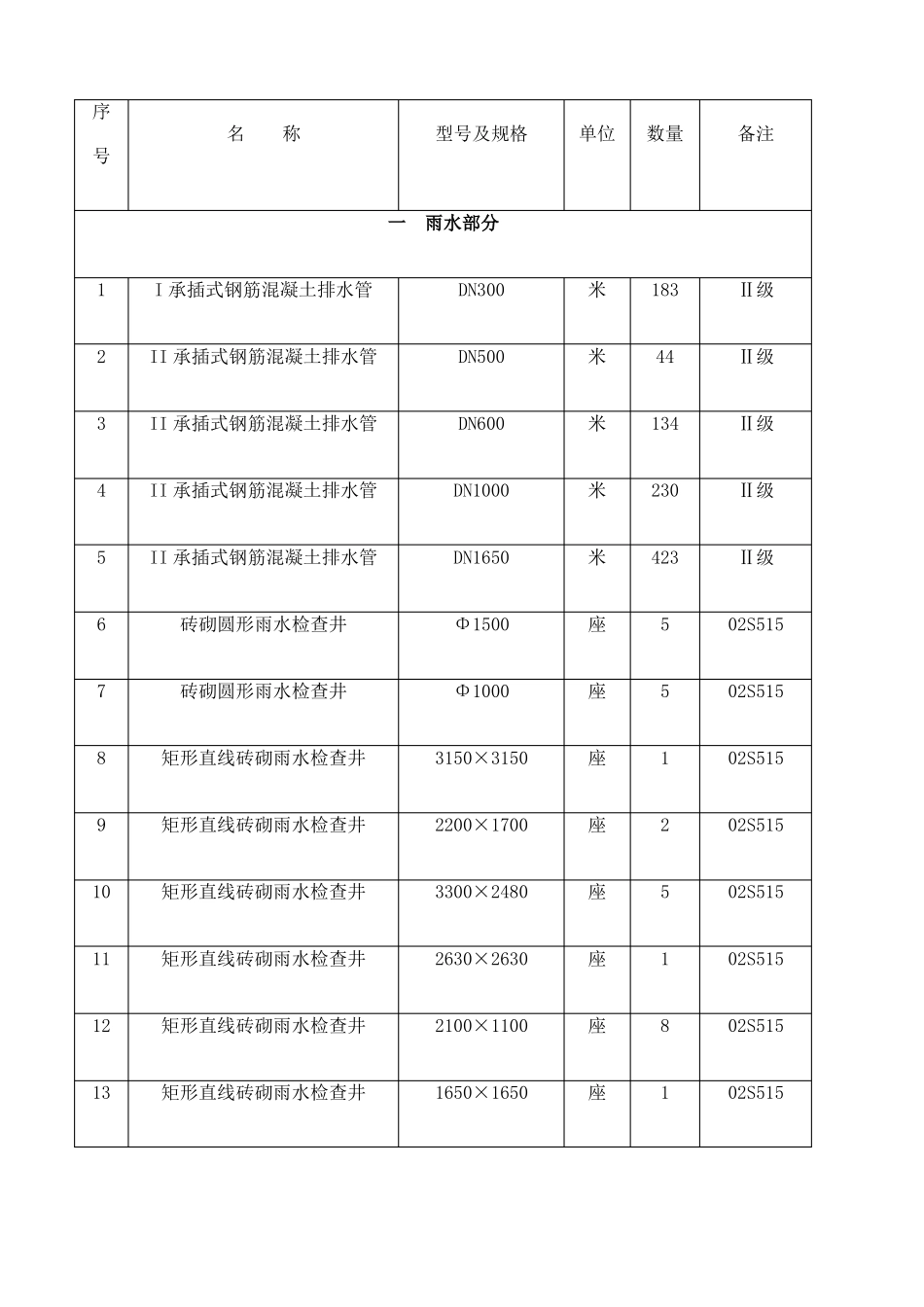

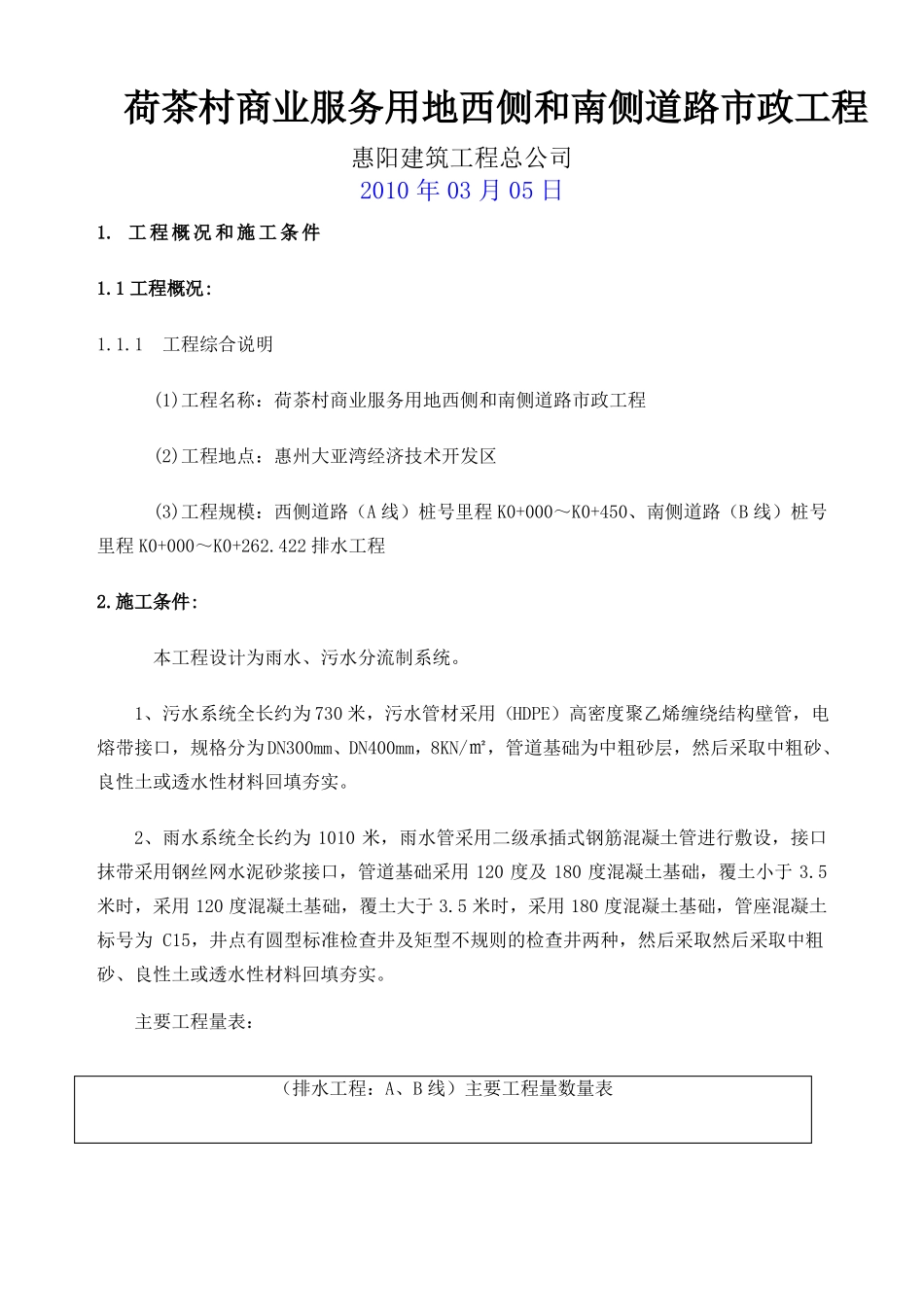

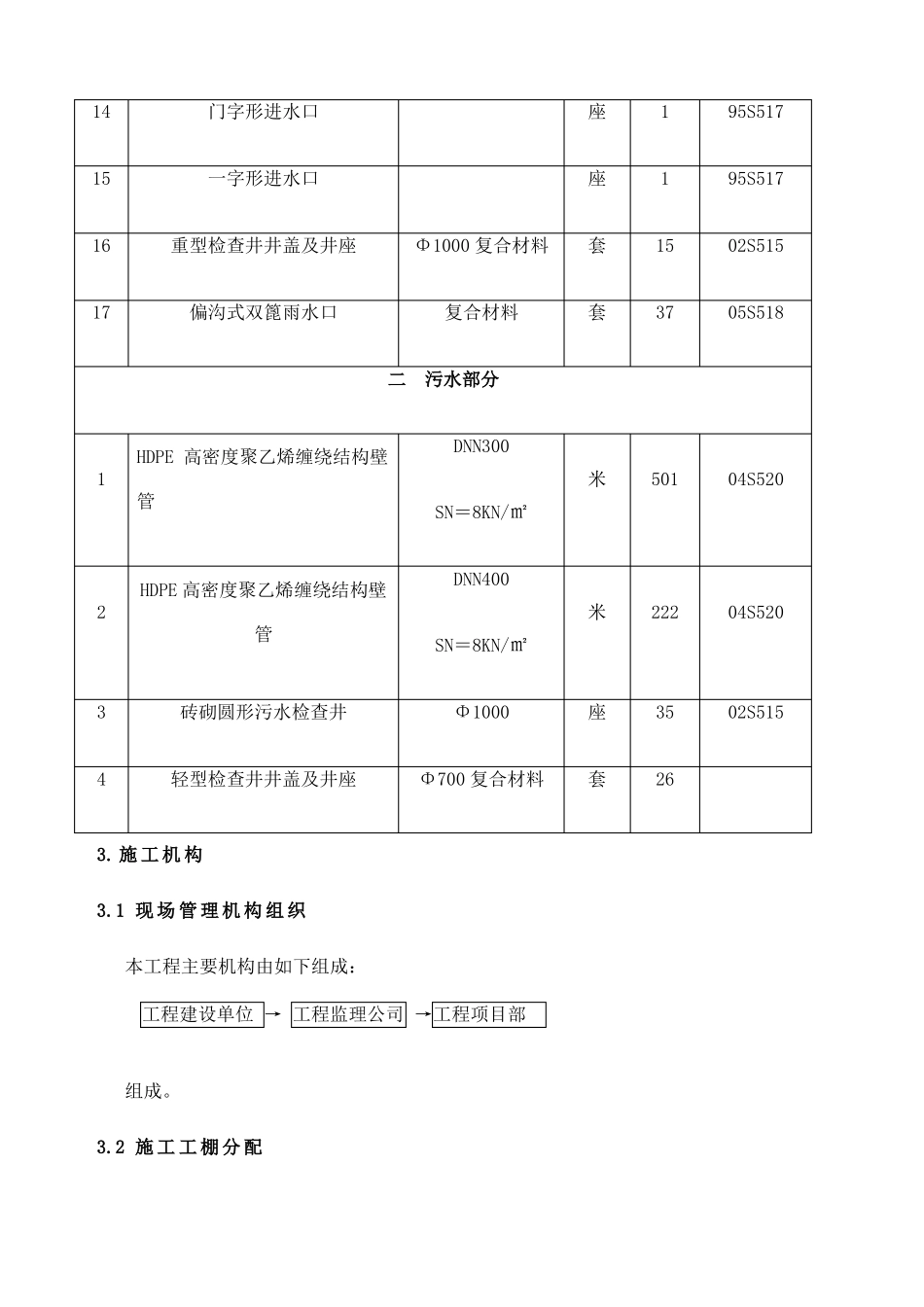

荷茶村商业服务用地西侧和南侧道路市政工程惠阳建筑工程总公司2010 年 03 月 05 日1. 工 程 概 况 和 施 工 条 件1.1 工程概况:1.1.1工程综合说明 (1)工程名称：荷茶村商业服务用地西侧和南侧道路市政工程 (2)工程地点：惠州大亚湾经济技术开发区 (3)工程规模：西侧道路（A 线）桩号里程 K0+000～K0+450、南侧道路（B 线）桩号里程 K0+000～K0+262.422 排水工程2.施工条件:本工程设计为雨水、污水分流制系统。1、污水系统全长约为 730 米，污水管材采用（HDPE）高密度聚乙烯缠绕结构壁管，电熔带接口，规格分为DN300mm、DN400mm，8KN/㎡，管道基础为中粗砂层，然后采取中粗砂、良性土或透水性材料回填夯实。2、雨水系统全长约为 1010 米，雨水管采用二级承插式钢筋混凝土管进行敷设，接口抹带采用钢丝网水泥砂浆接口，管道基础采用 120 度及 180 度混凝土基础，覆土小于 3.5米时，采用 120 度混凝土基础，覆土大于 3.5 米时，采用 180 度混凝土基础，管座混凝土标号为 C15，井点有圆型标准检查井及矩型不规则的检查井两种，然后采取然后采取中粗砂、良性土或透水性材料回填夯实。主要工程量表：（排水工程：A、B 线）主要工程量数量表序名称号型号及规格单位数量备注一雨水部分1I 承插式钢筋混凝土排水管DN300米183Ⅱ级2II 承插式钢筋混凝土排水管DN500米44Ⅱ级3II 承插式钢筋混凝土排水管DN600米134Ⅱ级4II 承插式钢筋混凝土排水管DN1000米230Ⅱ级5II 承插式钢筋混凝土排水管DN1650米423Ⅱ级6砖砌圆形雨水检查井Φ1500座502S5157砖砌圆形雨水检查井Φ1000座502S5158矩形直线砖砌雨水检查井3150×3150座102S5159矩形直线砖砌雨水检查井2200×1700座202S51510矩形直线砖砌雨水检查井3300×2480座502S51511矩形直线砖砌雨水检查井2630×2630座102S51512矩形直线砖砌雨水检查井2100×1100座802S51513矩形直线砖砌雨水检查井1650×1650座102S51514门字形进水口Φ1000 复合材料座195S51715一字形进水口座195S51716重型检查井井盖及井座套1502S51517偏沟式双篦雨水口复合材料套3705S518二污水部分HDPE 高密度聚乙烯缠绕结构壁1管DNN300米SN＝8KN/㎡50104S520HDPE 高密度聚乙烯缠绕结构壁2管DNN400米SN＝8KN/㎡22204S5203砖砌圆形污水检查井Φ1000座3502S5154轻型检查井井盖及井座Φ700 复合材料套263. 施 工 机 构3.1 现 场 管 理 机 构 组 织本工程主要机构由如下组成：工程建设单位 →...
