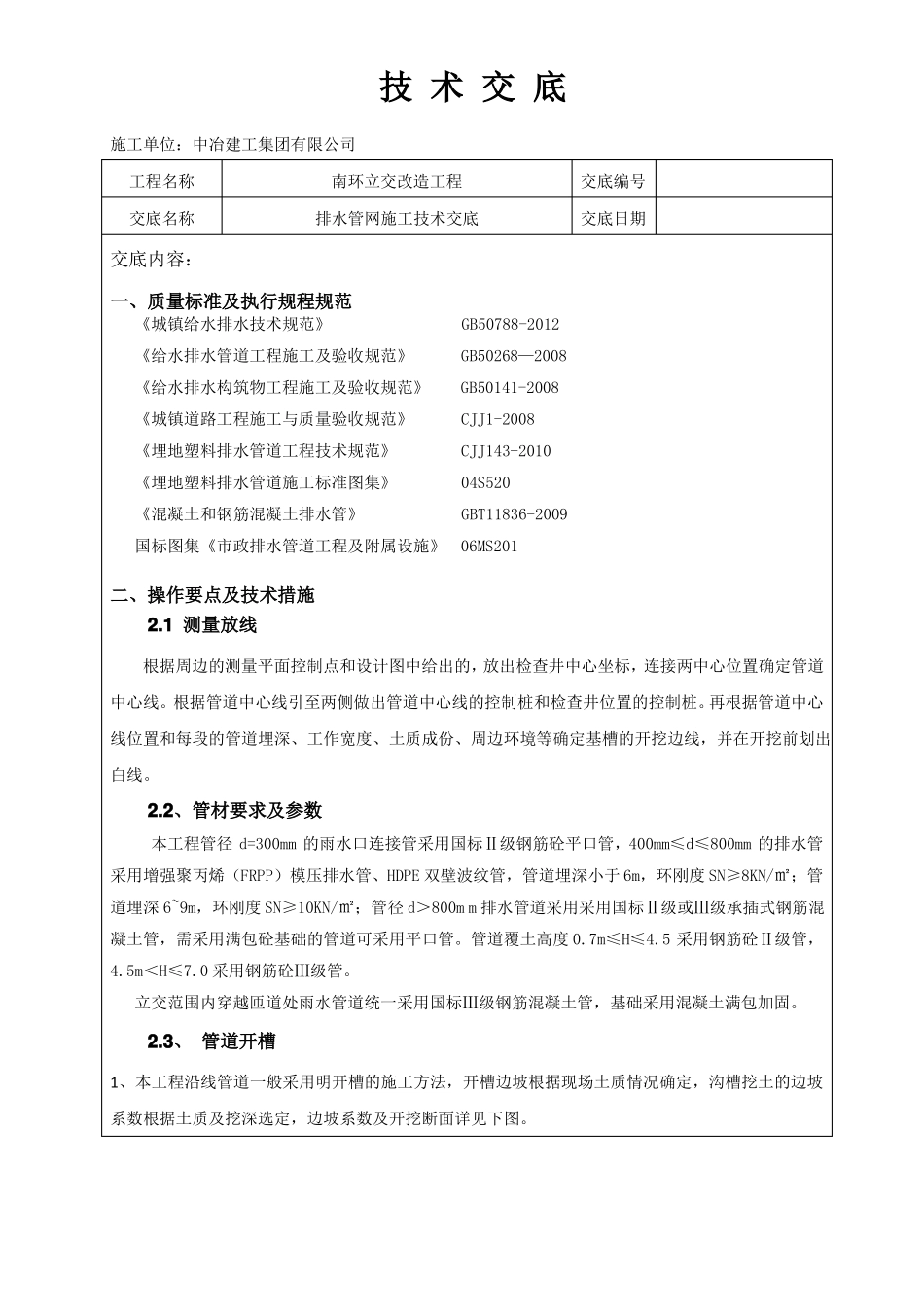

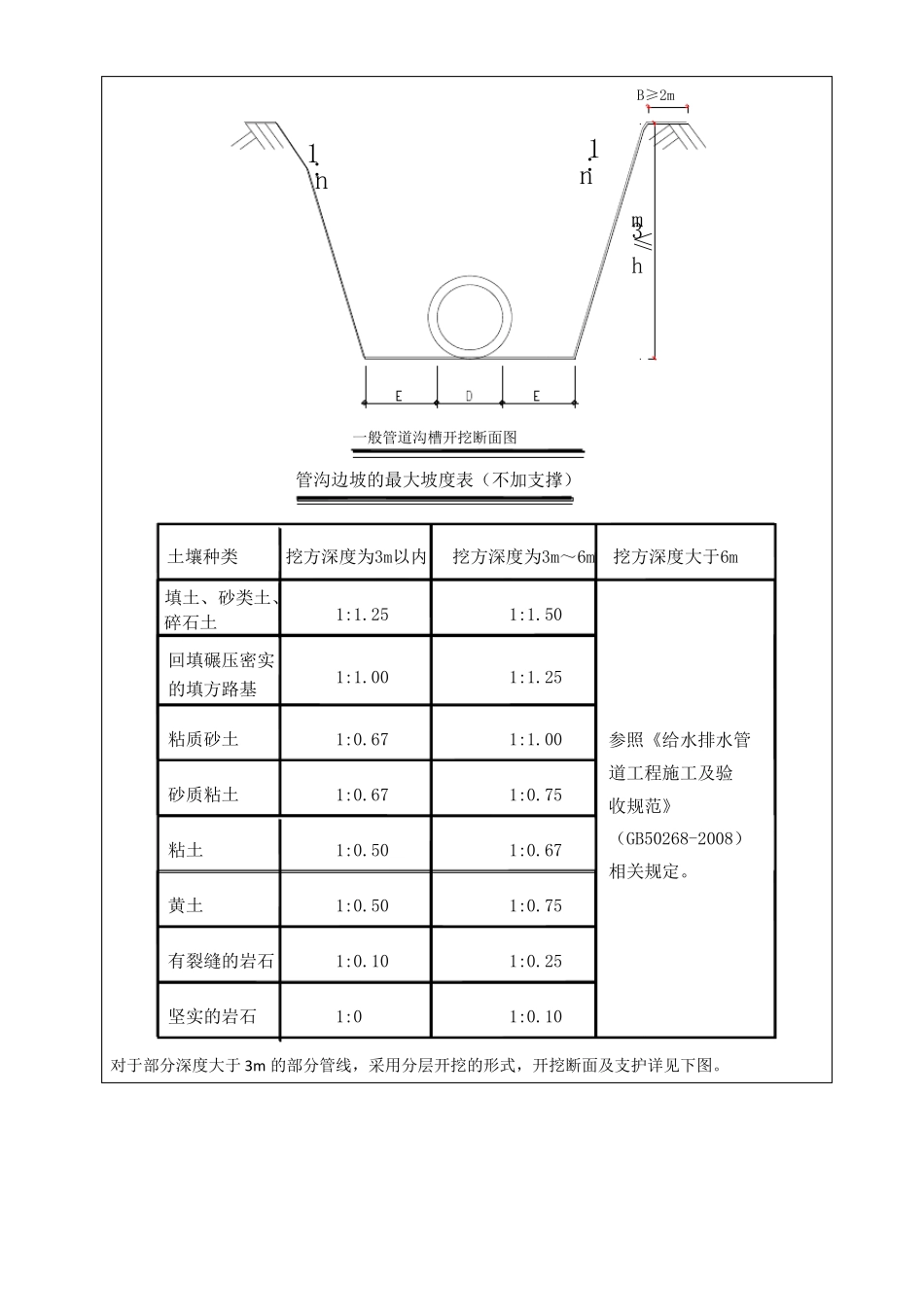

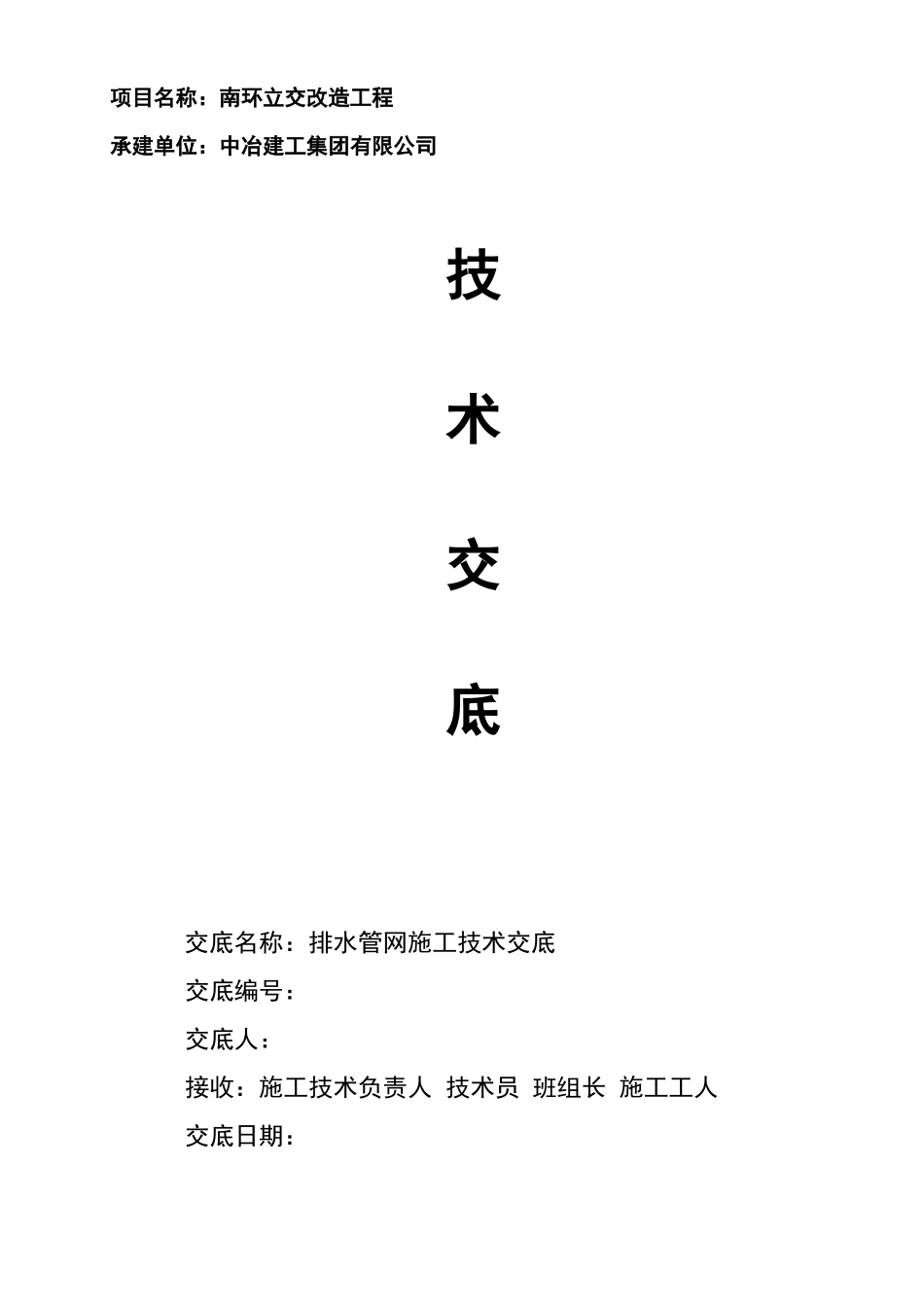

项目名称：南环立交改造工程承建单位：中冶建工集团有限公司技术交底交底名称：排水管网施工技术交底交底编号：交底人：接收：施工技术负责人 技术员 班组长 施工工人交底日期：技 术 交 底施工单位：中冶建工集团有限公司工程名称交底名称交底编号交底日期南环立交改造工程排水管网施工技术交底交底内容：一、质量标准及执行规程规范《城镇给水排水技术规范》 GB50788-2012《给水排水管道工程施工及验收规范》 GB50268—2008《给水排水构筑物工程施工及验收规范》 GB50141-2008《城镇道路工程施工与质量验收规范》 CJJ1-2008《埋地塑料排水管道工程技术规范》 CJJ143-2010《埋地塑料排水管道施工标准图集》 04S520《混凝土和钢筋混凝土排水管》 GBT11836-2009国标图集《市政排水管道工程及附属设施》 06MS201二、操作要点及技术措施2.1 测量放线根据周边的测量平面控制点和设计图中给出的，放出检查井中心坐标，连接两中心位置确定管道中心线。根据管道中心线引至两侧做出管道中心线的控制桩和检查井位置的控制桩。再根据管道中心线位置和每段的管道埋深、工作宽度、土质成份、周边环境等确定基槽的开挖边线，并在开挖前划出白线。2.2、管材要求及参数本工程管径 d=300mm 的雨水口连接管采用国标Ⅱ级钢筋砼平口管，400mm≤d≤800mm 的排水管采用增强聚丙烯（FRPP）模压排水管、HDPE 双壁波纹管，管道埋深小于 6m，环刚度 SN≥8KN/㎡；管道埋深 6~9m，环刚度 SN≥10KN/㎡；管径 d＞800m m 排水管道采用采用国标Ⅱ级或Ⅲ级承插式钢筋混凝土管，需采用满包砼基础的管道可采用平口管。管道覆土高度 0.7m≤H≤4.5 采用钢筋砼Ⅱ级管，4.5m＜H≤7.0 采用钢筋砼Ⅲ级管。立交范围内穿越匝道处雨水管道统一采用国标Ⅲ级钢筋混凝土管，基础采用混凝土满包加固。2.3、 管道开槽1、本工程沿线管道一般采用明开槽的施工方法，开槽边坡根据现场土质情况确定，沟槽挖土的边坡系数根据土质及挖深选定，边坡系数及开挖断面详见下图。B≥2mn:1一般管道沟槽开挖断面图h≤3m管沟边坡的最大坡度表（不加支撑）1:n土壤种类挖方深度为3m以内1:1.25填土、砂类土、碎石土回填碾压密实的填方路基粘质砂土砂质粘土粘土黄土有裂缝的岩石坚实的岩石1:1.501:1.001:0.671:0.671:0.501:0.501:0.101:01:1.251:1.001:0.751:0.671:0.751:0.251:0.10挖方深度为3m～6m挖方深度大于6m参照《给水排水管道工程施工及验收规范》（GB50268-2008）相关规定。对于...
