支模架施工技术交底

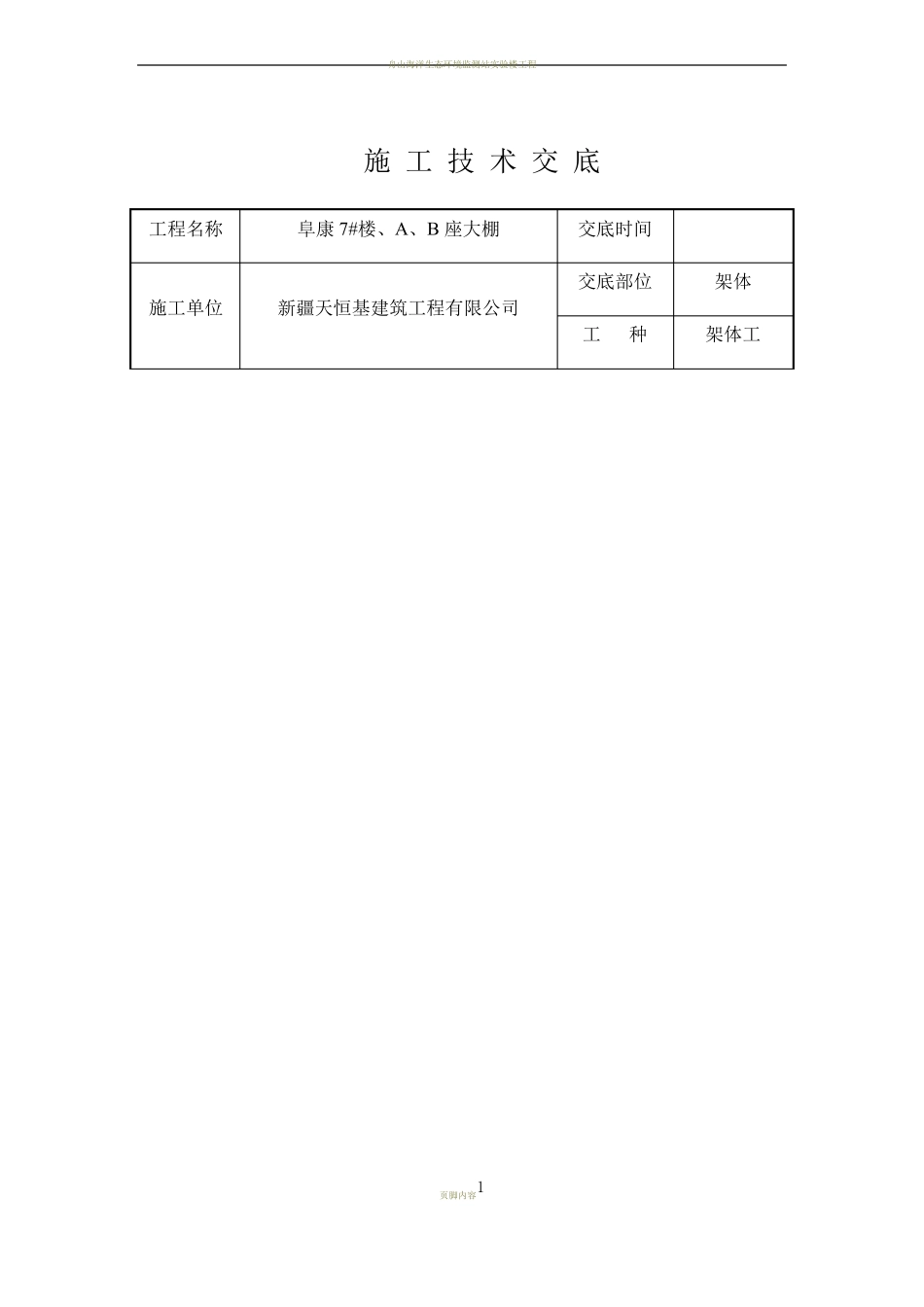

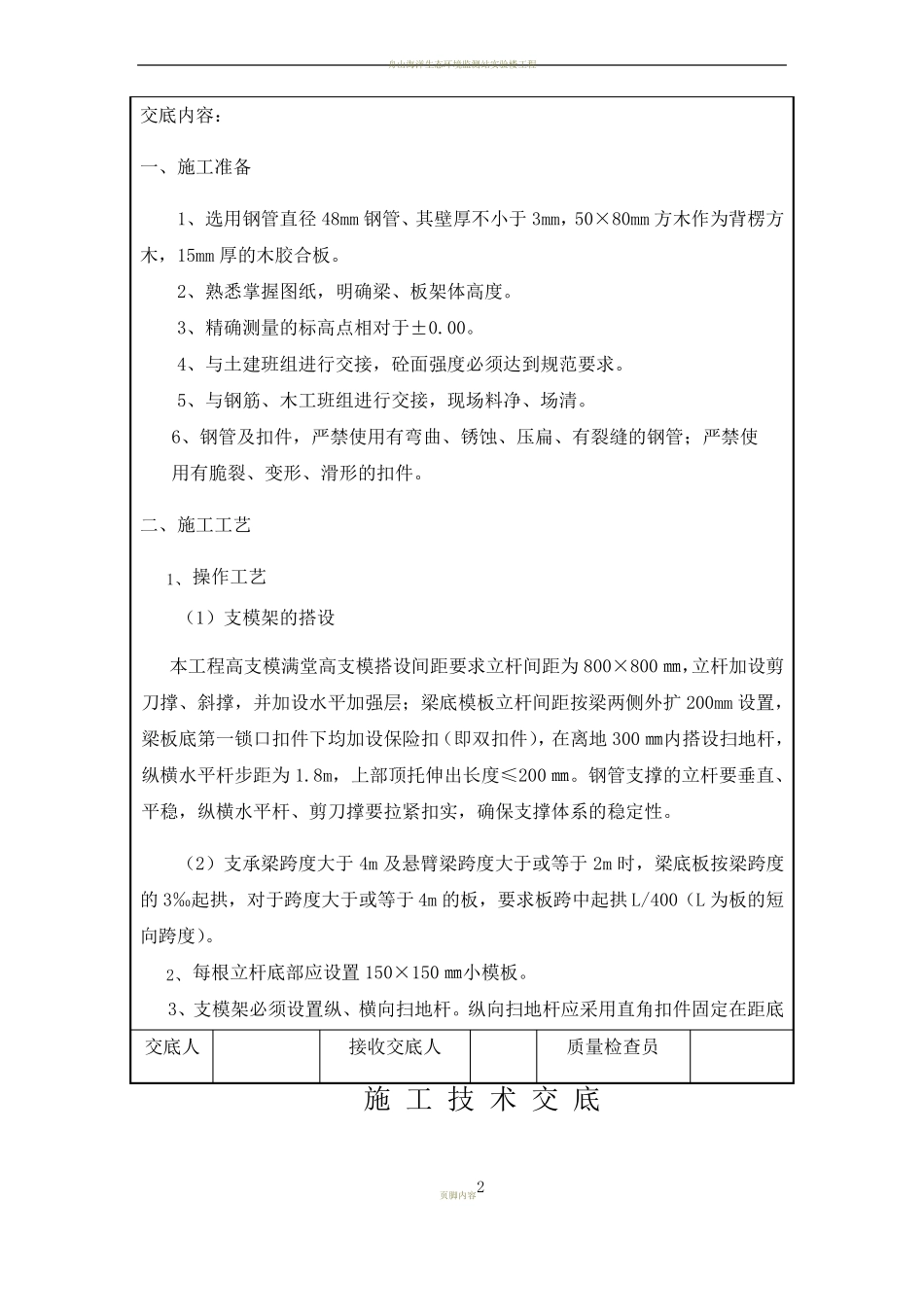

舟山海洋生态环境监测站实验楼工程施 工 技 术 交 底工程名称阜康 7#楼、A、B 座大棚交底时间交底部位施工单位新疆天恒基建筑工程有限公司工种架体工架体页脚内容1舟山海洋生态环境监测站实验楼工程交底内容：一、施工准备1、选用钢管直径 48mm 钢管、其壁厚不小于 3mm，50×80mm 方木作为背楞方木，15mm 厚的木胶合板。2、熟悉掌握图纸，明确梁、板架体高度。3、精确测量的标高点相对于±0.00。4、与土建班组进行交接，砼面强度必须达到规范要求。5、与钢筋、木工班组进行交接，现场料净、场清。6、钢管及扣件，严禁使用有弯曲、锈蚀、压扁、有裂缝的钢管；严禁使用有脆裂、变形、滑形的扣件。二、施工工艺1、操作工艺（1）支模架的搭设本工程高支模满堂高支模搭设间距要求立杆间距为 800×800 ㎜，立杆加设剪刀撑、斜撑，并加设水平加强层；梁底模板立杆间距按梁两侧外扩 200mm 设置，梁板底第一锁口扣件下均加设保险扣（即双扣件），在离地 300 ㎜内搭设扫地杆，纵横水平杆步距为 1.8m，上部顶托伸出长度≤200 ㎜。钢管支撑的立杆要垂直、平稳，纵横水平杆、剪刀撑要拉紧扣实，确保支撑体系的稳定性。（2）支承梁跨度大于 4m 及悬臂梁跨度大于或等于 2m 时，梁底板按梁跨度的 3‰起拱，对于跨度大于或等于 4m 的板，要求板跨中起拱 L/400（L 为板的短向跨度）。2、每根立杆底部应设置 150×150 ㎜小模板。 3、支模架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底交底人接收交底人质量检查员施 工 技 术 交 底页脚内容2舟山海洋生态环境监测站实验楼工程工程名称阜康 7#楼、A、B 座大棚交底时间交底部位架体架体工施工单位新疆天恒基建筑工程有限公司工种交底内容：座上皮不大于 300mm 处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。4、立杆接头必须采用对接扣件连接。对接，搭接应符合下列规定：（1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm；各接头中心在主节点的距离不宜大于步距的 1/3；5、支架立杆应竖直设置，2m 高度的垂直允许偏差为 15mm；6、支架立杆根部的可调底座伸出长度＜300mm，顶部的可...
