政排水管道检测大纲

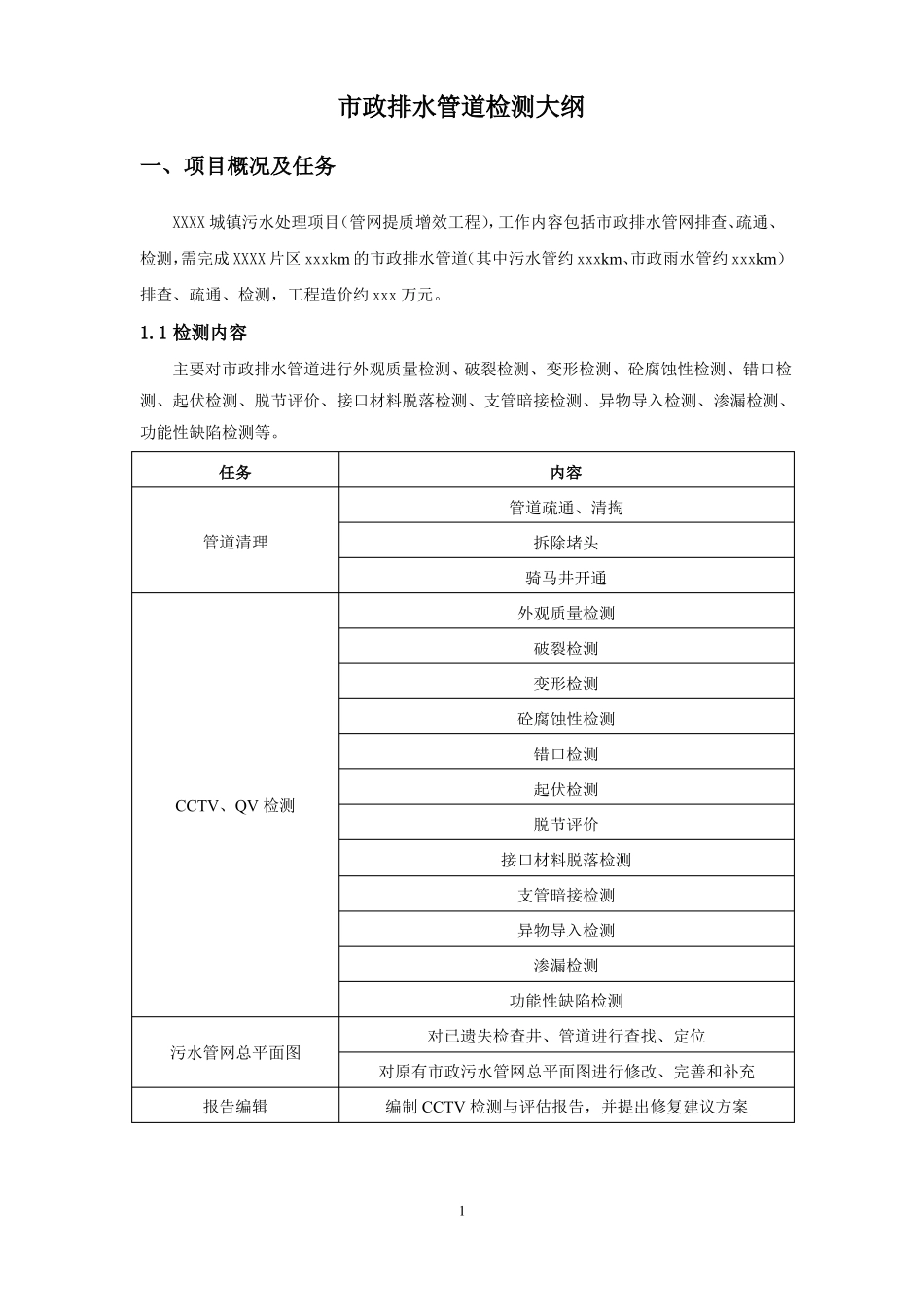

市政排水管道检测大纲一、项目概况及任务XXXX 城镇污水处理项目（管网提质增效工程），工作内容包括市政排水管网排查、疏通、检测，需完成 XXXX 片区 xxxkm 的市政排水管道（其中污水管约 xxxkm、市政雨水管约 xxxkm）排查、疏通、检测，工程造价约 xxx 万元。1.1 检测内容主要对市政排水管道进行外观质量检测、破裂检测、变形检测、砼腐蚀性检测、错口检测、起伏检测、脱节评价、接口材料脱落检测、支管暗接检测、异物导入检测、渗漏检测、功能性缺陷检测等。任务内容管道疏通、清掏管道清理拆除堵头骑马井开通外观质量检测破裂检测变形检测砼腐蚀性检测错口检测CCTV、QV 检测起伏检测脱节评价接口材料脱落检测支管暗接检测异物导入检测渗漏检测功能性缺陷检测对已遗失检查井、管道进行查找、定位污水管网总平面图对原有市政污水管网总平面图进行修改、完善和补充报告编辑编制 CCTV 检测与评估报告，并提出修复建议方案11.2 成果资料1、现场工作记录资料，包括：检测现场记录表、检查井及排水口检查记录表、现场照片。2、管道检测资料：校核管道的基本数据、评定检测所发现的缺陷的性质和等级、管道检测的评估报告等。3、全部管道、管道井的影像资料、含标高及走向的平面图等。同时该部分资料要强求能够可作为市级考核的竣工测绘报告。4、完成检测与评估报告。1.3 项目实施依据及要求1.3.1 工作依据1、CJJ181-2012《城镇排水管道检测与评估技术规程》；2、CJJ61-2017《城市地下管线探测技术规程》；3、CJJ6-2009《城镇排水管道维护安全技术规程》；4、CJJ68-2016《城镇排水管渠与泵站运行、维护及安全技术规程》；5、GB/T50344-2004《建筑结构检测技术标准》；6、CJJ/T8-2011《城市测量规范》；7、CJJ61-2003《城市地下管线探测技术规程》；8、GB50300-2013《建筑工程施工质量验收统一标准》；9、CJJ/T73-2010《卫星定位城市测量技术规范》；10、GB/T20257.1-2007《国家基本比例尺地图图式第 1 部分：1:500、1:1000、1:2000地形图图式》。1.3.2 精度要求1、地下管线普查精度要求明显管线点的埋深：误差不得超过±5cm。地下隐蔽管线点的探查精度：水平位置限差δts=0.10h；埋深限差δth=0.15h。h 为管线的中心埋深，单位为厘米，当 h<100cm 时，则以 100cm 代入计算。2、地下管线测量精度要求平面位置中误差（相对于邻近控制点）不得大于±5cm；高程测量中误差（相对于邻近高程控制点）不得大于±3cm。3、地下管线图测绘精...
