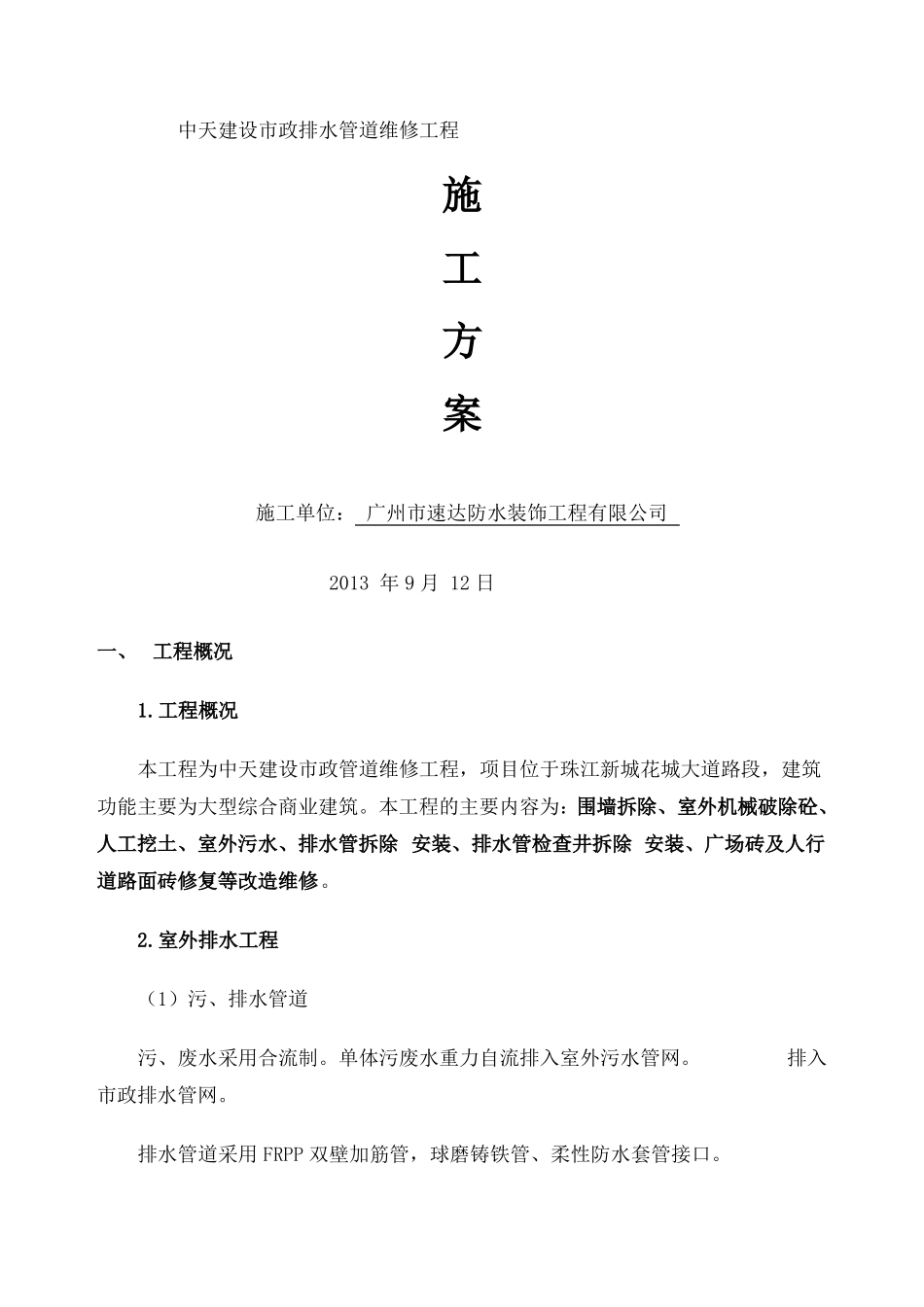

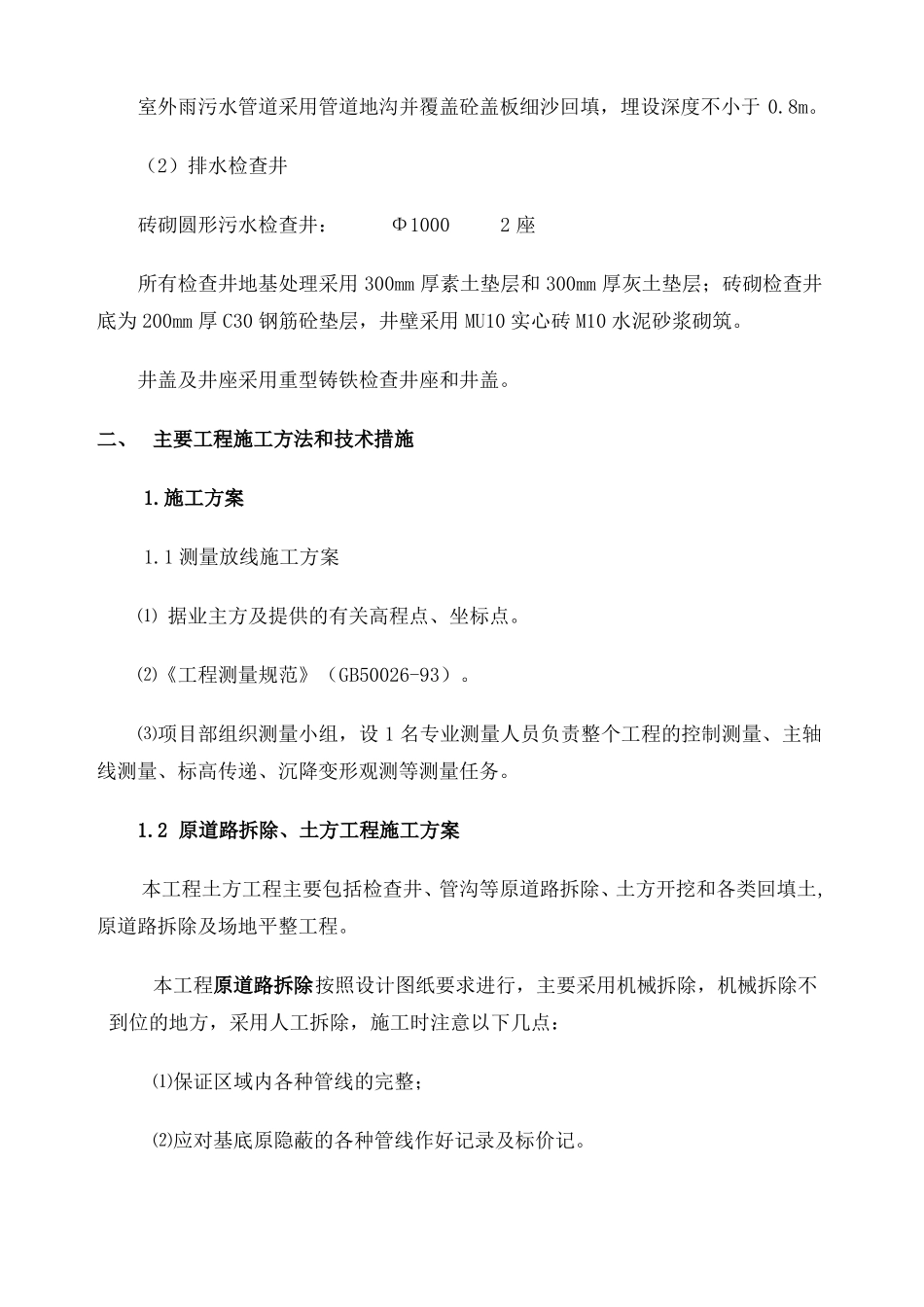

中天建设市政排水管道维修工程施工方案施工单位： 广州市速达防水装饰工程有限公司2013 年 9 月 12 日一、 工程概况1.工程概况本工程为中天建设市政管道维修工程，项目位于珠江新城花城大道路段，建筑功能主要为大型综合商业建筑。本工程的主要内容为：围墙拆除、室外机械破除砼、人工挖土、室外污水、排水管拆除 安装、排水管检查井拆除 安装、广场砖及人行道路面砖修复等改造维修。2.室外排水工程（1）污、排水管道污、废水采用合流制。单体污废水重力自流排入室外污水管网。排入市政排水管网。排水管道采用 FRPP 双壁加筋管，球磨铸铁管、柔性防水套管接口。室外雨污水管道采用管道地沟并覆盖砼盖板细沙回填，埋设深度不小于 0.8m。（2）排水检查井砖砌圆形污水检查井：Φ1000 2 座所有检查井地基处理采用 300mm 厚素土垫层和 300mm 厚灰土垫层；砖砌检查井底为 200mm 厚 C30 钢筋砼垫层，井壁采用 MU10 实心砖 M10 水泥砂浆砌筑。井盖及井座采用重型铸铁检查井座和井盖。二、 主要工程施工方法和技术措施1.施工方案1.1 测量放线施工方案⑴ 据业主方及提供的有关高程点、坐标点。⑵《工程测量规范》（GB50026-93）。⑶项目部组织测量小组，设 1 名专业测量人员负责整个工程的控制测量、主轴线测量、标高传递、沉降变形观测等测量任务。1.2 原道路拆除、土方工程施工方案本工程土方工程主要包括检查井、管沟等原道路拆除、土方开挖和各类回填土,原道路拆除及场地平整工程。本工程原道路拆除按照设计图纸要求进行，主要采用机械拆除，机械拆除不到位的地方，采用人工拆除，施工时注意以下几点：⑴保证区域内各种管线的完整；⑵应对基底原隐蔽的各种管线作好记录及标价记。⑶恢复前，应根据作好的记录及标价记，采用相同的材料恢复、根据施工条件等，合理选择施工机械；本工程土方工程主要包括检查井、管沟等原道路拆除、土方开挖和各类回填土。1.3 污、排水管道工程施工方案本工程污、排水管道根据变更采用钢筋砼管，橡胶圈接口，防护距离内敷设在砼管沟内；其它采用直埋方式敷设。㈠ 施工工艺流程定位放线测量㈡操作工艺⑴ 定位放线测量管道铺设安装沟槽开挖灌水、通水试验基底处理回填土1） 校核中线、定施工控制桩；在引测水准点时，同时校测原有管道出入口与本管线交叉管线的高程。2） 放沟槽开挖线：依据设计要求的埋深、土层情况、管径大小等计算出开槽宽度、深度，在地面上定出沟槽上口边线位置，作...
