网络综合布线考试复习题

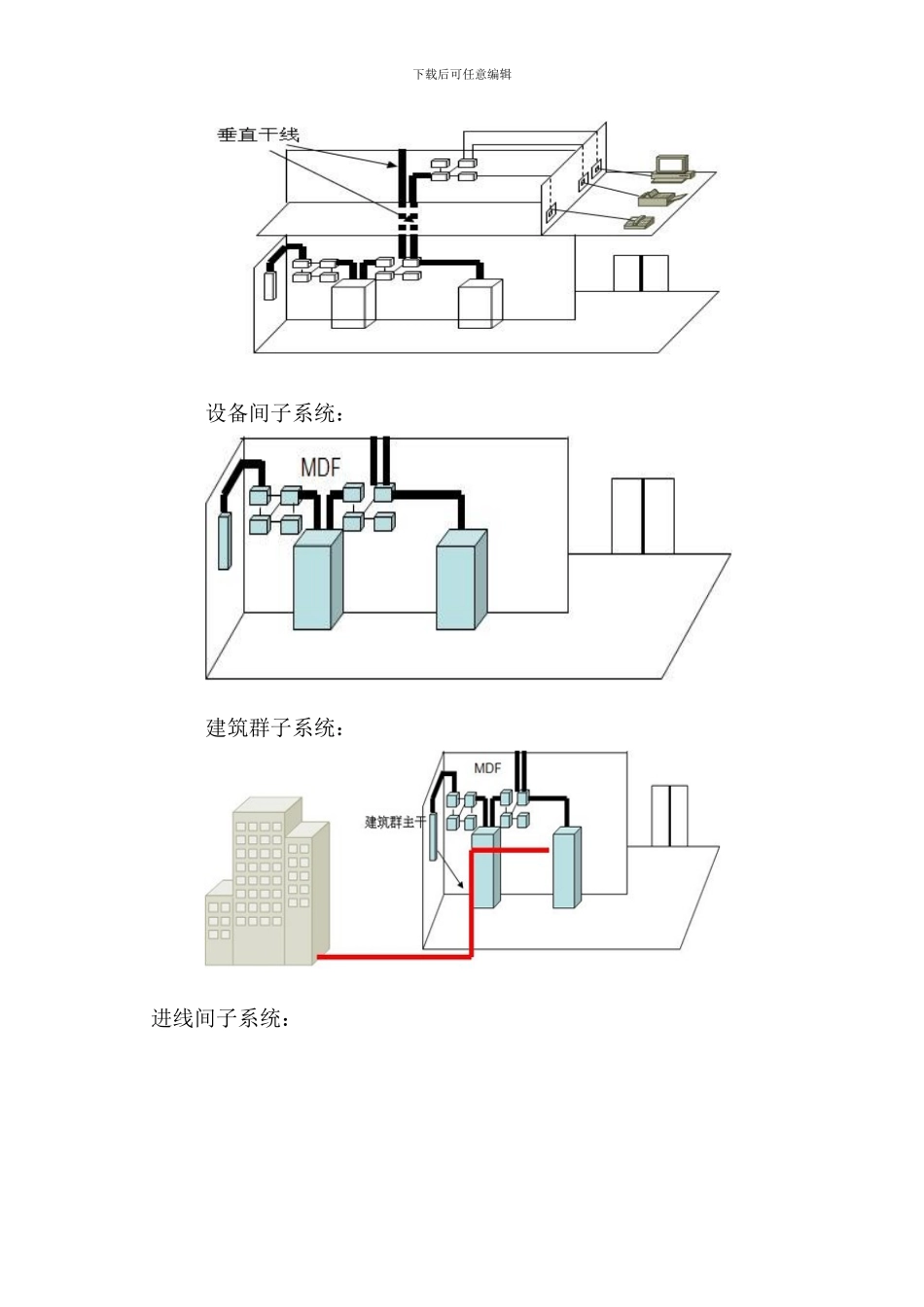

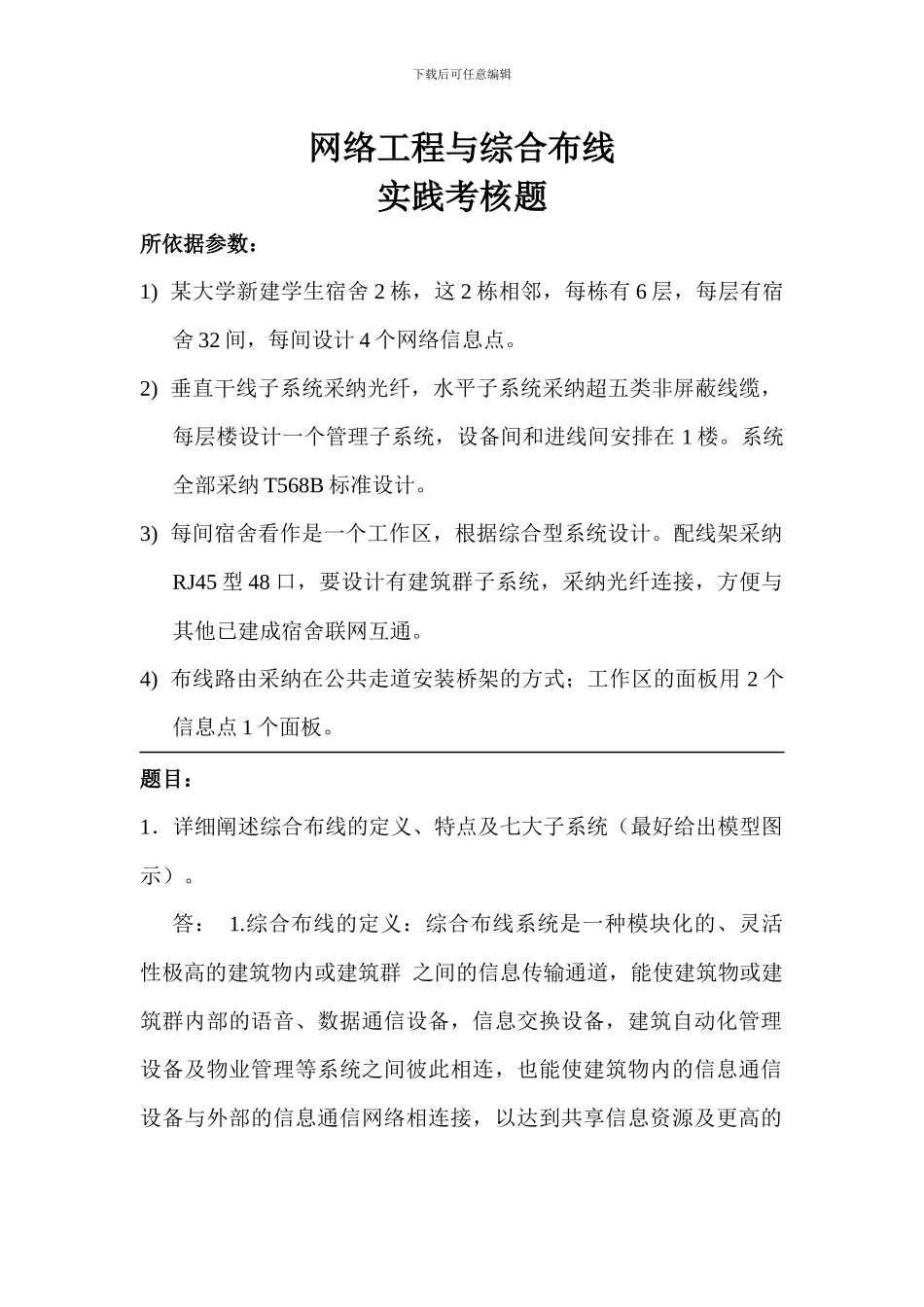

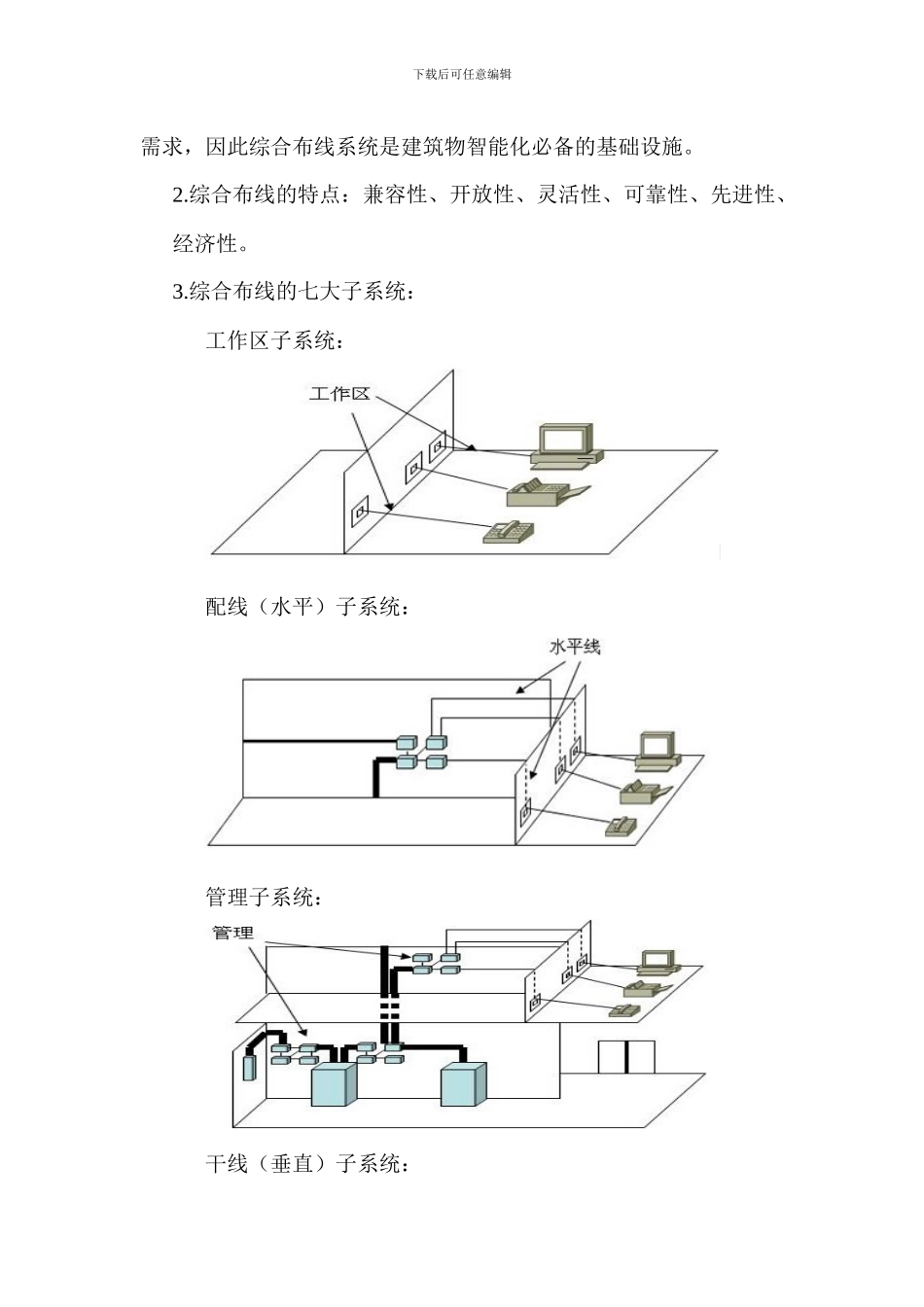

下载后可任意编辑网络工程与综合布线实践考核题所依据参数：1) 某大学新建学生宿舍 2 栋，这 2 栋相邻，每栋有 6 层，每层有宿舍 32 间，每间设计 4 个网络信息点。2) 垂直干线子系统采纳光纤，水平子系统采纳超五类非屏蔽线缆，每层楼设计一个管理子系统，设备间和进线间安排在 1 楼。系统全部采纳 T568B 标准设计。3) 每间宿舍看作是一个工作区，根据综合型系统设计。配线架采纳RJ45 型 48 口，要设计有建筑群子系统，采纳光纤连接，方便与其他已建成宿舍联网互通。4) 布线路由采纳在公共走道安装桥架的方式；工作区的面板用 2 个信息点 1 个面板。题目：1．详细阐述综合布线的定义、特点及七大子系统（最好给出模型图示）。答： 1.综合布线的定义：综合布线系统是一种模块化的、灵活性极高的建筑物内或建筑群 之间的信息传输通道，能使建筑物或建筑群内部的语音、数据通信设备，信息交换设备，建筑自动化管理设备及物业管理等系统之间彼此相连，也能使建筑物内的信息通信设备与外部的信息通信网络相连接，以达到共享信息资源及更高的下载后可任意编辑需求，因此综合布线系统是建筑物智能化必备的基础设施。2.综合布线的特点：兼容性、开放性、灵活性、可靠性、先进性、经济性。3.综合布线的七大子系统：工作区子系统：配线（水平）子系统：管理子系统：干线（垂直）子系统：下载后可任意编辑设备间子系统：建筑群子系统： 进线间子系统：下载后可任意编辑 2．给出信息点的统计表，并概算信息点的工程造价。（网络信息点的单价是 50 元）答： （1）信息点统计表： 学生宿舍网络信息点统计表楼号楼层号房间号合计12...23B1F4441FFFFFB2F1 FFFFF合计1536 （2） 信息点的工程造价： 每栋每层：4*32=128（个） 每栋：6*128=768（个） 总需求：2*768=1536（个）下载后可任意编辑 工程造价：1536*50=76800（元） 3．每个楼层最远的信息点到配线间的距离为 70 米，每个楼层最近的信息点到配线间的距离为 10 米。请确定两幢楼应选用的水平布线线缆的类型并估算出两幢楼所需的水平布线线缆总用量。实施布线工程应订购多少箱电缆（每箱 305 米）？答：水平布线线缆 70<90 米由于系统都采纳 T568B 标准设计，所以最好选择超五类非屏蔽线缆。每层用量：c1=[0.55(70+10)+6]*128=6400（米）每栋用量：c2=6400*6=38400（米）总用量：C=2*38400=76800（米）76800/305≈126（箱） 4．写出 T568B 标准的线序...
