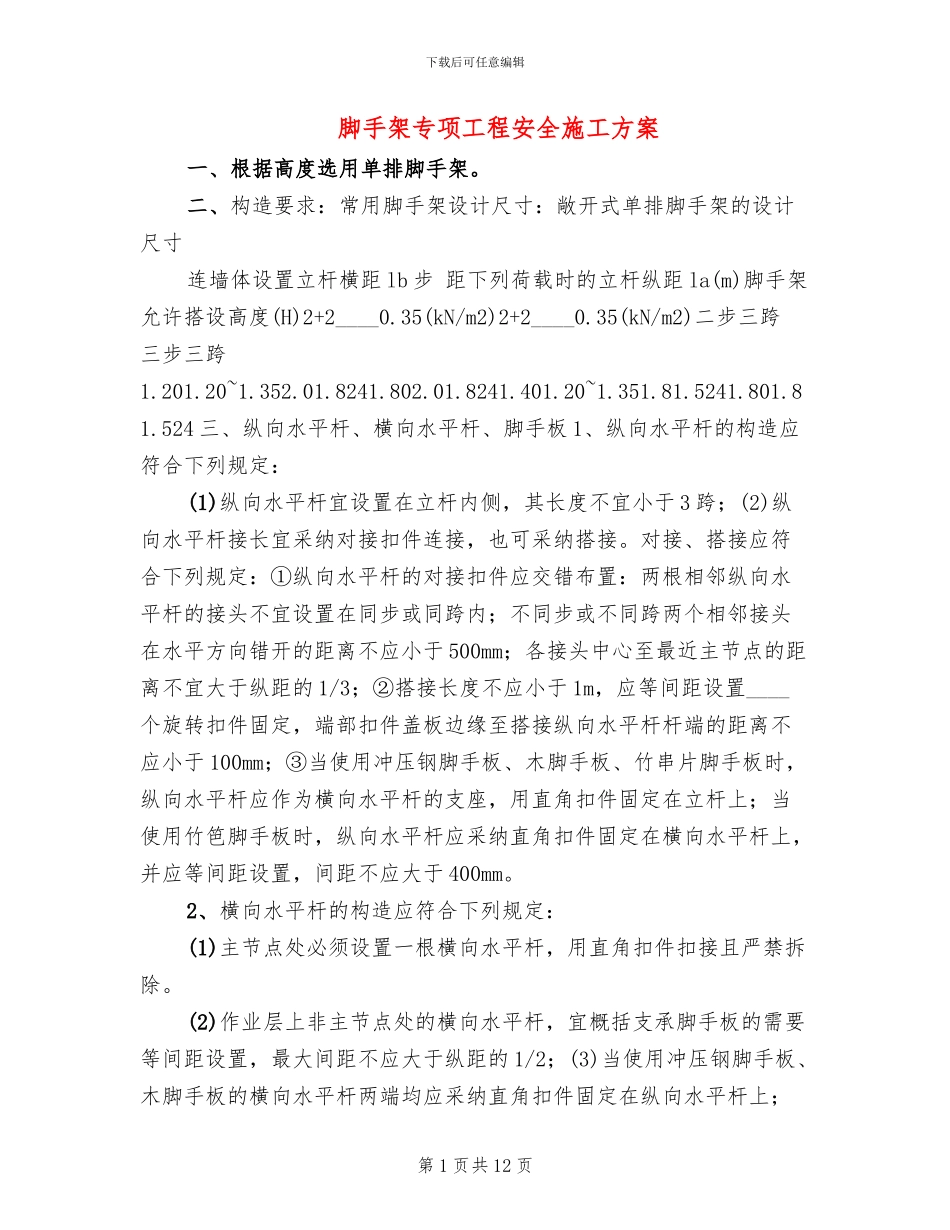

脚手架专项工程安全施工方案VIP专享

下载后可任意编辑脚手架专项工程安全施工方案一、根据高度选用单排脚手架。二、构造要求：常用脚手架设计尺寸：敞开式单排脚手架的设计尺寸连墙体设置立杆横距 lb 步 距下列荷载时的立杆纵距 la(m)脚手架允许搭设高度(H)2+2____0.35(kN/m2)2+2____0.35(kN/m2)二步三跨 三步三跨1.201.20~1.352.01.8241.802.01.8241.401.20~1.351.81.5241.801.81.524 三、纵向水平杆、横向水平杆、脚手板 1、纵向水平杆的构造应符合下列规定：(1)纵向水平杆宜设置在立杆内侧，其长度不宜小于 3 跨；(2)纵向水平杆接长宜采纳对接扣件连接，也可采纳搭接。对接、搭接应符合下列规定：①纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3；②搭接长度不应小于 1m，应等间距设置____个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm；③当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采纳直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于 400mm。2、横向水平杆的构造应符合下列规定：(1)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。(2)作业层上非主节点处的横向水平杆，宜概括支承脚手板的需要等间距设置，最大间距不应大于纵距的 1/2；(3)当使用冲压钢脚手板、木脚手板的横向水平杆两端均应采纳直角扣件固定在纵向水平杆上；第 1 页共 12 页下载后可任意编辑单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于 180mm。3、脚手板的设置应符合下列规定：(1)作业层脚手板应铺满、铺稳，离开墙面 120~150mm；(2)冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长充小于 2m 时，可采纳两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采纳对接平铺，变可采纳搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取 130~150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于 200mm，其伸出横向水平杆的长度不应小于 100mm。(3)作业层端部脚手板...
