钢筋锥螺纹连接工程技术交底

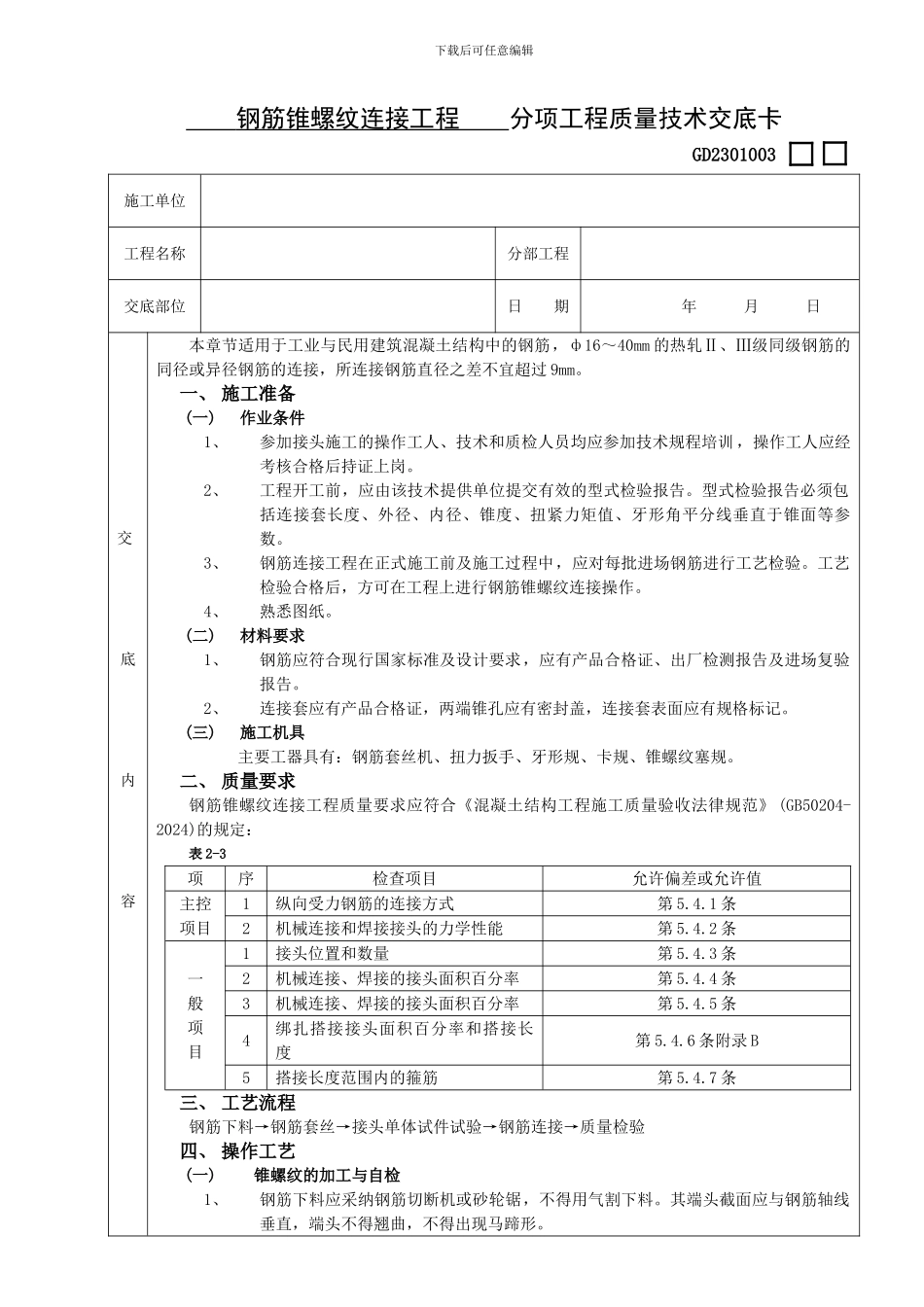

钢筋锥螺纹连接工程技术交底_第1页
1/6

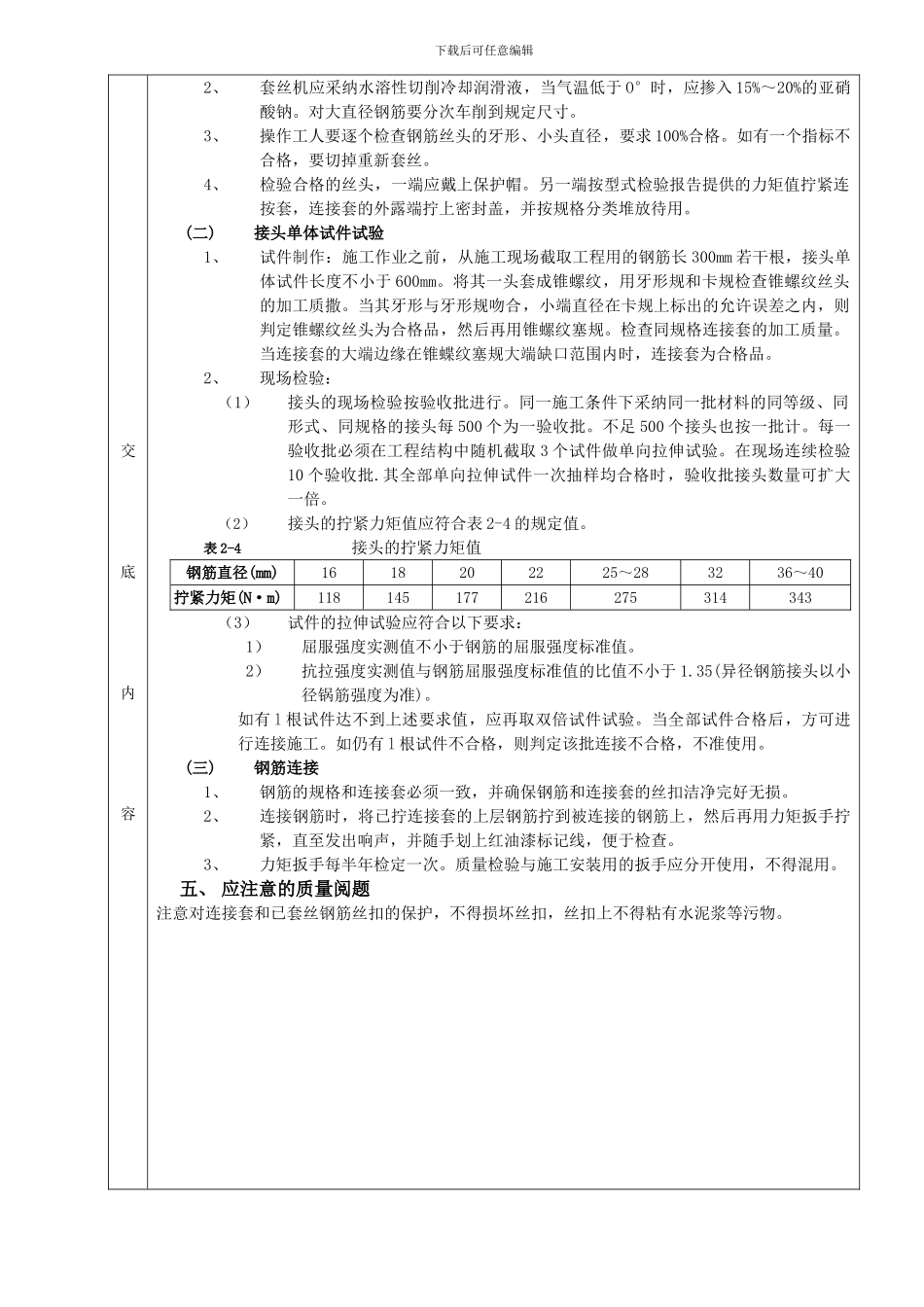

钢筋锥螺纹连接工程技术交底_第2页
2/6
钢筋锥螺纹连接工程技术交底_第3页
3/6
下载后可任意编辑 钢筋锥螺纹连接工程 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容本章节适用于工业与民用建筑混凝土结构中的钢筋,ф16~40mm 的热轧Ⅱ、Ⅲ级同级钢筋的同径或异径钢筋的连接,所连接钢筋直径之差不宜超过 9mm。一、 施工准备(一)作业条件1、参加接头施工的操作工人、技术和质检人员均应参加技术规程培训,操作工人应经考核合格后持证上岗。2、工程开工前,应由该技术提供单位提交有效的型式检验报告。型式检验报告必须包括连接套长度、外径、内径、锥度、扭紧力矩值、牙形角平分线垂直于锥面等参数。3、钢筋连接工程在正式施工前及施工过程中,应对每批进场钢筋进行工艺检验。工艺检验合格后,方可在工程上进行钢筋锥螺纹连接操作。4、熟悉图纸。(二)材料要求1、钢筋应符合现行国家标准及设计要求,应有产品合格证、出厂检测报告及进场复验报告。2、连接套应有产品合格证,两端锥孔应有密封盖,连接套表面应有规格标记。(三)施工机具主要工器具有:钢筋套丝机、扭力扳手、牙形规、卡规、锥螺纹塞规。二、 质量要求钢筋锥螺纹连接工程质量要求应符合《混凝土结构工程施工质量验收法律规范》 (GB50204-2024)的规定:表 2-3项序检查项目允许偏差或允许值主控项目1纵向受力钢筋的连接方式第 5.4.1 条2机械连接和焊接接头的力学性能第 5.4.2 条一般项目1接头位置和数量第 5.4.3 条2机械连接、焊接的接头面积百分率第 5.4.4 条3机械连接、焊接的接头面积百分率第 5.4.5 条4绑扎搭接接头面积百分率和搭接长度第 5.4.6 条附录 B5搭接长度范围内的箍筋第 5.4.7 条三、 工艺流程钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检验四、 操作工艺(一)锥螺纹的加工与自检1、钢筋下料应采纳钢筋切断机或砂轮锯,不得用气割下料。其端头截面应与钢筋轴线垂直,端头不得翘曲,不得出现马蹄形。下载后可任意编辑交底内容2、套丝机应采纳水溶性切削冷却润滑液,当气温低于 O°时,应掺入 15%~20%的亚硝酸钠。对大直径钢筋要分次车削到规定尺寸。3、操作工人要逐个检查钢筋丝头的牙形、小头直径,要求 100%合格。如有一个指标不合格,要切掉重新套丝。4、检验合格的丝头,一端应戴上保护帽。另一端按型式检验报告提供的力矩值拧紧连按套,连接套的外露端拧上密封盖,并按规格分类堆放待用。(二)接头单体试件试验1、试件制作:施工作业之前,从施工现场截取...
