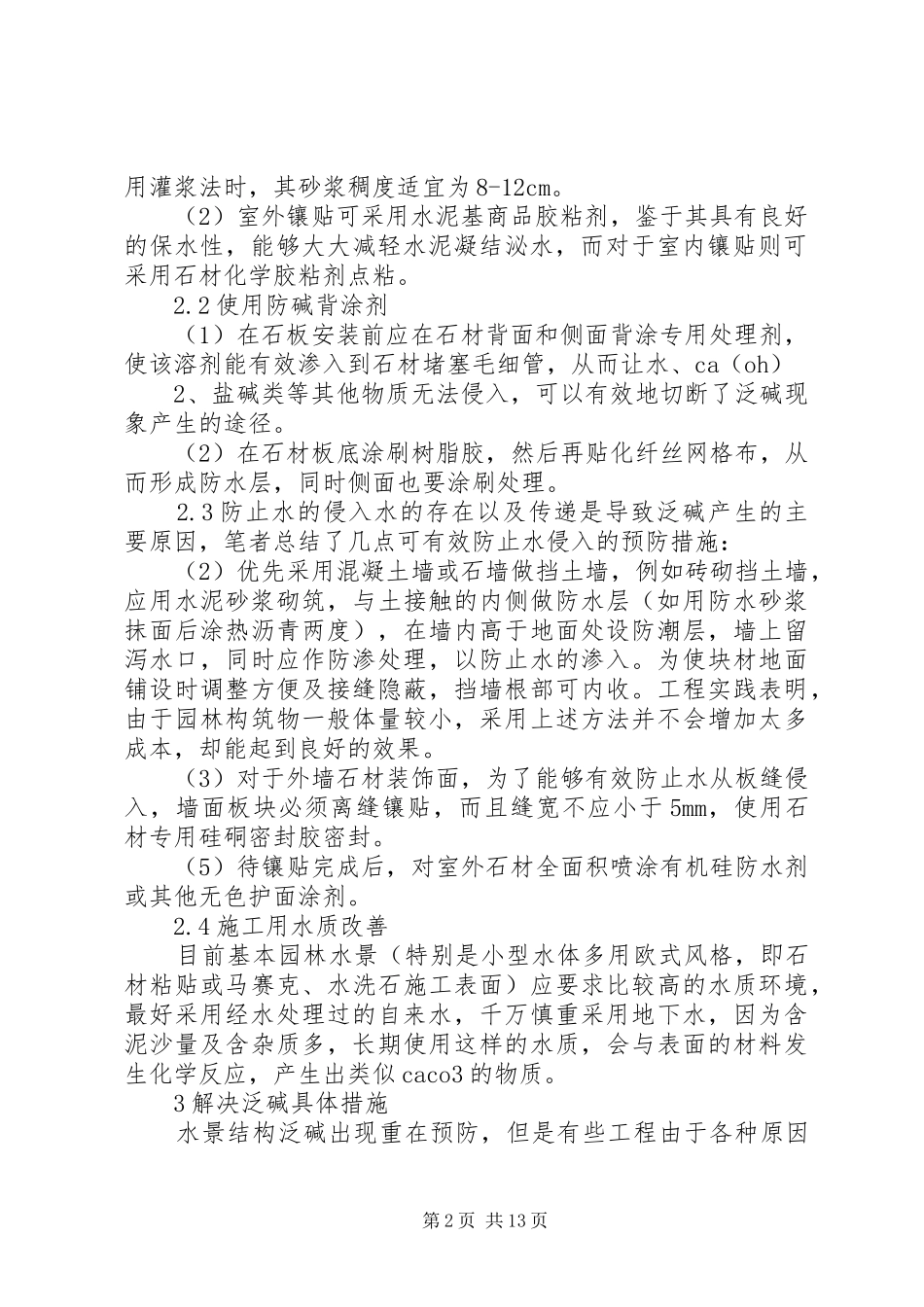

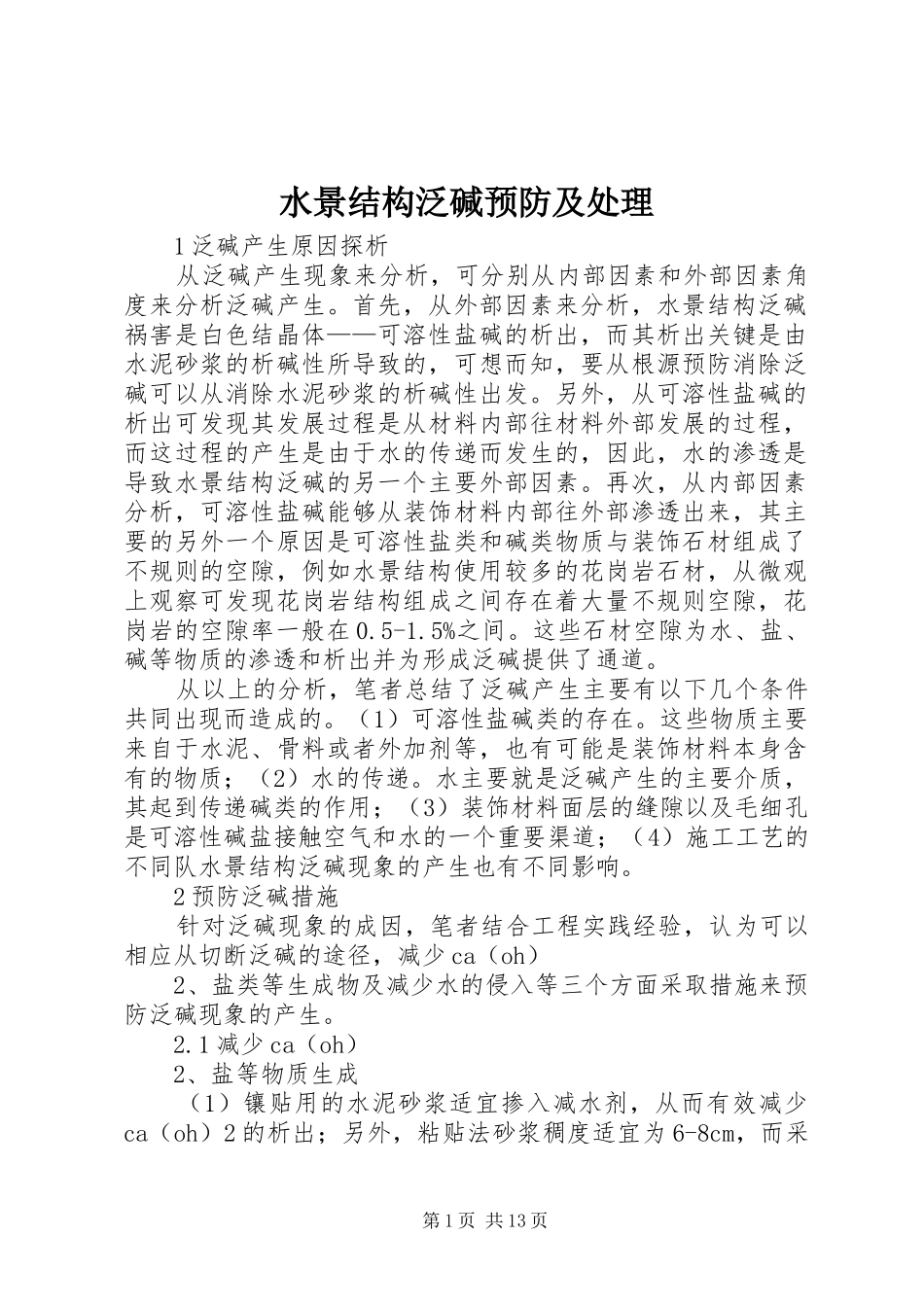

水景结构泛碱预防及处理1泛碱产生原因探析从泛碱产生现象来分析，可分别从内部因素和外部因素角度来分析泛碱产生。首先，从外部因素来分析，水景结构泛碱祸害是白色结晶体——可溶性盐碱的析出，而其析出关键是由水泥砂浆的析碱性所导致的，可想而知，要从根源预防消除泛碱可以从消除水泥砂浆的析碱性出发。另外，从可溶性盐碱的析出可发现其发展过程是从材料内部往材料外部发展的过程，而这过程的产生是由于水的传递而发生的，因此，水的渗透是导致水景结构泛碱的另一个主要外部因素。再次，从内部因素分析，可溶性盐碱能够从装饰材料内部往外部渗透出来，其主要的另外一个原因是可溶性盐类和碱类物质与装饰石材组成了不规则的空隙，例如水景结构使用较多的花岗岩石材，从微观上观察可发现花岗岩结构组成之间存在着大量不规则空隙，花岗岩的空隙率一般在0.5-1.5%之间。这些石材空隙为水、盐、碱等物质的渗透和析出并为形成泛碱提供了通道。从以上的分析，笔者总结了泛碱产生主要有以下几个条件共同出现而造成的。（1）可溶性盐碱类的存在。这些物质主要来自于水泥、骨料或者外加剂等，也有可能是装饰材料本身含有的物质；（2）水的传递。水主要就是泛碱产生的主要介质，其起到传递碱类的作用；（3）装饰材料面层的缝隙以及毛细孔是可溶性碱盐接触空气和水的一个重要渠道；（4）施工工艺的不同队水景结构泛碱现象的产生也有不同影响。2预防泛碱措施针对泛碱现象的成因，笔者结合工程实践经验，认为可以相应从切断泛碱的途径，减少ca（oh）2、盐类等生成物及减少水的侵入等三个方面采取措施来预防泛碱现象的产生。2.1减少ca（oh）2、盐等物质生成（1）镶贴用的水泥砂浆适宜掺入减水剂，从而有效减少ca（oh）2的析出；另外，粘贴法砂浆稠度适宜为6-8cm，而采第1页共13页用灌浆法时，其砂浆稠度适宜为8-12cm。（2）室外镶贴可采用水泥基商品胶粘剂，鉴于其具有良好的保水性，能够大大减轻水泥凝结泌水，而对于室内镶贴则可采用石材化学胶粘剂点粘。2.2使用防碱背涂剂（1）在石板安装前应在石材背面和侧面背涂专用处理剂，使该溶剂能有效渗入到石材堵塞毛细管，从而让水、ca（oh）2、盐碱类等其他物质无法侵入，可以有效地切断了泛碱现象产生的途径。（2）在石材板底涂刷树脂胶，然后再贴化纤丝网格布，从而形成防水层，同时侧面也要涂刷处理。2.3防止水的侵入水的存在以及传递是导致泛碱产生的主要原因，笔者总结了几点可有效防止水侵入的预防措施：（2）优先采用混凝土墙或石墙做挡土墙，例如砖砌挡土墙，应用水泥砂浆砌筑，与土接触的内侧做防水层（如用防水砂浆抹面后涂热沥青两度），在墙内高于地面处设防潮层，墙上留泻水口，同时应作防渗处理，以防止水的渗入。为使块材地面铺设时调整方便及接缝隐蔽，挡墙根部可内收。工程实践表明，由于园林构筑物一般体量较小，采用上述方法并不会增加太多成本，却能起到良好的效果。（3）对于外墙石材装饰面，为了能够有效防止水从板缝侵入，墙面板块必须离缝镶贴，而且缝宽不应小于5mm，使用石材专用硅硐密封胶密封。（5）待镶贴完成后，对室外石材全面积喷涂有机硅防水剂或其他无色护面涂剂。2.4施工用水质改善目前基本园林水景（特别是小型水体多用欧式风格，即石材粘贴或马赛克、水洗石施工表面）应要求比较高的水质环境，最好采用经水处理过的自来水，千万慎重采用地下水，因为含泥沙量及含杂质多，长期使用这样的水质，会与表面的材料发生化学反应，产生出类似caco3的物质。3解决泛碱具体措施水景结构泛碱出现重在预防，但是有些工程由于各种原因第2页共13页造成泛碱现象还是出现了，而对于天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板表面的可以清除），很难清除，故应着重预防，泛碱发生后只可作以下补救。而对于这种情况笔者提出了一些解决泛碱的具体措施。（1）对于已出现泛碱现象的石材贴面的补救方法可通过清洗污染物后在石材之间的缝隙采用玻璃胶，但这是不得已的整改措施。（2）应尽快对墙体、板缝、板面等全面进行防水、密封处理，防止水分继续入侵，使泛碱不再扩大。（3）可...
