长沙理工大学移动通信实习报告

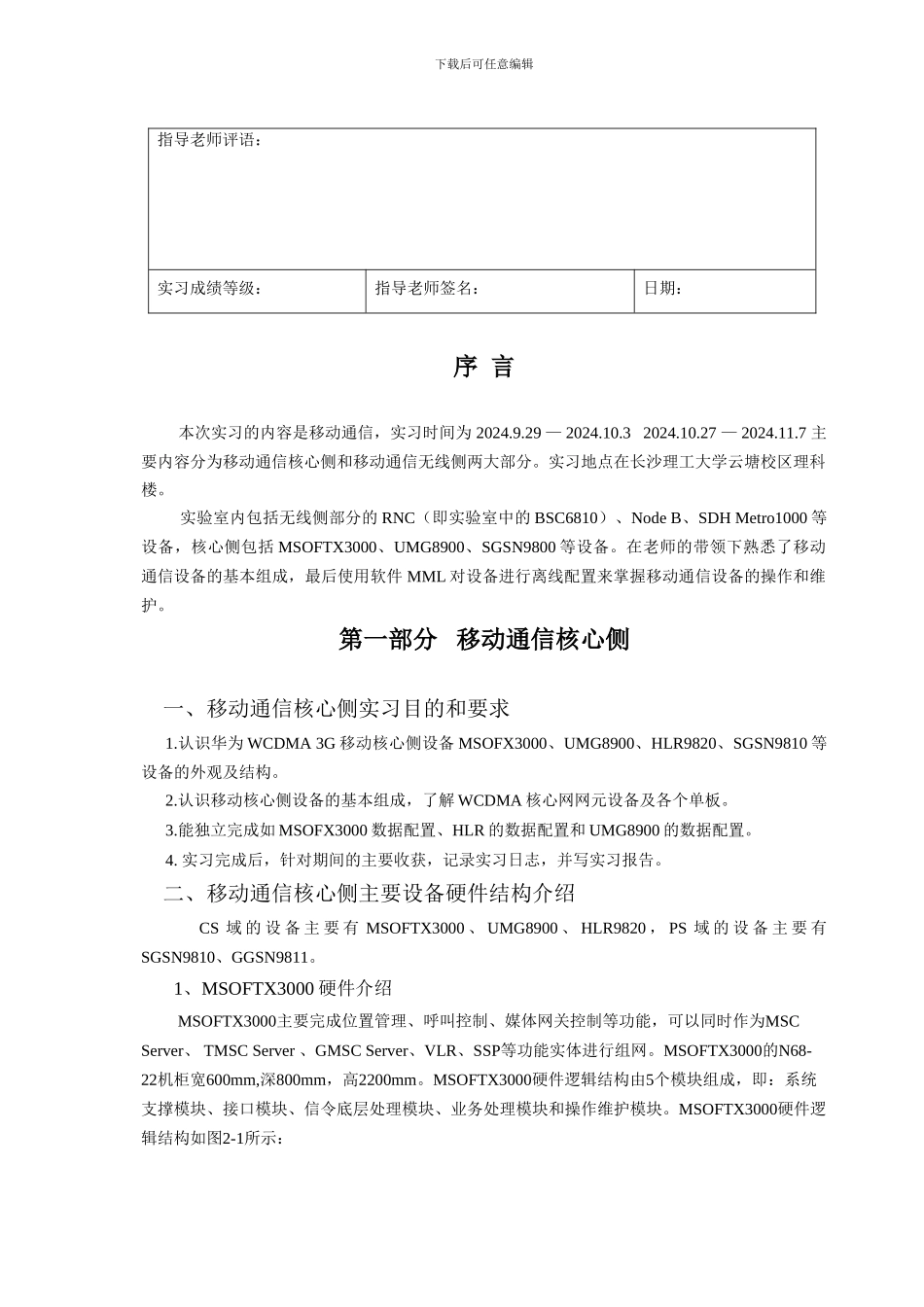

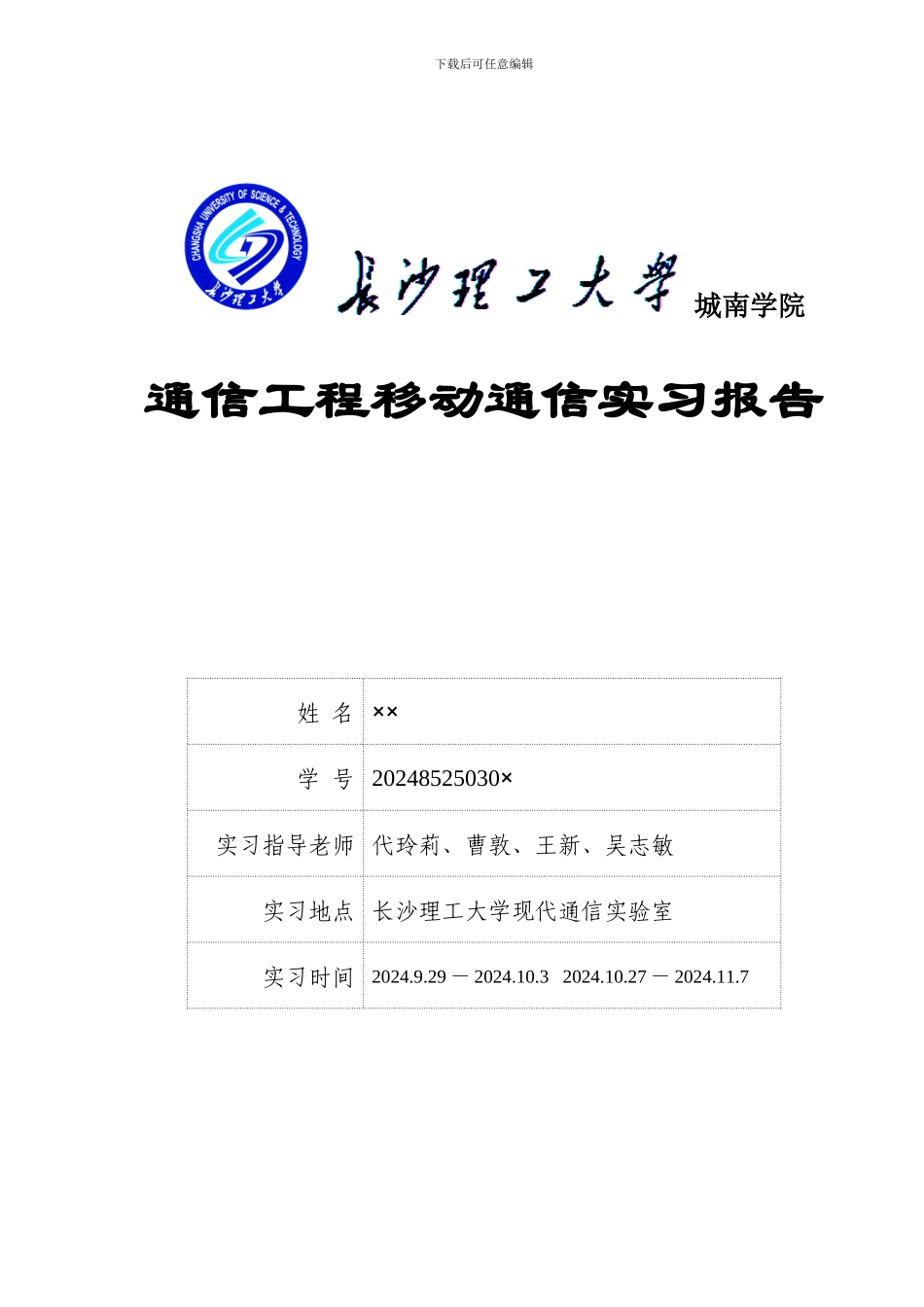

下载后可任意编辑城南学院通信工程移动通信实习报告姓 名 ××学 号 20248525030×实习指导老师 代玲莉、曹敦、王新、吴志敏实习地点 长沙理工大学现代通信实验室实习时间2024.9.29 — 2024.10.3 2024.10.27 — 2024.11.7下载后可任意编辑指导老师评语：实习成绩等级：指导老师签名：日期：序 言 本次实习的内容是移动通信，实习时间为 2024.9.29 — 2024.10.3 2024.10.27 — 2024.11.7 主要内容分为移动通信核心侧和移动通信无线侧两大部分。实习地点在长沙理工大学云塘校区理科楼。 实验室内包括无线侧部分的 RNC（即实验室中的 BSC6810）、Node B、SDH Metro1000 等设备，核心侧包括 MSOFTX3000、UMG8900、SGSN9800 等设备。在老师的带领下熟悉了移动通信设备的基本组成，最后使用软件 MML 对设备进行离线配置来掌握移动通信设备的操作和维护。第一部分 移动通信核心侧 一、移动通信核心侧实习目的和要求1.认识华为 WCDMA 3G 移动核心侧设备 MSOFX3000、UMG8900、HLR9820、SGSN9810 等设备的外观及结构。2.认识移动核心侧设备的基本组成，了解 WCDMA 核心网网元设备及各个单板。3.能独立完成如 MSOFX3000 数据配置、HLR 的数据配置和 UMG8900 的数据配置。4. 实习完成后，针对期间的主要收获，记录实习日志，并写实习报告。 二、移动通信核心侧主要设备硬件结构介绍 CS 域 的 设 备 主 要 有 MSOFTX3000 、 UMG8900 、 HLR9820 ， PS 域 的 设 备 主 要 有SGSN9810、GGSN9811。 1、MSOFTX3000 硬件介绍 MSOFTX3000主要完成位置管理、呼叫控制、媒体网关控制等功能，可以同时作为MSC Server、 TMSC Server 、GMSC Server、VLR、SSP等功能实体进行组网。MSOFTX3000的N68-22机柜宽600mm,深800mm，高2200mm。MSOFTX3000硬件逻辑结构由5个模块组成，即：系统支撑模块、接口模块、信令底层处理模块、业务处理模块和操作维护模块。MSOFTX3000硬件逻辑结构如图2-1所示：下载后可任意编辑NMSEPIEPISIU/SMUSIU/SMUIFMIFMAFMAFMCKICKICPCCPCCCUCCUBSGBSGHSCMGCMGCBUSiGWBiGWBBAM接口模块信令底层处理模块业务处理模块操作维护模块LANSwitchWSWSIP接口ATM接口BITSE1接口BC0#9#系统支撑模块CDBVDBNMSEPIEPISIU/SMUSIU/SMUIFMIFMAFMAFMCKICKICPCCPCCCUCCUBSGBSGHSCMGCMGCBUSiGWBiGWBBAM接口模块信令底层处理模块业务处理模块操作维护模块LANSwitchWSWSIP接口ATM接口BITSE1接口BC...
