吊篮的类别基本构造及使用

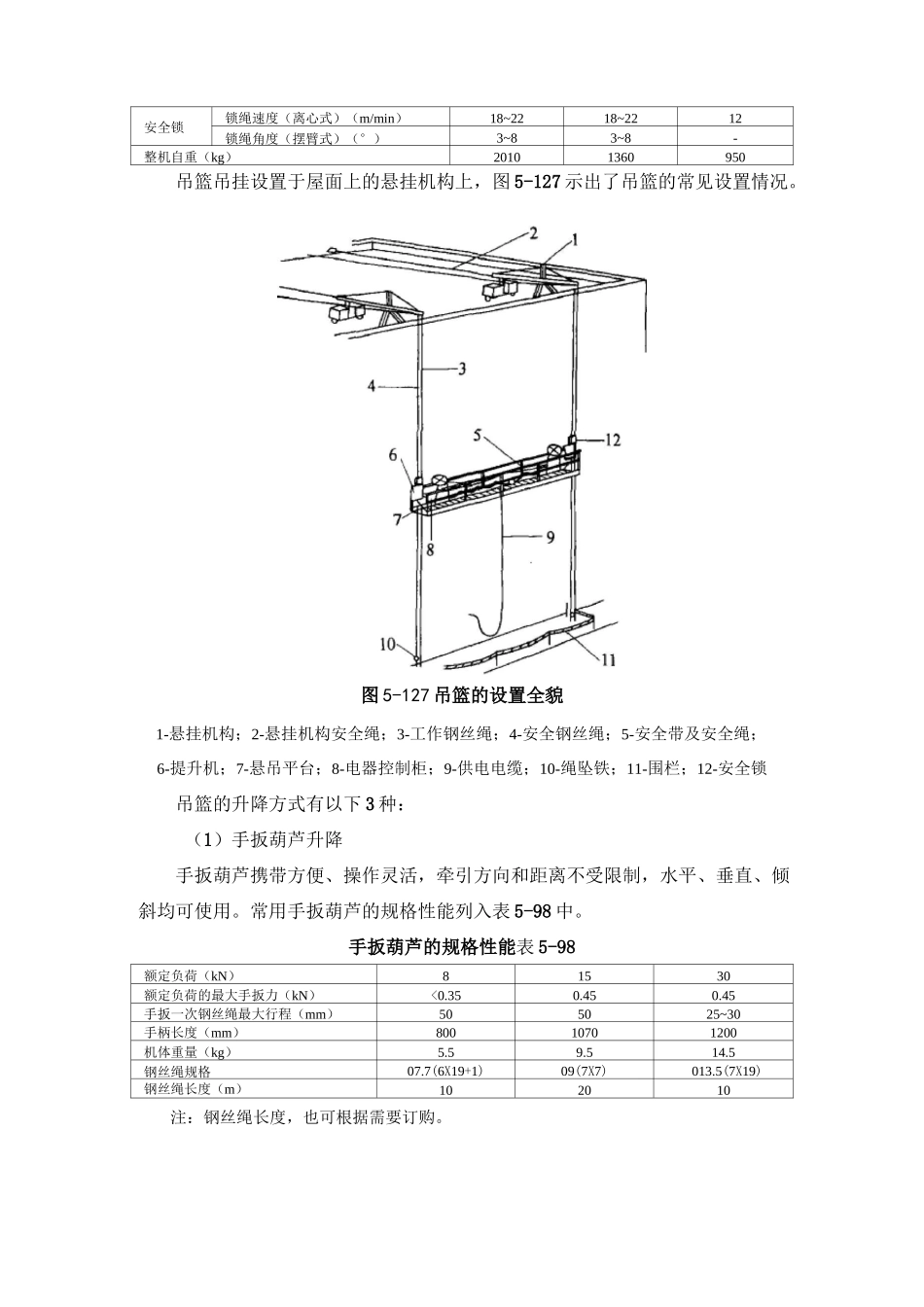

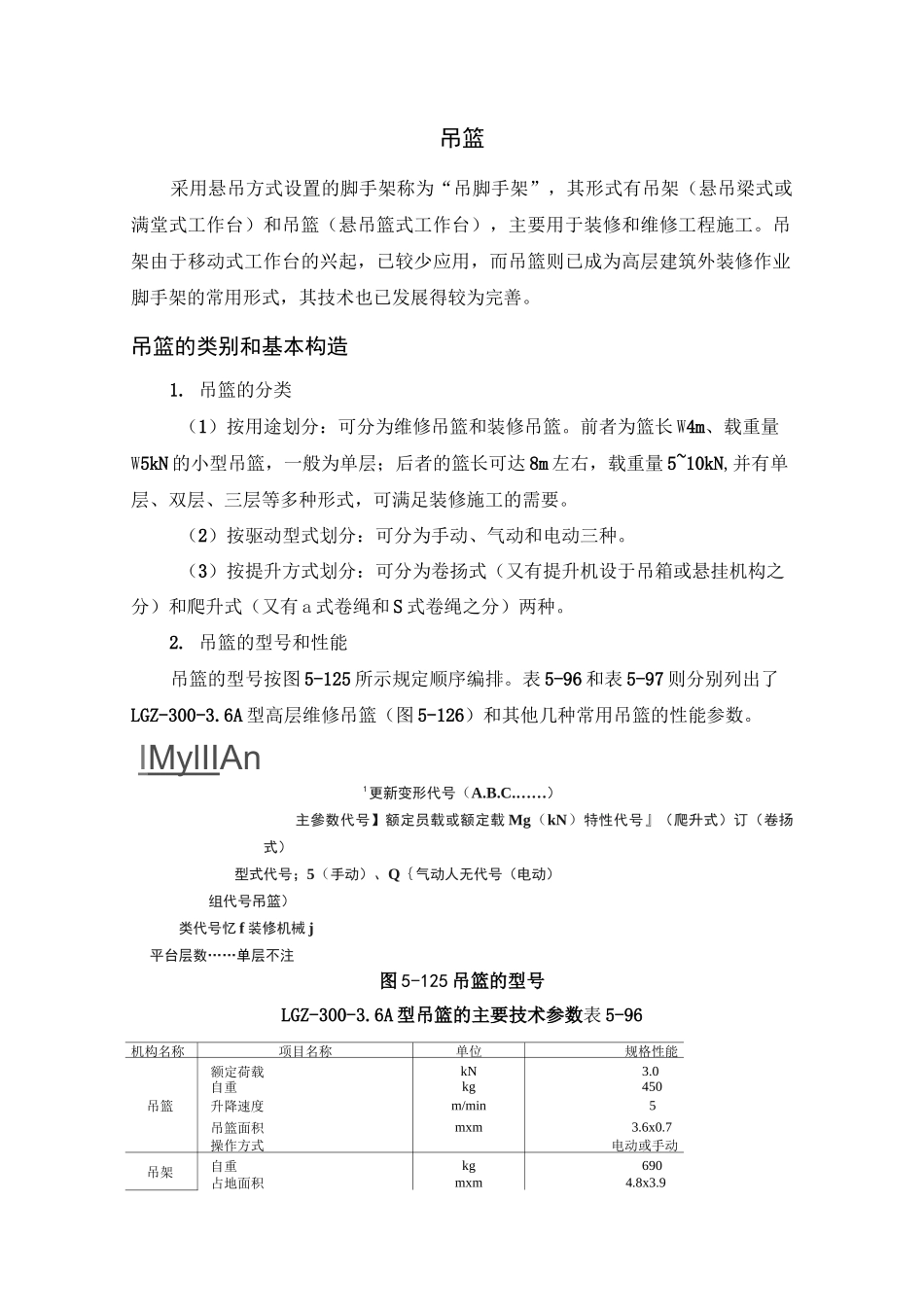

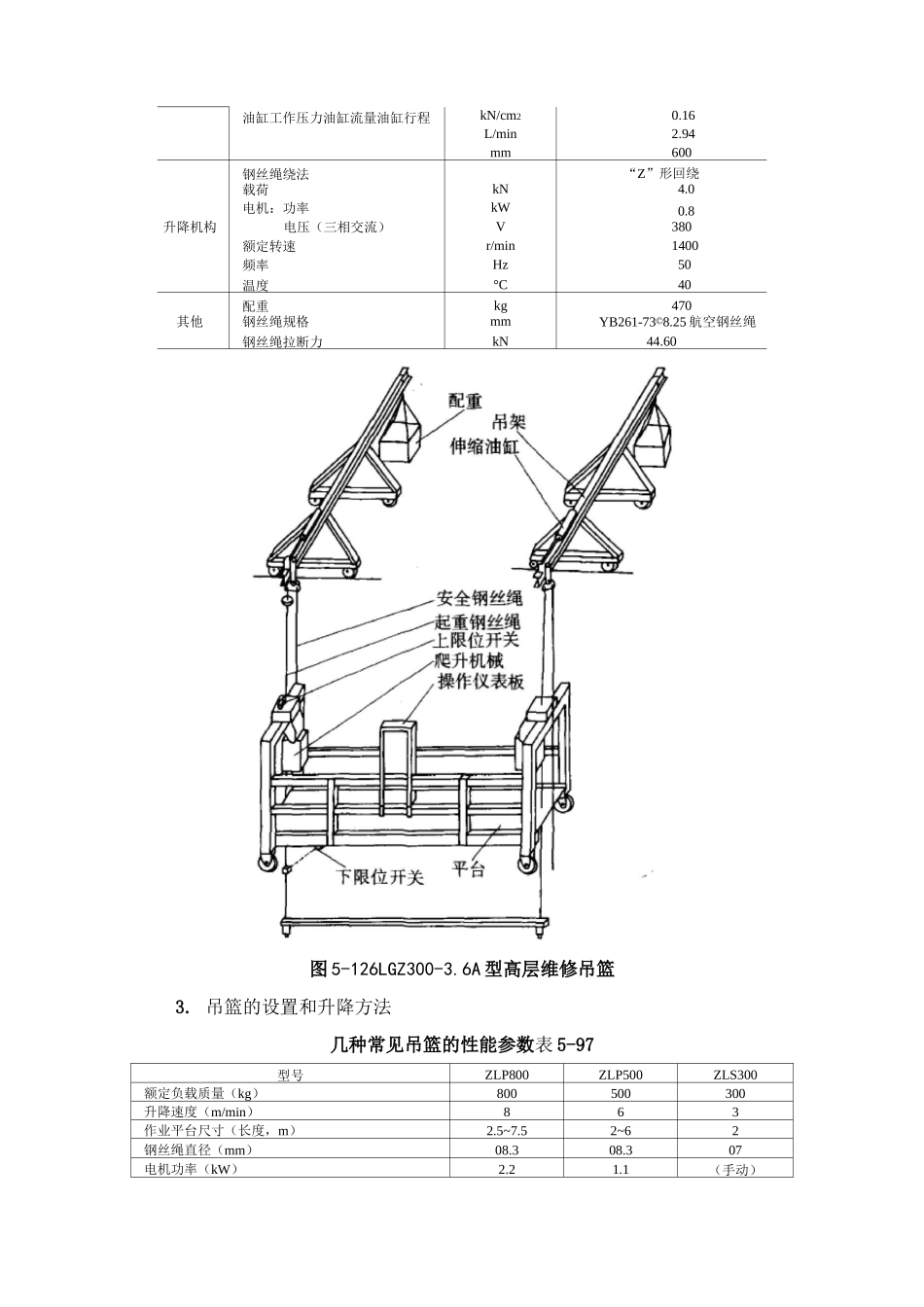

吊篮采用悬吊方式设置的脚手架称为“吊脚手架”，其形式有吊架（悬吊梁式或满堂式工作台）和吊篮（悬吊篮式工作台），主要用于装修和维修工程施工。吊架由于移动式工作台的兴起，已较少应用，而吊篮则已成为高层建筑外装修作业脚手架的常用形式，其技术也已发展得较为完善。吊篮的类别和基本构造1. 吊篮的分类（1）按用途划分：可分为维修吊篮和装修吊篮。前者为篮长 W4m、载重量W5kN 的小型吊篮，一般为单层；后者的篮长可达 8m 左右，载重量 5~10kN,并有单层、双层、三层等多种形式，可满足装修施工的需要。（2）按驱动型式划分：可分为手动、气动和电动三种。（3）按提升方式划分：可分为卷扬式（又有提升机设于吊箱或悬挂机构之分）和爬升式（又有 a 式卷绳和 S 式卷绳之分）两种。2. 吊篮的型号和性能吊篮的型号按图 5-125 所示规定顺序编排。表 5-96 和表 5-97 则分别列出了LGZ-300-3.6A 型高层维修吊篮（图 5-126）和其他几种常用吊篮的性能参数。I MylII An1更新变形代号（A.B.C.……）主參数代号】额定员载或额定载 Mg（kN）特性代号』（爬升式）订（卷扬式）型式代号；5（手动）、Q｛气动人无代号（电动）组代号吊篮）类代号忆 f 装修机械 j平台层数……单层不注图 5-125 吊篮的型号LGZ-300-3.6A 型吊篮的主要技术参数表 5-96机构名称项目名称单位规格性能额定荷载kN3.0自重kg450吊篮升降速度m/min5吊篮面积mxm3.6x0.7操作方式电动或手动吊架自重kg690占地面积mxm4.8x3.9油缸工作压力油缸流量油缸行程kN/cm2L/minmm0.162.94600钢丝绳绕法“Z”形回绕载荷kN4.0电机：功率kW0.8升降机构电压（三相交流）V380额定转速r/min1400频率Hz50温度°C40配重kg470其他钢丝绳规格mmYB261-73©8.25 航空钢丝绳钢丝绳拉断力kN44.60图 5-126LGZ300-3.6A 型高层维修吊篮3. 吊篮的设置和升降方法几种常见吊篮的性能参数表 5-97型号ZLP800ZLP500ZLS300额定负载质量（kg）800500300升降速度（m/min）863作业平台尺寸（长度，m）2.5~7.52~62钢丝绳直径（mm）08.308.307电机功率（kW）2.21.1（手动）安全锁锁绳速度（离心式）（m/min）18~2218~2212锁绳角度（摆臂式）（°）3~83~8-整机自重（kg）20101360950吊篮吊挂设置于屋面上的悬挂机构上，图 5-127 示出了吊篮的常见设置情况。图 5-127 吊篮的设置全貌1-悬挂机构；2-悬挂机构安全绳；3-工作钢丝绳；4-安全钢丝绳；5-安全带及安全绳；6-提升机；7-悬吊平台；8-电器...
