计算机网络管理员操作技能试卷

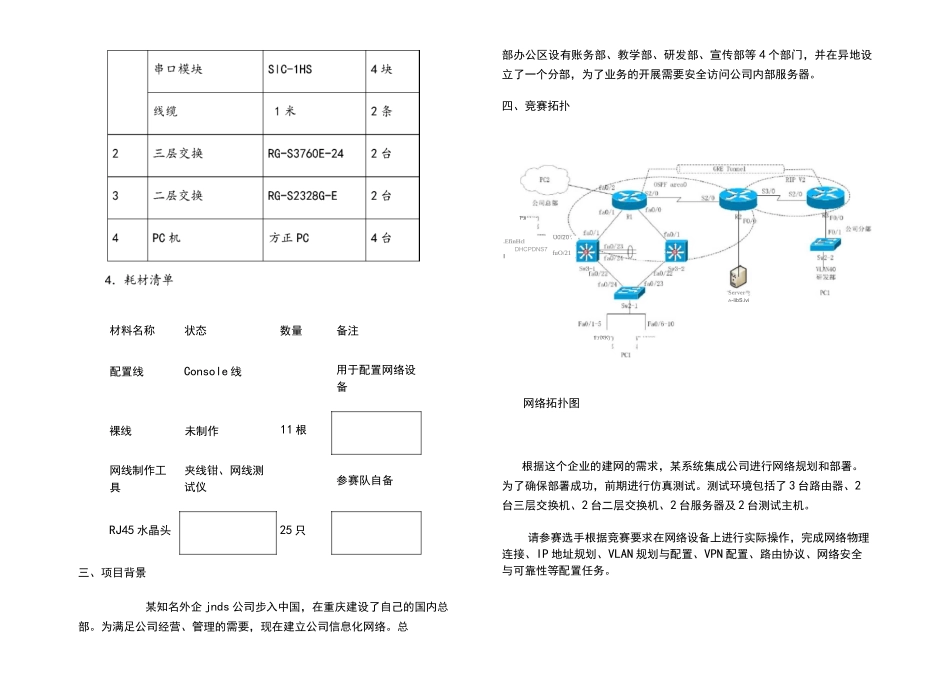

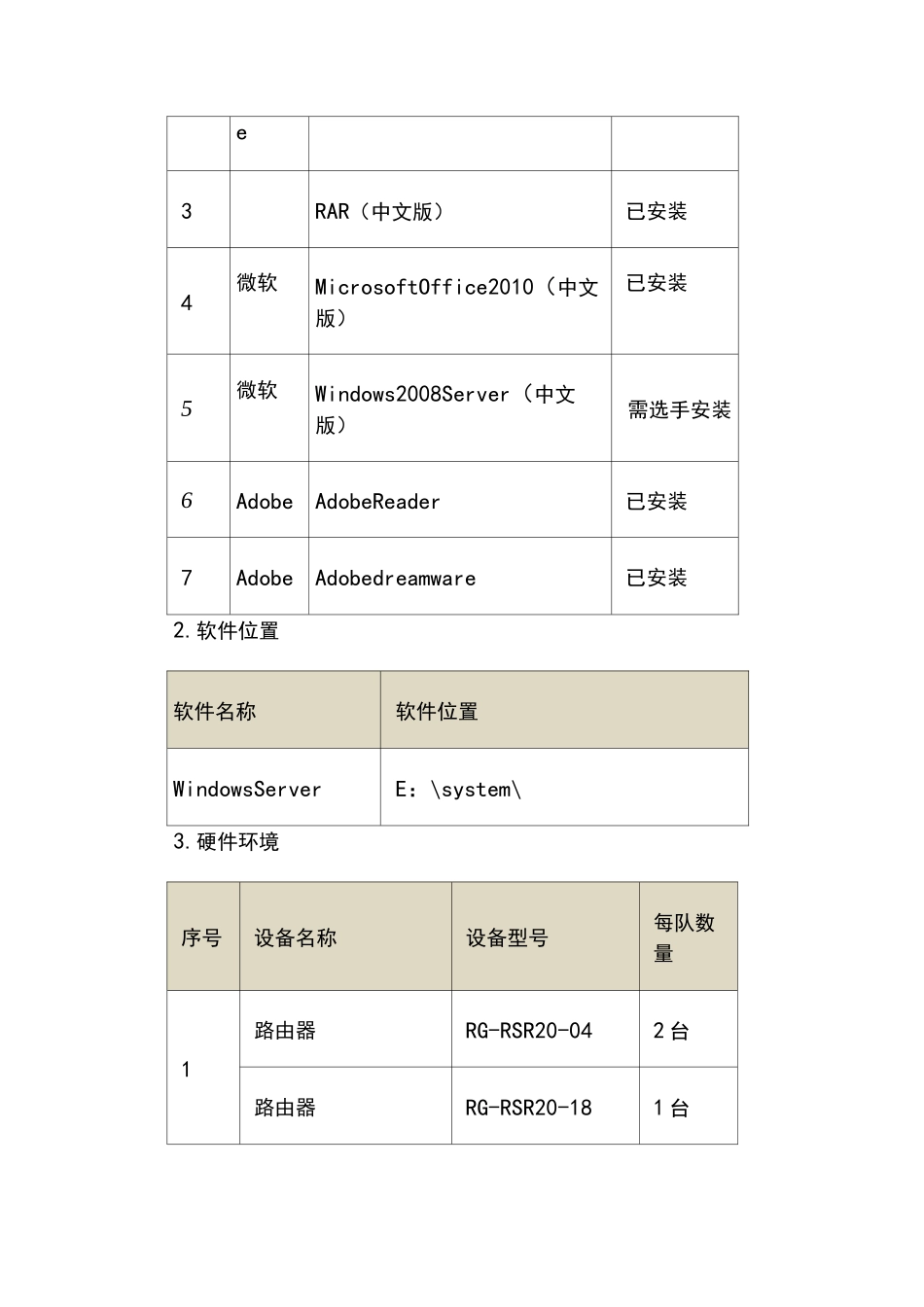

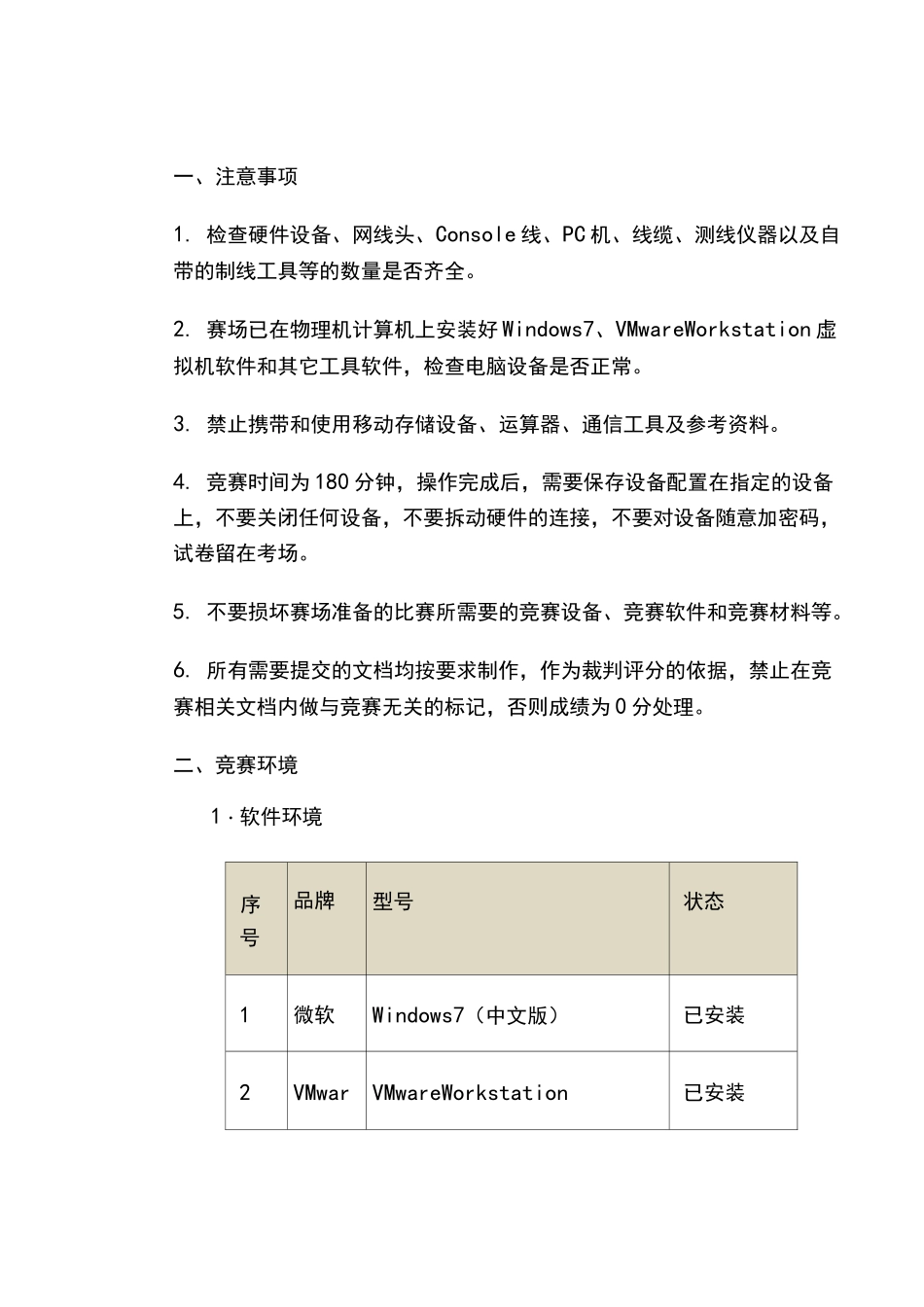

一、注意事项1. 检查硬件设备、网线头、Console 线、PC 机、线缆、测线仪器以及自带的制线工具等的数量是否齐全。2. 赛场已在物理机计算机上安装好 Windows7、VMwareWorkstation 虚拟机软件和其它工具软件，检查电脑设备是否正常。3. 禁止携带和使用移动存储设备、运算器、通信工具及参考资料。4. 竞赛时间为 180 分钟，操作完成后，需要保存设备配置在指定的设备上，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。5. 不要损坏赛场准备的比赛所需要的竞赛设备、竞赛软件和竞赛材料等。6. 所有需要提交的文档均按要求制作，作为裁判评分的依据，禁止在竞赛相关文档内做与竞赛无关的标记，否则成绩为 0 分处理。二、竞赛环境1・软件环境序号品牌型号状态1微软Windows7（中文版）已安装2VMwarVMwareWorkstation已安装e3RAR（中文版）已安装4微软MicrosoftOffice2010（中文版）已安装5微软Windows2008Server（中文版）需选手安装6AdobeAdobeReader已安装7AdobeAdobedreamware已安装2.软件位置软件名称软件位置WindowsServerE：\system\3.硬件环境序号设备名称设备型号每队数量1路由器RG-RSR20-042 台路由器RG-RSR20-181 台部办公区设有账务部、教学部、研发部、宣传部等 4 个部门，并在异地设立了一个分部，为了业务的开展需要安全访问公司内部服务器。四、竞赛拓扑材料名称状态数量备注fuO/21tl.rlXK)7'.IIServer^h--libS.iviDHCPDNS7I.EfinHclU0/20'、配置线Console 线用于配置网络设备网络拓扑图裸线未制作11 根网线制作工具夹线钳、网线测试仪参赛队自备RJ45 水晶头25 只三、项目背景根据这个企业的建网的需求，某系统集成公司进行网络规划和部署。为了确保部署成功，前期进行仿真测试。测试环境包括了 3 台路由器、2台三层交换机、2 台二层交换机、2 台服务器及 2 台测试主机。请参赛选手根据竞赛要求在网络设备上进行实际操作，完成网络物理连接、IP 地址规划、VLAN 规划与配置、VPN 配置、路由协议、网络安全与可靠性等配置任务。某知名外企 jnds 公司步入中国，在重庆建设了自己的国内总部。为满足公司经营、管理的需要，现在建立公司信息化网络。总第丨部分网络搭建（60 分）一、网络物理连接（共 5 分）1. 制作双绞线：按 568B 的标准，制作适当长度的 13 根网线，并验证无误。（2 分）2. 拓扑连接：根据下表和网络拓扑图，用自行制作的网线和串口连接线，将所有...
