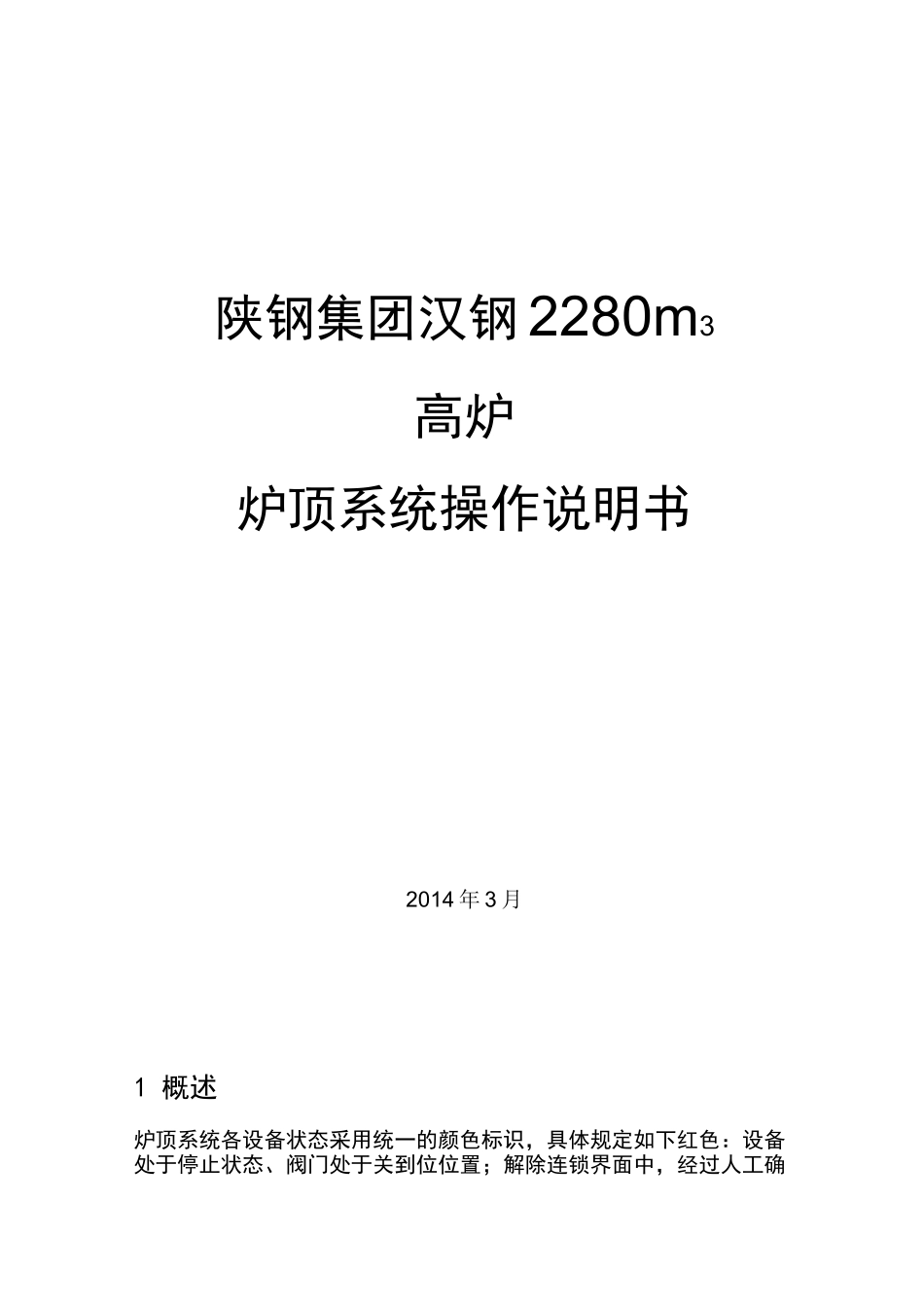

陕钢集团汉钢 2280m3高炉炉顶系统操作说明书2014 年 3 月1 概述炉顶系统各设备状态采用统一的颜色标识，具体规定如下红色：设备处于停止状态、阀门处于关到位位置；解除连锁界面中，经过人工确定将某设备解除连锁时，其按钮变为红色。绿色：设备处于运行状态、阀门处于开到位位置；黄色：设备出现故障，需要操作人员或者相关专业人员迅速排查；紫色：阀门处于关的过程中。蓝色：阀门处于开的过程中。对于水泵、液压泵、电加热器等长期运行设备，对其工作状态进行了统计，统计的内容包括“启动次数”、“本次运行时间”、“累计运行时间”，这些统计数据可以通过小画面上的“累计清零”按钮清零。•各设备的操作状态也在监控站上直接显示，各状态意义如下：机旁：该设备现场操作箱选择开关选择“机旁”位或者“0”位；（若相应设备的控制回路未送电，即使操作箱上在“集中”位，程序也会认为是机旁）集中手动：该设备处于集中手动状态；集中自动：该设备处于集中自动状态；关于设备故障的说明：合闸故障：相关设备的进线或控制回路断路器未合闸。热继保护：相关设备的热继电器跳闸，需要电气人员处理。变频器故障：变频器内部产生故障，需要电气人员处理，在变频器面板上复位。开阀超时：程序发出开阀指令后在规定的时间内开到位限位没发信号，需要检查限位或阀门的气路或油路。关阀超时：程序发出关阀指令后在规定的时间内关到位限位没发信号，需要检查限位或阀门的气路或油路。传感器故障：仪表变送器所发的信号范围在 4~20mA 之内，当仪表所发的电流信号超过这个范围时，画面上的仪表值会闪烁红色。需要仪表专业人员处理。启动故障：对水泵油泵等设备，当程序发出启动命令后在规定的时间内没有运行反馈信号，则报启动故障。停止故障：对水泵油泵等设备，当程序发出停止命令后在规定的时间内没有停止反馈信号，则报停止故障。当设备出现上述任何一种故障时，画面上显示的都有“总故障”信号。对于画面上出现的故障信号，一定要及时通知相关专业人员处理，以免事故状态扩大，影响上料。2 下料闸操作：下料闸为比例阀，即可以控制阀的开关速度的阀。比例阀有一个先导阀，不管开阀还是关阀先导阀都要得电。比例阀是 4~20mA 信号控制的阀，4~12mA 控制关阀，12~20mA 控制开阀。电流与 12mA 差值的绝对值决定了阀动作的速度。差值绝对值越大，则阀动作越快；差值绝对值越小，则阀动作越慢。下料闸操作画面：计算机就是通过比较下料闸设定...
