《液压与气压传动》习题

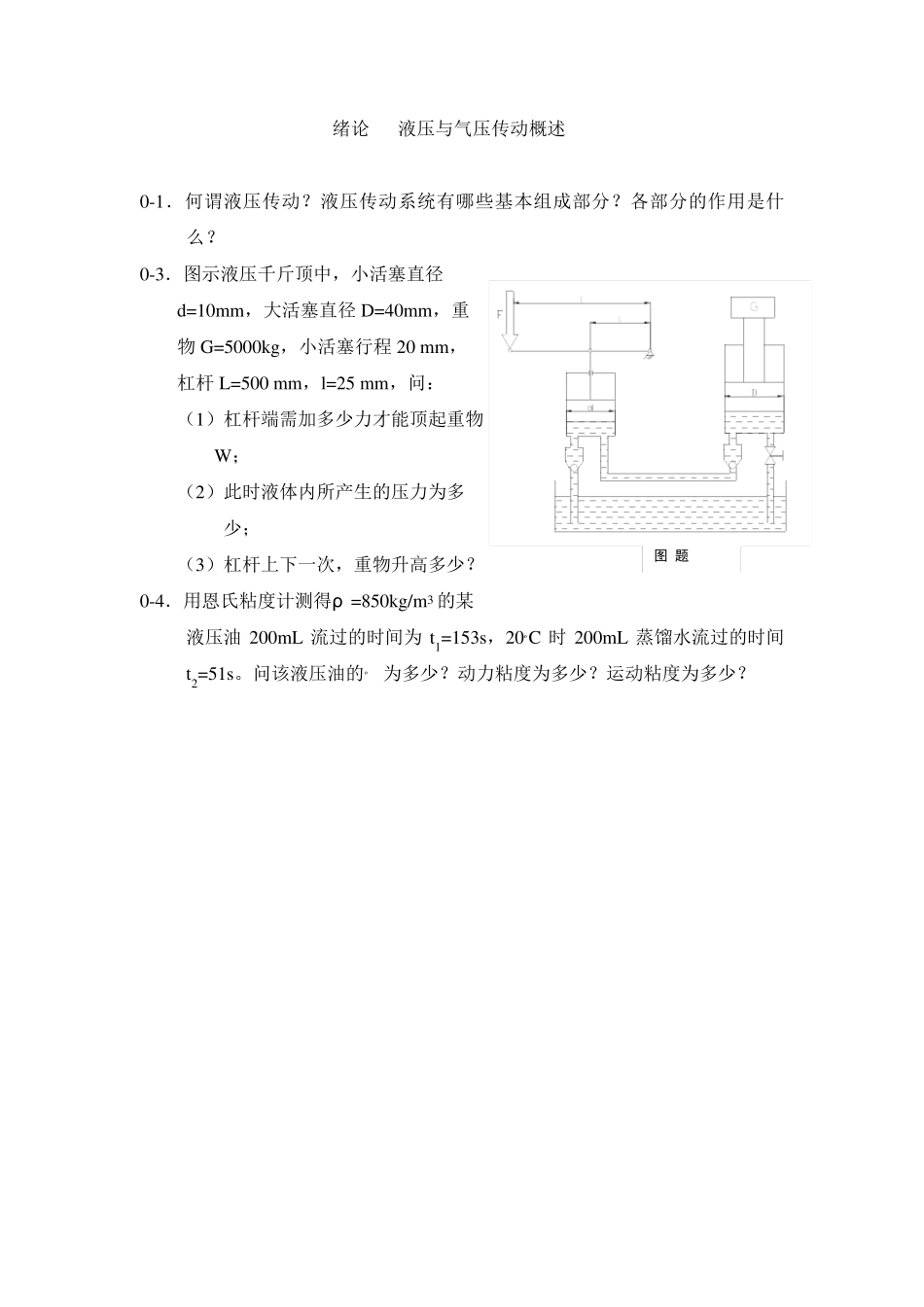

绪论 液压与气压传动概述 0-1．何谓液压传动？液压传动系统有哪些基本组成部分？各部分的作用是什么？ 0-3．图示液压千斤顶中，小活塞直径 d=10mm，大活塞直径D=40mm，重 物G=5000kg，小活塞行程20 mm， 杠杆L=500 mm，l=25 mm，问： （1）杠杆端需加多少力才能顶起重物 W； （2）此时液体内所产生的压力为多 少； （3）杠杆上下一次，重物升高多少？ 0-4．用恩氏粘度计测得ρ =850kg/m3 的某 液压油200mL 流过的时间为t1=153s，20ºC 时200mL 蒸馏水流过的时间t2=51s。问该液压油的ºE为多少？动力粘度为多少？运动粘度为多少？ 图 题 0-3 液压与气压传动习题集 1 第一章 液压与气压传动的基础知识 1-2．为什么说压力是能量的一种表现形式？ 1-3．液压传动中传递力是依据什么原理？ 1-4．为什么能依据雷诺数来判别流态？它的物理意 义是什么？ 1-5．伯努利方程的物理含义是什么？ 1-6．试述稳态液动力产生的原因？ 1-7．为什么减缓阀门的关闭速度可以降低液压冲击？ 1-8．为什么在液压传动中对管道内油液的最大流速要加以限制？ 1-9．如图所示，充满液体的倒置U 形管，一端位于一液面与大气相通的容器中， 另一端位于一密封容器中。容器与管中液体相同，密度ρ =1000kg/m3。在静 止状态下，h1=0.5m，h2=2m。试求在A、B 两处的真空度。 1-10．有一水平放置的圆柱形油箱，油箱上端装有图示的油管，油管直径为20 m m。油管一端与大气相通。已知圆柱直径 D=300m m，油管中的液柱高度如图示为h=600m m。油液密度ρ =900kg/m3。试求作用在圆柱油箱端部圆形侧面的总液压力。 1-11．图示安全阀，按设计当压力为p=3Mpa 时阀应开启，弹簧刚度k=8N/mm。 活塞直径分别为D=22 mm，D0=20 mm。试确定该阀的弹簧预压缩量为多少？ h2h1ACB00图 题 1-9 图 题 1-10 图 题1-12 图 题 1-11 液压与气压传动习题集 2 1-12．有半径 R=100 mm 钢球堵塞着垂直壁面上直径 d=1.5R 的圆孔，当钢球恰 好处于平衡状态时，钢球中心与容器液面的距离 H 是多少？已知钢密度为 8000kg/m3，液体密度为 820kg/m3。 1-13．如图所示一直径 D=30m 的储油罐，其近底部的出油管直径 d=20 mm，出油管中心与储油罐液面相距H=20m。设油液密度ρ =900kg/m3。假设在出油过程中油罐液面高度不变，出油管处压力表读数为 0.045Mpa，忽略一切压力损失且动能修正系数均为 1 的条件下，试求装满体积为 10000 ...
