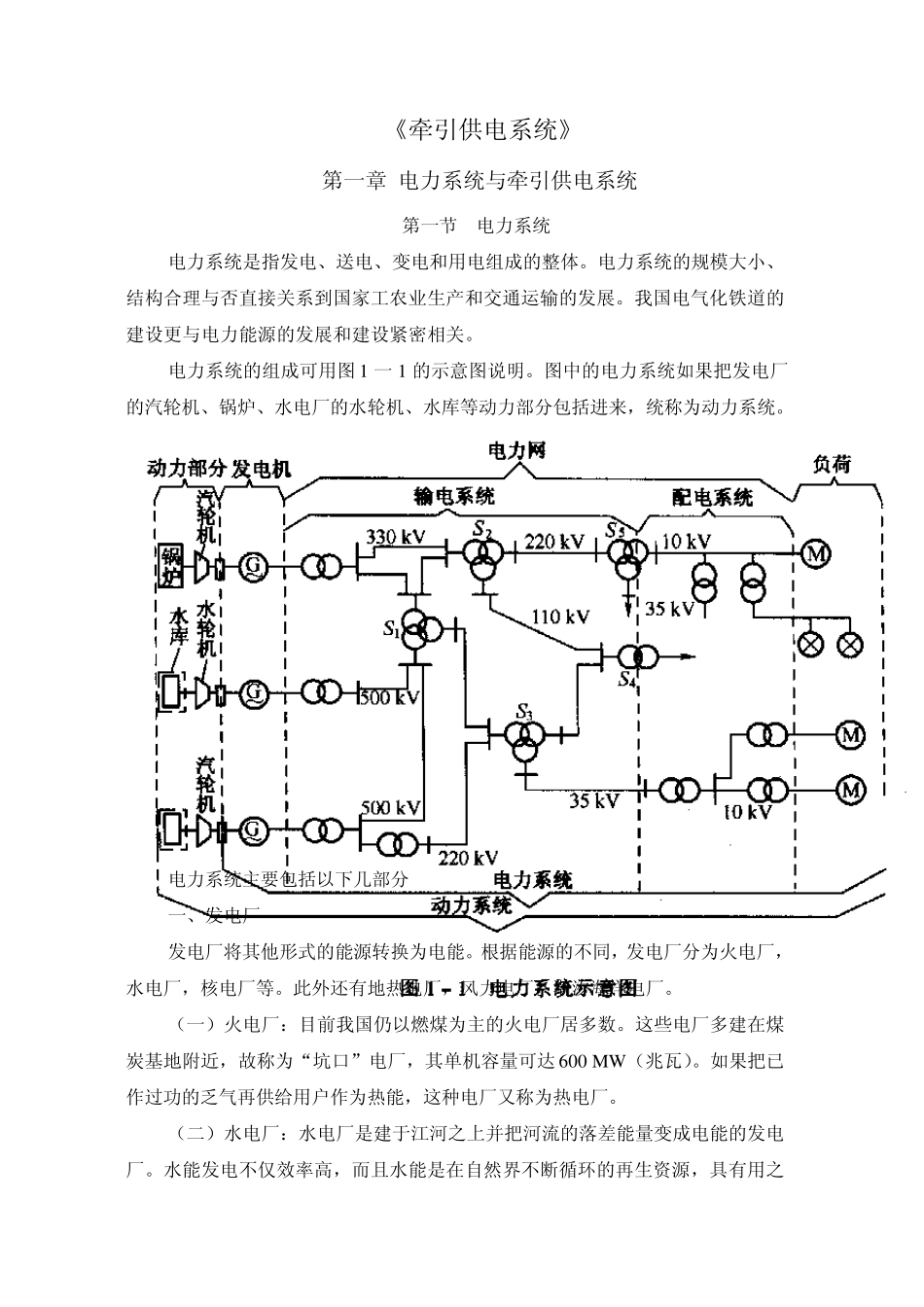

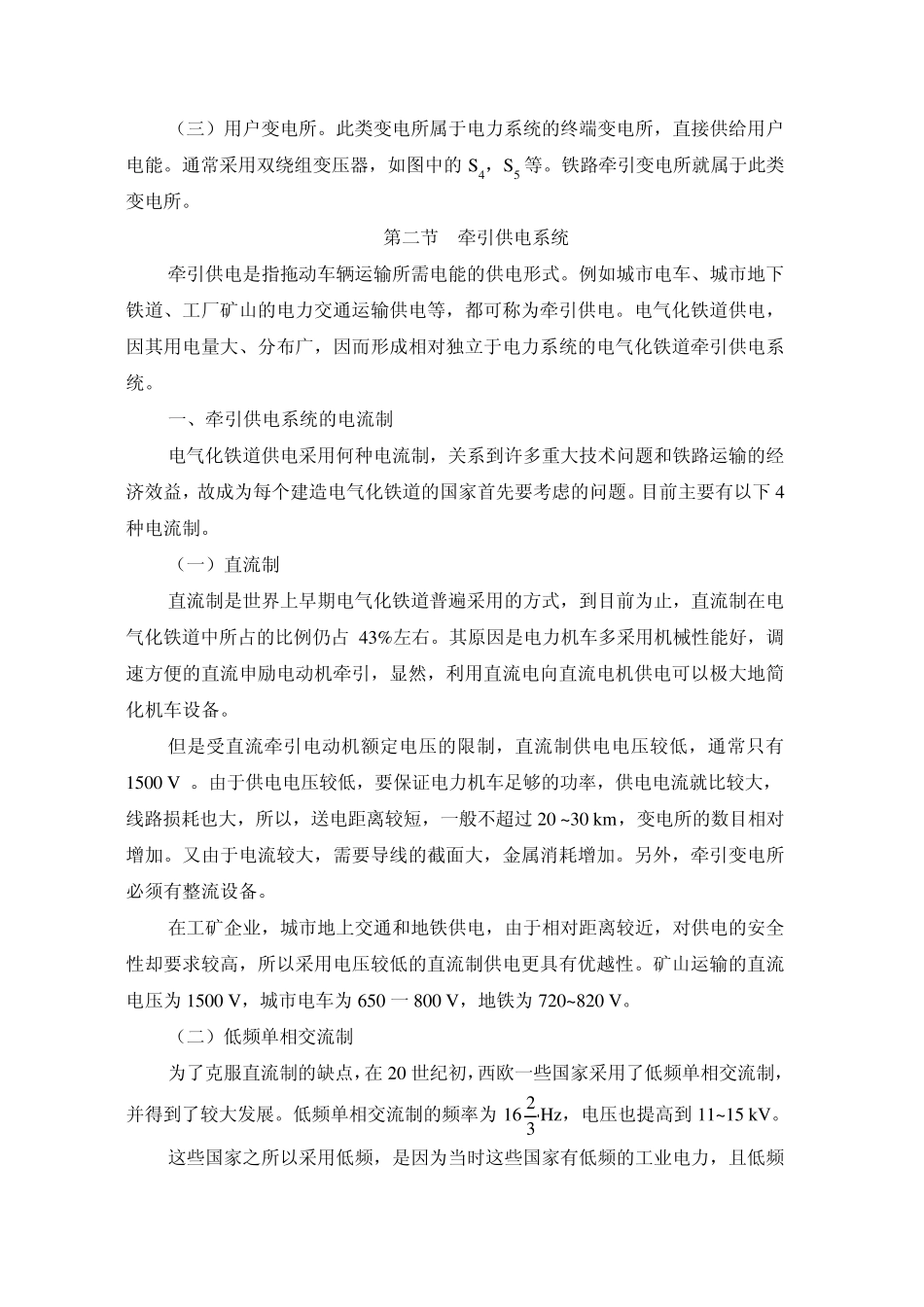

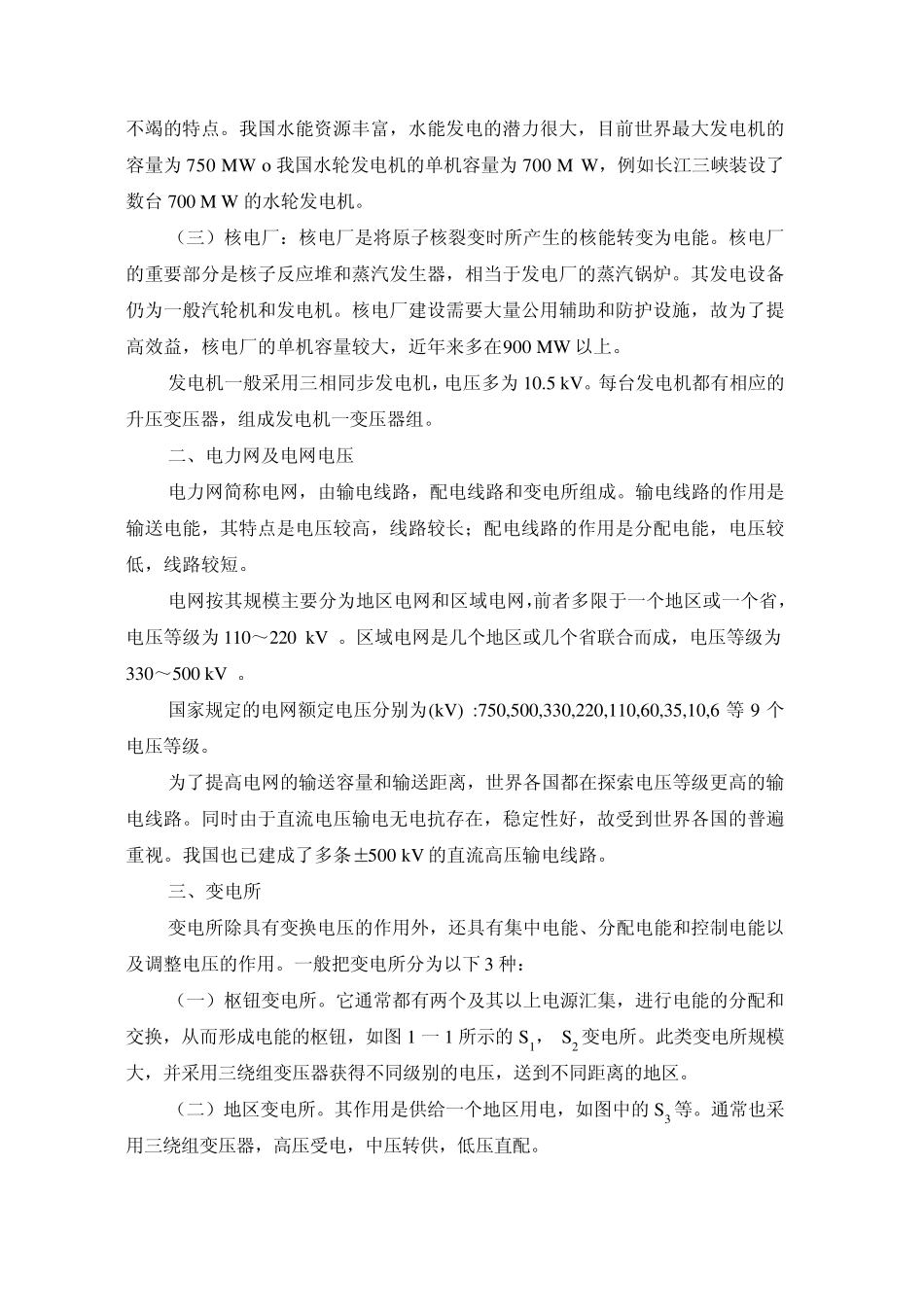

《牵引供电系统》 第一章 电力系统与牵引供电系统 第一节 电力系统 电力系统是指发电、送电、变电和用电组成的整体。电力系统的规模大小、结构合理与否直接关系到国家工农业生产和交通运输的发展。我国电气化铁道的建设更与电力能源的发展和建设紧密相关。 电力系统的组成可用图 1 一 1 的示意图说明。图中的电力系统如果把发电厂的汽轮机、锅炉、水电厂的水轮机、水库等动力部分包括进来，统称为动力系统。 电力系统主要包括以下几部分 一、发电厂 发电厂将其他形式的能源转换为电能。根据能源的不同，发电厂分为火电厂，水电厂，核电厂等。此外还有地热电厂，风力电厂，潮汐海洋电厂。 （一）火电厂：目前我国仍以燃煤为主的火电厂居多数。这些电厂多建在煤炭基地附近，故称为“坑口”电厂，其单机容量可达 600 MW（兆瓦）。如果把已作过功的乏气再供给用户作为热能，这种电厂又称为热电厂。 （二）水电厂：水电厂是建于江河之上并把河流的落差能量变成电能的发电厂。水能发电不仅效率高，而且水能是在自然界不断循环的再生资源，具有用之不竭的特点。我国水能资源丰富，水能发电的潜力很大，目前世界最大发电机的容量为 750 MW o我国水轮发电机的单机容量为 700 M W，例如长江三峡装设了数台 700 M W 的水轮发电机。 （三）核电厂：核电厂是将原子核裂变时所产生的核能转变为电能。核电厂的重要部分是核子反应堆和蒸汽发生器，相当于发电厂的蒸汽锅炉。其发电设备仍为一般汽轮机和发电机。核电厂建设需要大量公用辅助和防护设施，故为了提高效益，核电厂的单机容量较大，近年来多在900 MW 以上。 发电机一般采用三相同步发电机，电压多为 10.5 kV。每台发电机都有相应的升压变压器，组成发电机一变压器组。 二、电力网及电网电压 电力网简称电网，由输电线路，配电线路和变电所组成。输电线路的作用是输送电能，其特点是电压较高，线路较长；配电线路的作用是分配电能，电压较低，线路较短。 电网按其规模主要分为地区电网和区域电网，前者多限于一个地区或一个省，电压等级为 110～220 kV 。区域电网是几个地区或几个省联合而成，电压等级为330～500 kV 。 国家规定的电网额定电压分别为(kV) :750,500,330,220,110,60,35,10,6 等9 个电压等级。 为了提高电网的输送容量和输送距离，世界各国都在探索电压等级更高的输电线路。同时由于直流电压输电无电抗存在，稳定性好，故受到世界各国的普遍重...
