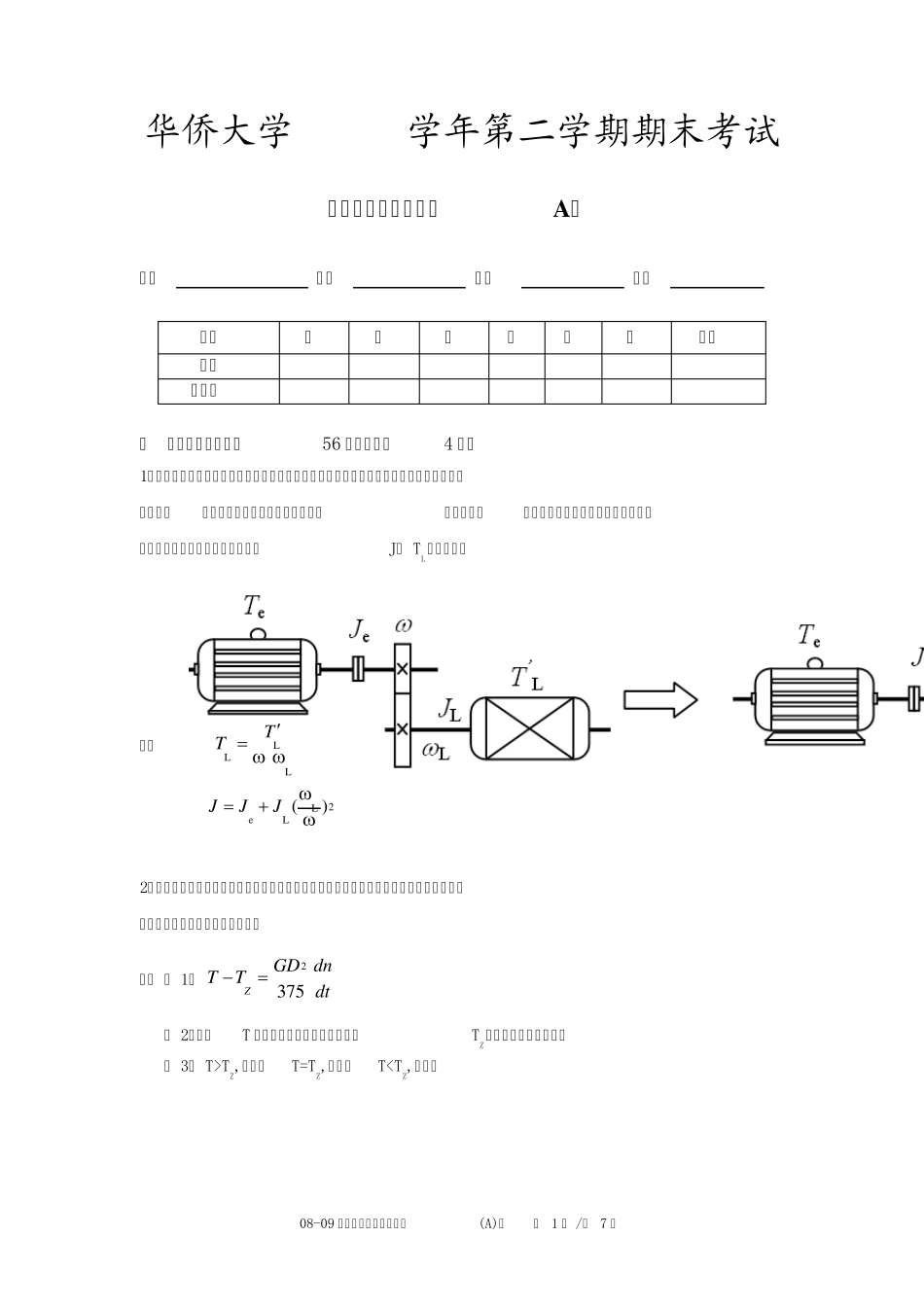

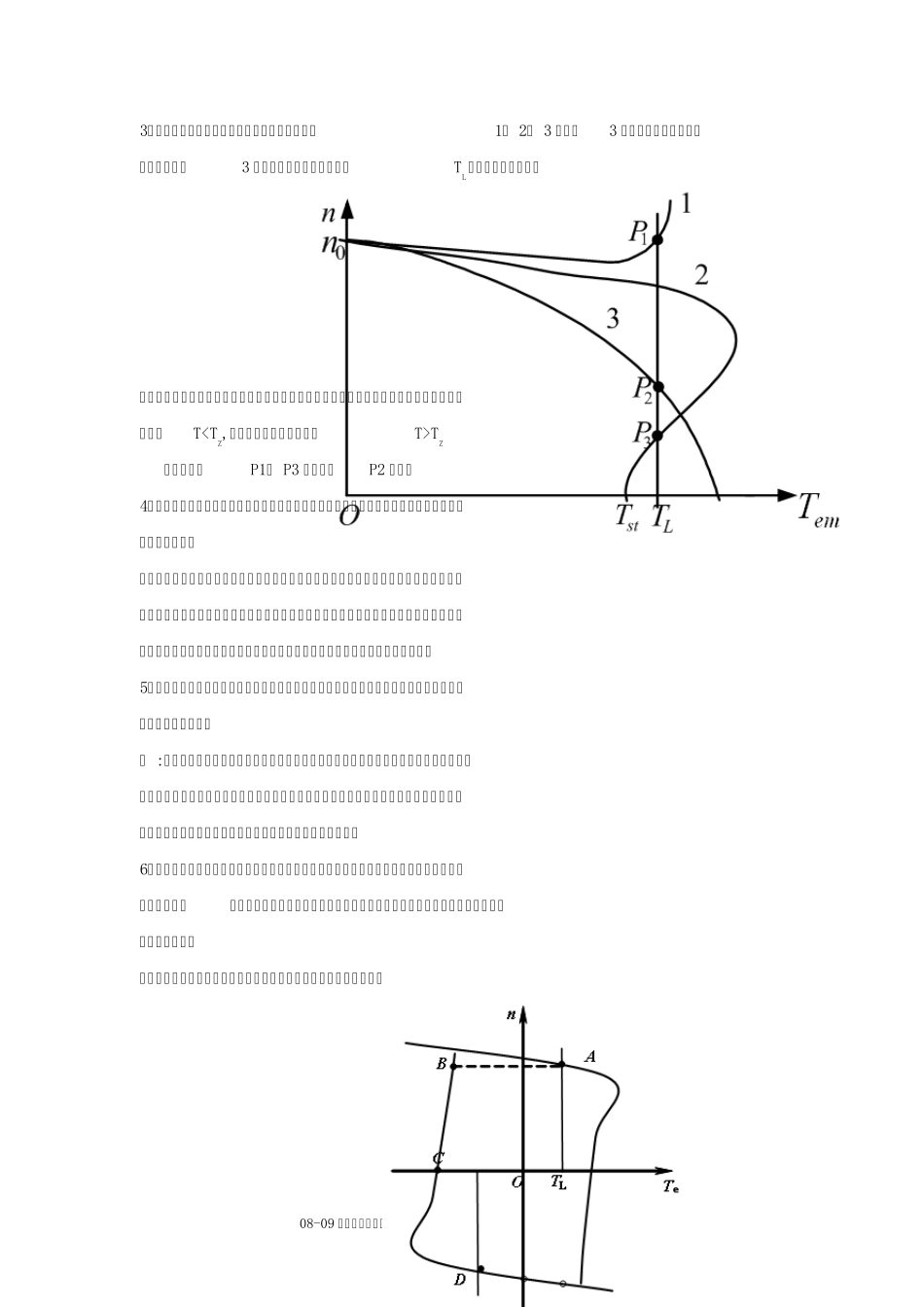

08-09 学年《电力拖动》试卷(A)卷 第 1 页 /共 7 页 华侨大学08-09学年第二学期期末考试 《电力拖动》试卷(A ) 班级 姓名 学号 得分 题号 一 二 三 四 五 六 总分 得分 阅卷人 一 解答题(本大题共56 分,每小题4 分) 1、在电力拖动系统的分析中,可以将一个复杂的多轴电力拖动系统用一个简单的单轴系统来等效,并使两者的动力学性能保持不变。如图所示,将一个两轴电力拖动系统等效成单轴系统,请写出等效后的单轴系统中J、 TL的表达式。 答: LLLTT 2LeL()JJJ 2、请写出电力拖动系统中运动方程式的一般形式,并说明公式中的各量正方向如何规定及其电动机的工作状态的判断方法。 答: ( 1)2375ZGD dnTTdt ( 2)转矩T 正向取正,反向取负;阻转矩TZ正向取负,反向取正。 ( 3) T>TZ,加速;T=TZ,等速;TTZ 电机工作在P1、 P3 不稳定,P2 稳定。 4、他励直流电动机的电气制动方式有哪几种?简述他励直流电动机不同电气制动方式下的能量转换情况。 答:他励直流电动机的电气制动方式有能耗制动、反接制动和回馈制动三种。能耗制动将系统的动能转化为电能消耗在电枢回路;反接制动是将由系统的动能转化而来的电能和电源的电能一起消耗在电枢回路;回馈制动时将系统地动能转化为电能回馈给电网。 5、电力拖动系统的过渡过程会受哪些惯性的影响?若要加快他励直流电动机的起动过程,可以采取哪些措施? 答 :电力拖动系统的过渡过程会受机械惯性、电磁惯性和热惯性的影响。加快他励直流电动机的起动过程,可以采用:①设法减小系统地飞轮惯量以减小机电时间常数;②在设计电力拖动系统时,尽可能设法改善起动过程中电枢电流的波形。 6、拖动反抗性恒转矩负载运行于正向电动状态的三相异步电动机,对调其定子绕组任意两个出线端后,电动机运行状态将会作怎样的变化?画出该过程的机械特性图来说明电动机的运行状态变化。 答:经过反接制动过程,方向起动,最终反向电动运行,如图所示。 08-09 学年《电力拖动》...
