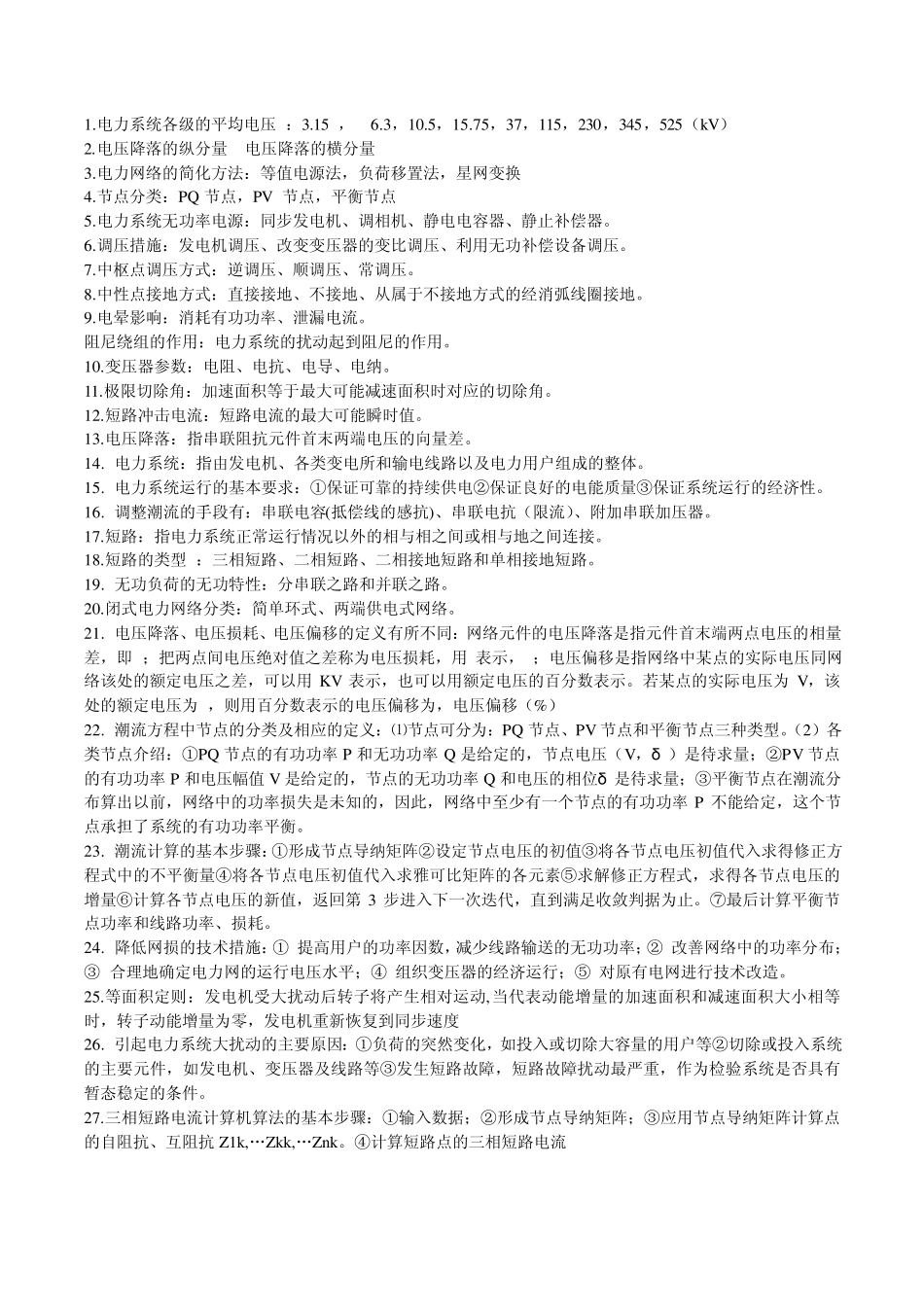

1.电力系统各级的平均电压 ：3.15 ， 6.3，10.5，15.75，37，115，230，345，525（kV） 2.电压降落的纵分量 电压降落的横分量 3.电力网络的简化方法：等值电源法，负荷移置法，星网变换 4.节点分类：PQ 节点，PV 节点，平衡节点 5.电力系统无功率电源：同步发电机、调相机、静电电容器、静止补偿器。 6.调压措施：发电机调压、改变变压器的变比调压、利用无功补偿设备调压。 7.中枢点调压方式：逆调压、顺调压、常调压。 8.中性点接地方式：直接接地、不接地、从属于不接地方式的经消弧线圈接地。 9.电晕影响：消耗有功功率、泄漏电流。 阻尼绕组的作用：电力系统的扰动起到阻尼的作用。 10.变压器参数：电阻、电抗、电导、电纳。 11.极限切除角：加速面积等于最大可能减速面积时对应的切除角。 12.短路冲击电流：短路电流的最大可能瞬时值。 13.电压降落：指串联阻抗元件首末两端电压的向量差。 14. 电力系统：指由发电机、各类变电所和输电线路以及电力用户组成的整体。 15. 电力系统运行的基本要求：①保证可靠的持续供电②保证良好的电能质量③保证系统运行的经济性。 16. 调整潮流的手段有：串联电容(抵偿线的感抗)、串联电抗（限流）、附加串联加压器。 17.短路：指电力系统正常运行情况以外的相与相之间或相与地之间连接。 18.短路的类型 ：三相短路、二相短路、二相接地短路和单相接地短路。 19. 无功负荷的无功特性：分串联之路和并联之路。 20.闭式电力网络分类：简单环式、两端供电式网络。 21. 电压降落、电压损耗、电压偏移的定义有所不同：网络元件的电压降落是指元件首末端两点电压的相量差，即 ；把两点间电压绝对值之差称为电压损耗，用 表示， ；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用 KV 表示，也可以用额定电压的百分数表示。若某点的实际电压为V，该处的额定电压为 ，则用百分数表示的电压偏移为，电压偏移（%） 22. 潮流方程中节点的分类及相应的定义：⑴节点可分为：PQ 节点、PV 节点和平衡节点三种类型。（2）各类节点介绍：①PQ 节点的有功功率 P 和无功功率 Q 是给定的，节点电压（V，δ ）是待求量；②PV 节点的有功功率 P 和电压幅值 V 是给定的，节点的无功功率 Q 和电压的相位δ 是待求量；③平衡节点在潮流分布算出以前，网络中的功率损失是未知的，因此，网络中至少有一个节点的有功功率 P 不能给定，这个节点承担了系统...
