《电器与可编程控制器原理及应用》2008试卷A参考答案

《电器与可编程控制器原理及应用》2008试卷A参考答案_第1页
1/7
《电器与可编程控制器原理及应用》2008试卷A参考答案_第2页
2/7
《电器与可编程控制器原理及应用》2008试卷A参考答案_第3页
3/7

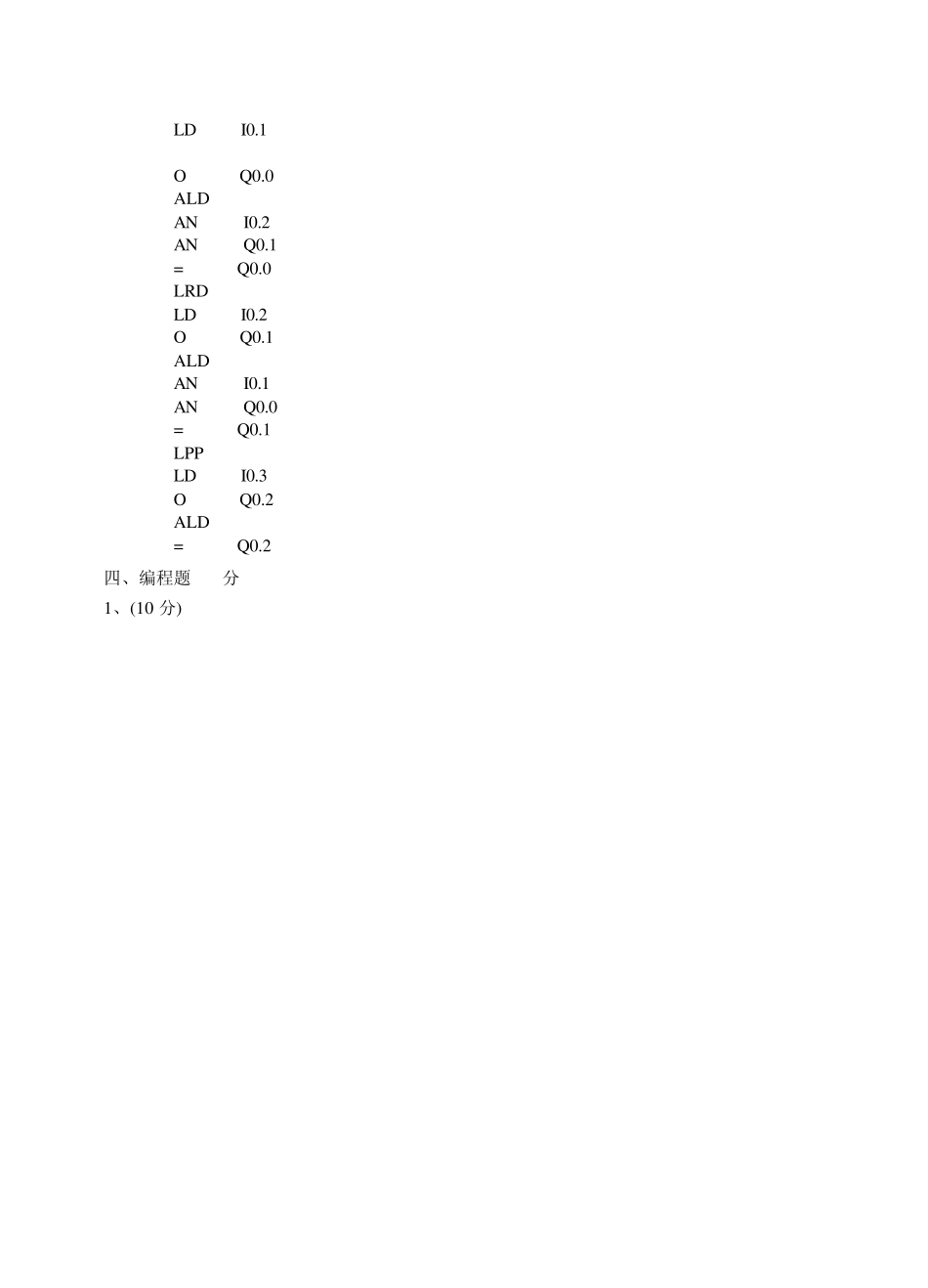

中国矿业大学2007~2008学年第二学期 《电器与可编程控制器原理及应用》试卷(A )卷 参考答案 一、填空题(20 分,每空 1 分) 1、1200V、1500V 2、电磁机构、主触点和灭弧系统 、辅助触点、反力装置、支架和底座、 3、输入采样阶段、程序执行阶段、输出扫描阶段 4、1(高电平)、当前值、当前值、闭合、设定值 5、、大于等于 6、变量、32 7、5.5、32767 二、简答题(20 分,每题 5 分) 1、(5分) 答:启动:闭合 Q,按下按钮 SB2,KM1 线圈得电,KM1 主触点闭合,电机 M1 启动。KM1辅助触点闭合,按下 SB4,KM2 线圈得电,KM2 主触头闭合,电机 M2 启动。 停止:按下 SB3,控制回路断电,KM2 线圈失电,KM2 主触头打开,KM2 辅助触头打开,M2 停止。按下 SB1,M1 控制回路断电,KM1 线圈失电,KM1 主触头打开,电机 M1 停止。 2、(5 分) 答:PLC 中的程序包括两个部分:一是操作系统,二是用户程序。操作系统由 PLC 生产厂商提供,它支持用户程序的运行;用户程序是由用户为完成特定的控制任务而编写的应用程序。 3、(5 分) 答:地址分配表如下。 CPU226 EM221 DI16 EM222 DO4 EM223 DI8/DO8 EM235 AI4/AO1 EM232 AO2 I0.0~I0.7 Q0.0~Q0.7 I2.0~I2.7 Q2.0~Q2.3 I4.0~I4.7 Q3.0~Q3.8 AIW0 AQW0 AQW4 I1.0~I1.7 I2.0~I2.7 Q1.0~Q1.7 I2.0~I3.7 AIW2 AIW4 AIW6 AQW6 4、(5 分) 答: 1) MOVD &VB100,VD20 //建立指针,把 VB100 的地址送入 VD20 2) MOVW *VD20,AC0 //将指针处的值送入 AC0 3) INCD VD20 //指针指向下一个字节,即 VB101 的地址 4) MOVW * VD20,AC0 //把 VB101 的内容为指针所指单元的值送入 AC0 三、指令转换(2 0 分) 1、(10分) 答: 2、(10分) 答: LDN I0.0 LPS LD I0.1 O Q0.0 ALD AN I0.2 AN Q0.1 = Q0.0 LRD LD I0.2 O Q0.1 ALD AN I0.1 AN Q0.0 = Q0.1 LPP LD I0.3 O Q0.2 ALD = Q0.2 四、编程题(20分) 1、(10 分) LD I0.0 EU LN VD0, VD4 LN 20.0, VD8 /R VD8, VD4 MOVR 3.14159, V D12 /R 180.0, V D12 *R 20.0, V D12 COS V D12, V D16 +R V D8, V D16 2、(10 分) 五、设计题(20 分) 答: 输入 说明 输出 说明 I0.0 启动按钮 Q 0.0 电机 1 线圈输出 I0.1 停止按钮 Q 0.1 电机 2 线圈输出 Q 0.2 电机 3 线圈输出 LD I0.0 O M0.0 AN I0.1 = M0.0 LDN M0.0 TON T37, 60 LD M0.0 ON Q0.0 AN I0.1 = Q0.0 LDW >= T37, 30 = Q0.1 LD T37 = Q0.2
