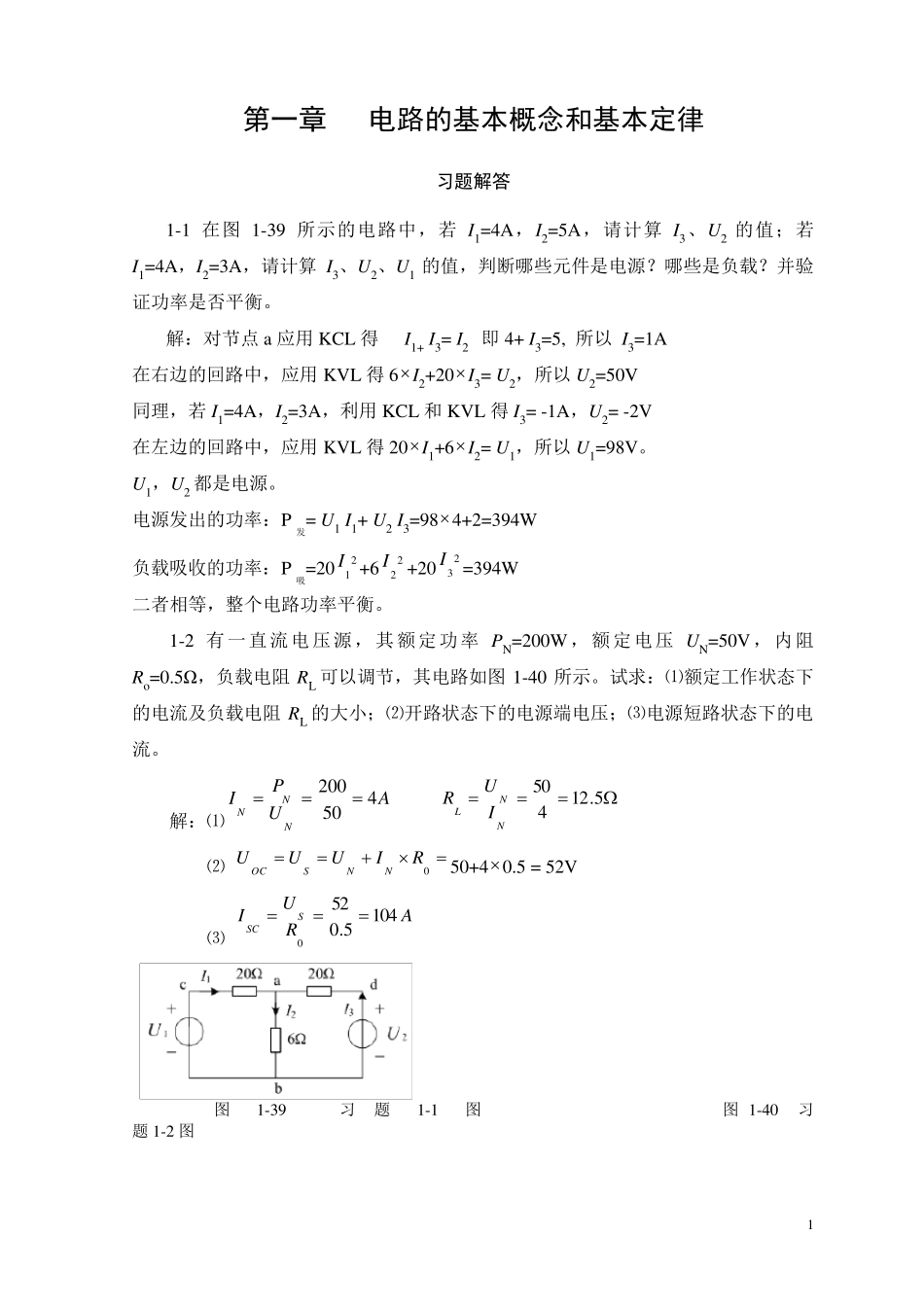

1 第一章 电路的基本概念和基本定律 习题解答 1-1 在图1-39 所示的电路中，若I1=4A，I2=5A，请计算I3、U 2 的值；若I1=4A，I2=3A，请计算I3、U 2、U 1 的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。 解：对节点a 应用KCL 得 I1+ I3= I2 即4+ I3=5, 所以 I3=1A 在右边的回路中，应用KVL 得6I2+20I3= U 2，所以U 2=50V 同理，若I1=4A，I2=3A，利用KCL 和KVL 得I3= -1A，U 2= -2V 在左边的回路中，应用KVL 得20I1+6I2= U 1，所以U 1=98V。 U 1，U 2 都是电源。 电源发出的功率：P发= U 1 I1+ U 2 I3=984+2=394W 负载吸收的功率：P吸=2021I+622I+2023I=394W 二者相等，整个电路功率平衡。 1-2 有一直流电压源，其额定功率PN=200W，额定电压U N=50V，内阻Ro=0.5Ω，负载电阻RL 可以调节，其电路如图1-40 所示。试求：⑴额定工作状态下的电流及负载电阻RL 的大小；⑵开路状态下的电源端电压；⑶电源短路状态下的电流。 解：⑴AUPINNN450200  5.12450NNLIUR ⑵ 0RIUUUNNSOC50+40.5 = 52V ⑶ ARUISSC1045.0520 图1-39 习题1-1图 图1-40 习题 1-2 图 2 1-3 一只110V、8W 的指示灯，现在要接在220V 的电源上，问要串多大阻值的电阻？该电阻的瓦数为多大？ 解：若串联一个电阻R 后，指示灯仍工作在额定状态，电阻R 应分去110V 的电压，所以阻值5.15128110 2R 该电阻的瓦数WRPR8110 2  1-4 图1-41 所示的电路是用变阻器RP 调节直流电机励磁电流If 的电路。设电机励磁绕组的电阻为315Ω，其额定电压为220V，如果要求励磁电流在0.35～0.7A 的范围内变动，试从下列四个电阻中选用一个合适的变阻器：⑴1000Ω 0.5A； ⑵350Ω 0.5A；⑶200Ω 1A；⑷350Ω 1A； 图1-41 习题 1-4图 解：要求励磁电流在0.35～0.7A 的范围内变动，则应有 7.031522035.0PR 则 714.06.313PR 取 0314PR 同时变阻器中允许通过的电流最大值不小于0.7A 综上所以选择第四个变阻器。 1-5 有一电感元件，L=2H，电压u 的波形如图1-42b 所示，已知 i(0)=0，求t 在0 到 3 秒期间的电流i，并画出波形图。 解： ueLiL t/su /V-120123 (a) (b) 图1-42 习题 1-5 图 3 1-6 有一电容元件，C=2µF，电路中电压u C 的波形如图1-43b 所示，已知u C=20ex p(-t)V，求iC，并画...
