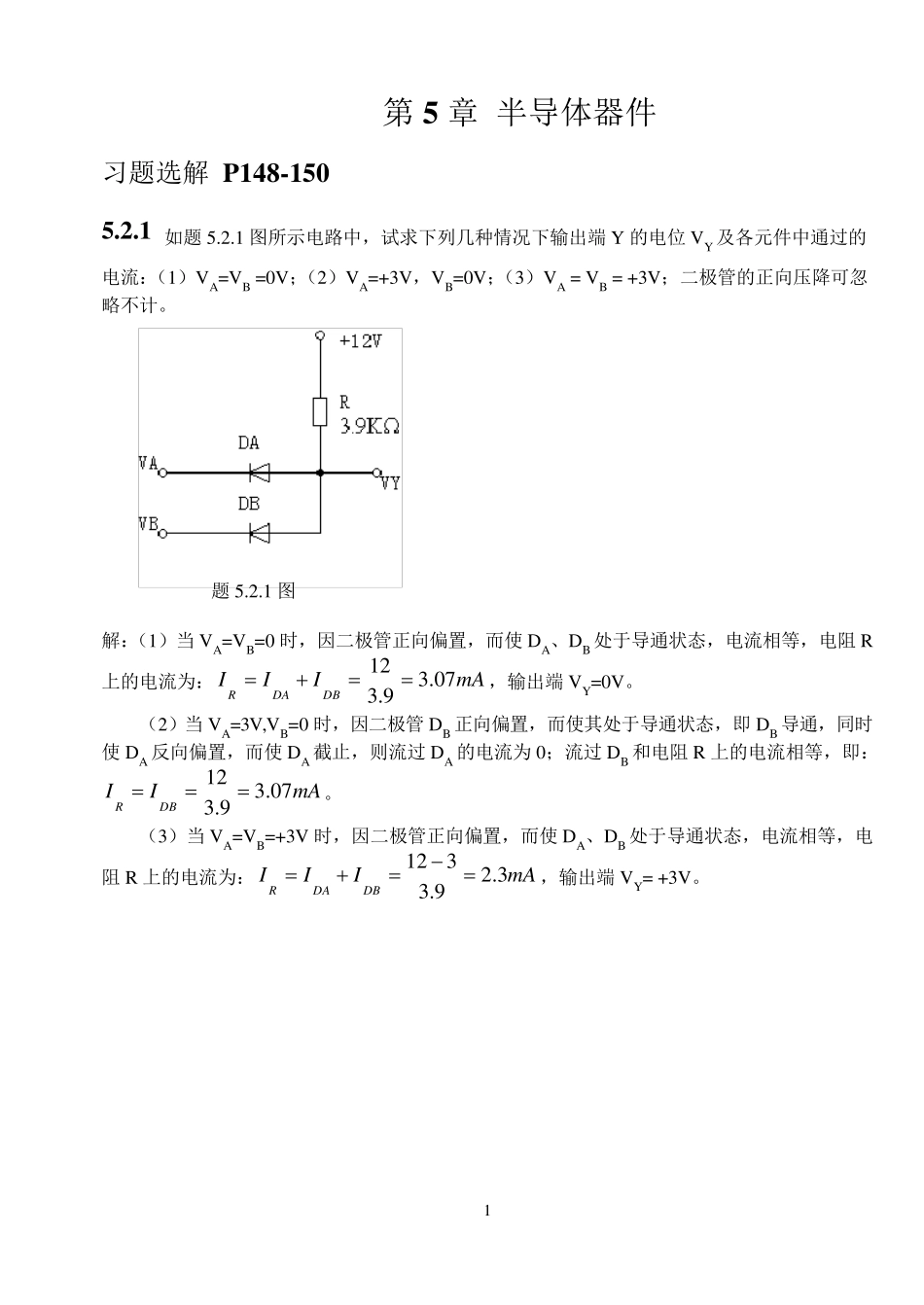

1 第5 章 半导体器件 习题选解 P148-150 5.2.1 如题5.2.1 图所示电路中，试求下列几种情况下输出端Y 的电位VY 及各元件中通过的电流：（1）VA=VB =0V；（2）VA=+3V，VB=0V；（3）VA = VB = +3V；二极管的正向压降可忽略不计。 解：（1）当VA=VB=0 时，因二极管正向偏置，而使DA、DB 处于导通状态，电流相等，电阻 R上的电流为：mAIIIDBDAR07.39.312 ，输出端VY=0V。 （2）当VA=3V,VB=0 时，因二极管DB 正向偏置，而使其处于导通状态，即 DB 导通，同时使DA 反向偏置，而使DA 截止，则流过DA 的电流为 0；流过DB 和电阻 R 上的电流相等，即：mAIIDBR07.39.312 。 （3）当VA=VB=+3V 时，因二极管正向偏置，而使DA、DB 处于导通状态，电流相等，电阻 R 上的电流为：mAIIIDBDAR3.29.3312，输出端VY= +3V。 题5.2.1 图 2 5 .2 .3 题5.2.3 图所示，E=5V，,sin10tVui 二极管的正向压降可忽略不计，试分别画出输出电压0u的波形。 解：利用二极管的单向导电性，分析各个电路，所以它们的输出电压波形分别为： (a)、(b)对应的波形为（a）；(c)、(d)对应的波形为（b）。 题5.2.3 图 3 5 .3 .1 现有两个稳压管DZ1、DZ2，稳定电压分别为 4.5V 和 9.5V，正向电压均为 0.5V，试求如题 5.3.1 图所示各电路中的输出电压U0。 解：（a）图：VUUUZZ145.95.4210 （b）图：VU00  ，因为外加电压小于两个稳压管的稳压值。 （c）图：VU15.05.00， 两个稳压管的均正向导通。 （d）图：VU00  ，因为外加电压使稳压管 DZ2 反向但不击穿而截止。 （e）图：VU55.05.40 ，因为外加电压使稳压管 DZ1 反向击穿且稳压，DZ2 正向。 （f）图：VUUUZZ55.45.9120 ，外加电压使稳压管 DZ1、DZ2 反向稳压。 DZ1 + R + - - U1=18V U0 DZ2 （a） DZ1 + R + - - U1=10V U0 DZ2 （b） DZ1 - R + + - U1=4V U0 DZ2 （c） U1=4V U0 DZ1 - R + + - DZ2 （d） DZ1 + R + - - U1=8V U0 DZ2 （e） DZ1 + R1 - U1=13V U0 DZ2 （f） R2 + - 题 5.3.1 图 4 5 .3 .2 已知稳压管的稳压值UZ＝10V，稳定电流的最大值IZmax＝23mA。试问稳压管的电流是否超过IZmax？若超过了怎么办？ 解：图中稳压管两端承受的反向电压为：,7.16205.13.05.1V稳压管被击穿， 则UO＝10V。...
