《电气控制与PLC》试题

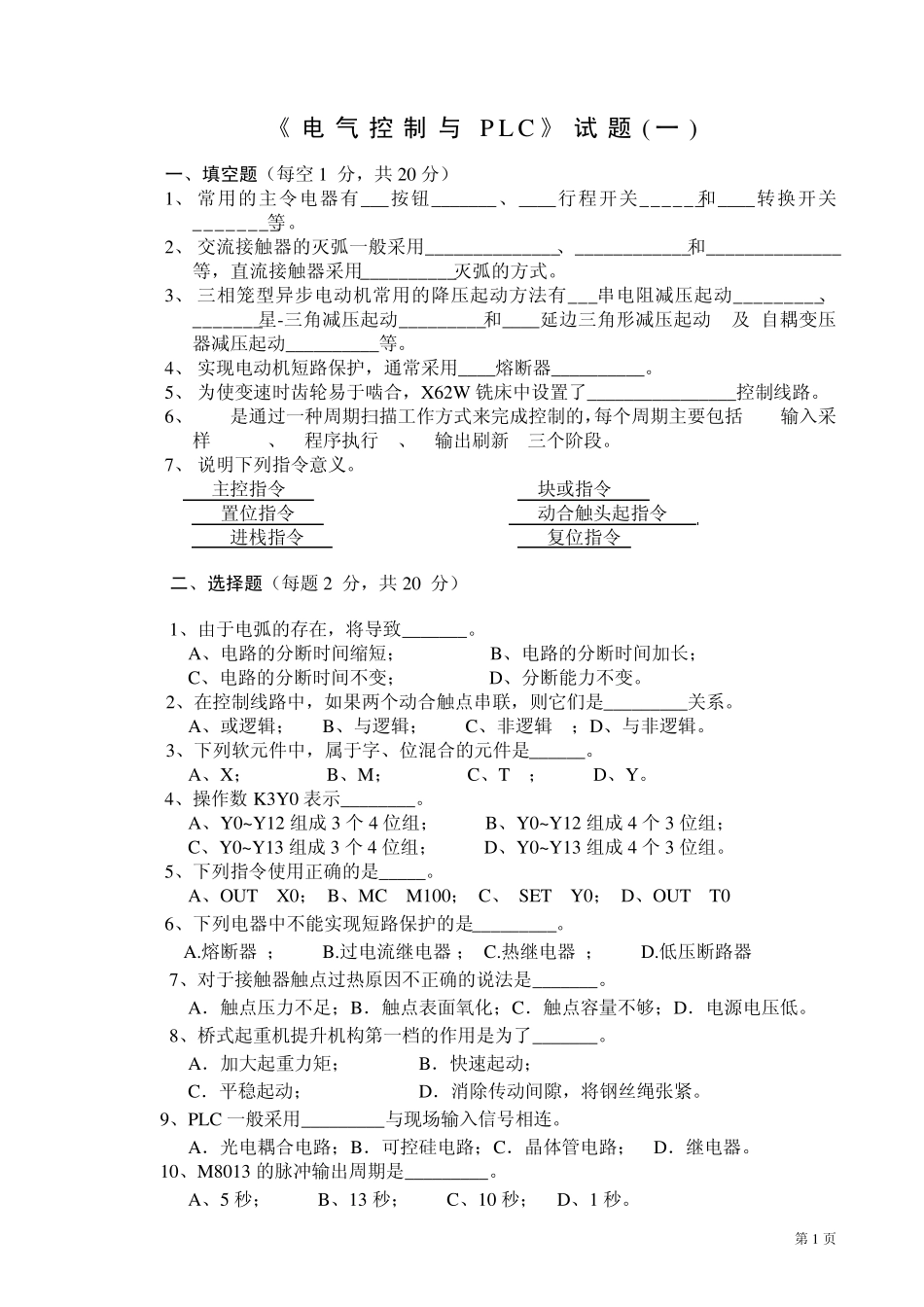

第1 页 《电气控制与P L C 》试题( 一) 一、填空题（每空1 分，共20 分） 1、 常用的主令电器有___按钮_______、____行程开关______和____转换开关________等。 2、 交流接触器的灭弧一般采用______________、____________和______________等，直流接触器采用__________灭弧的方式。 3、 三相笼型异步电动机常用的降压起动方法有___串电阻减压起动_________、_______星-三角减压起动_________和____延边三角形减压起动 及 自耦变压器减压起动__________等。 4、 实现电动机短路保护，通常采用____熔断器__________。 5、 为使变速时齿轮易于啮合，X62W 铣床中设置了________________控制线路。 6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括____输入采样______、__程序执行__、__输出刷新__三个阶段。 7、 说明下列指令意义。 MC 主控指令 ORB 块或指令 RET 置位指令 LD 动合触头起指令 MPS 进栈指令 RST 复位指令 二、选择题（每题 2 分，共20 分） 1、由于电弧的存在，将导致_______。 A、电路的分断时间缩短； B、电路的分断时间加长； C、电路的分断时间不变； D、分断能力不变。 2、在控制线路中，如果两个动合触点串联，则它们是_________关系。 A、或逻辑； B、与逻辑； C、非逻辑 ；D、与非逻辑。 3、下列软元件中，属于字、位混合的元件是______。 A、X； B、M； C、T ； D、Y。 4、操作数 K3Y0 表示________。 A、Y0~Y12 组成 3 个 4 位组； B、Y0~Y12 组成 4 个 3 位组； C、Y0~Y13 组成 3 个 4 位组； D、Y0~Y13 组成 4 个 3 位组。 5、下列指令使用正确的是_____。 A、OUT X0； B、MC M100； C、 SET Y0； D、OUT T0 6、下列电器中不能实现短路保护的是_________。 A.熔断器 ； B.过电流继电器 ； C.热继电器 ； D.低压断路器 7、对于接触器触点过热原因不正确的说法是_______。 A．触点压力不足；B．触点表面氧化；C．触点容量不够；D．电源电压低。 8、桥式起重机提升机构第一档的作用是为了_______。 A．加大起重力矩； B．快速起动； C．平稳起动； D．消除传动间隙，将钢丝绳张紧。 9、PLC 一般采用_________与现场输入信号相连。 A．光电耦合电路；B．可控硅电路；C．晶体管电路； D．继电器。 10、M8013 的脉冲输出周期是_________。 A、5 秒； B、13 秒； C、10 秒； D、1...
