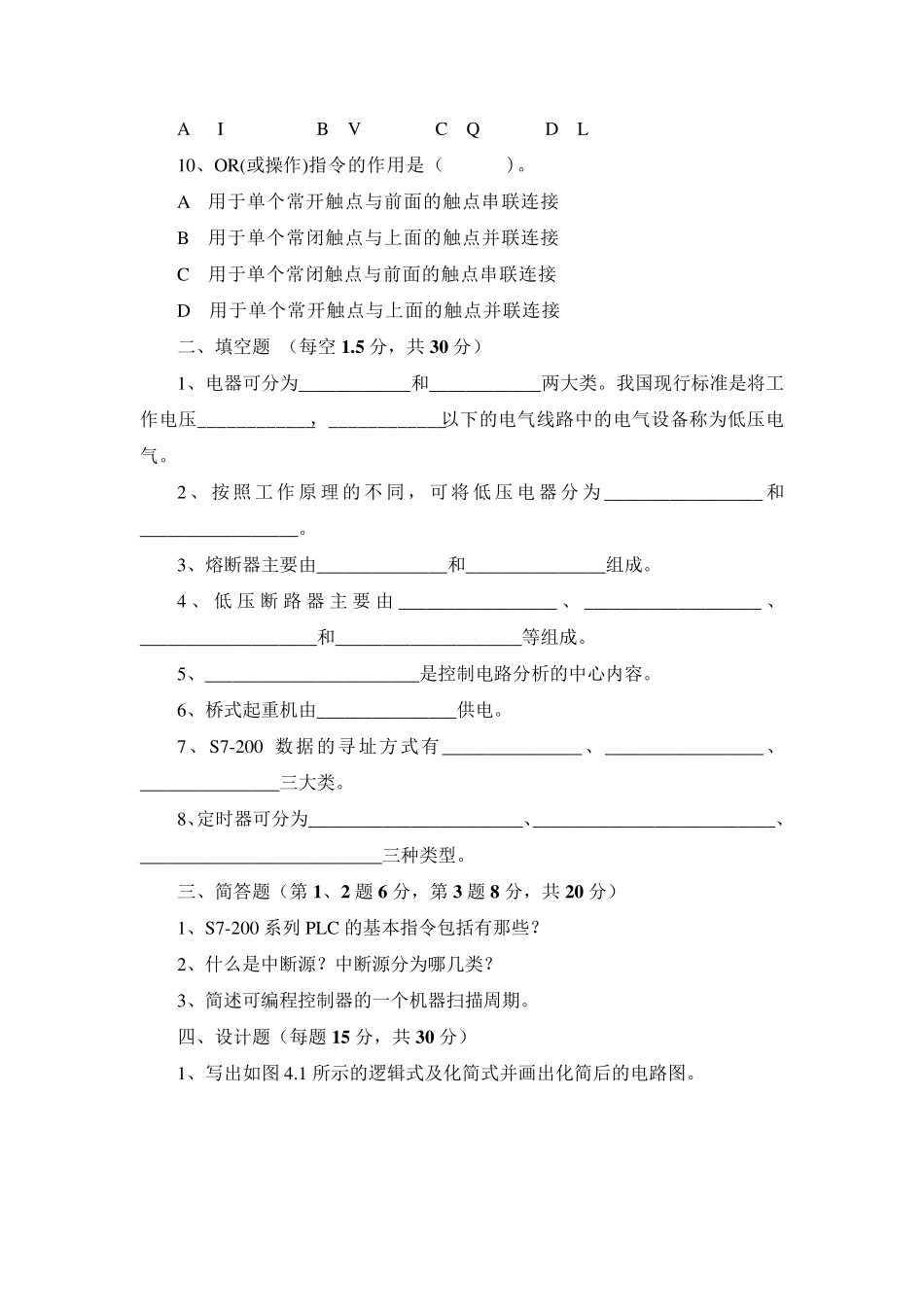

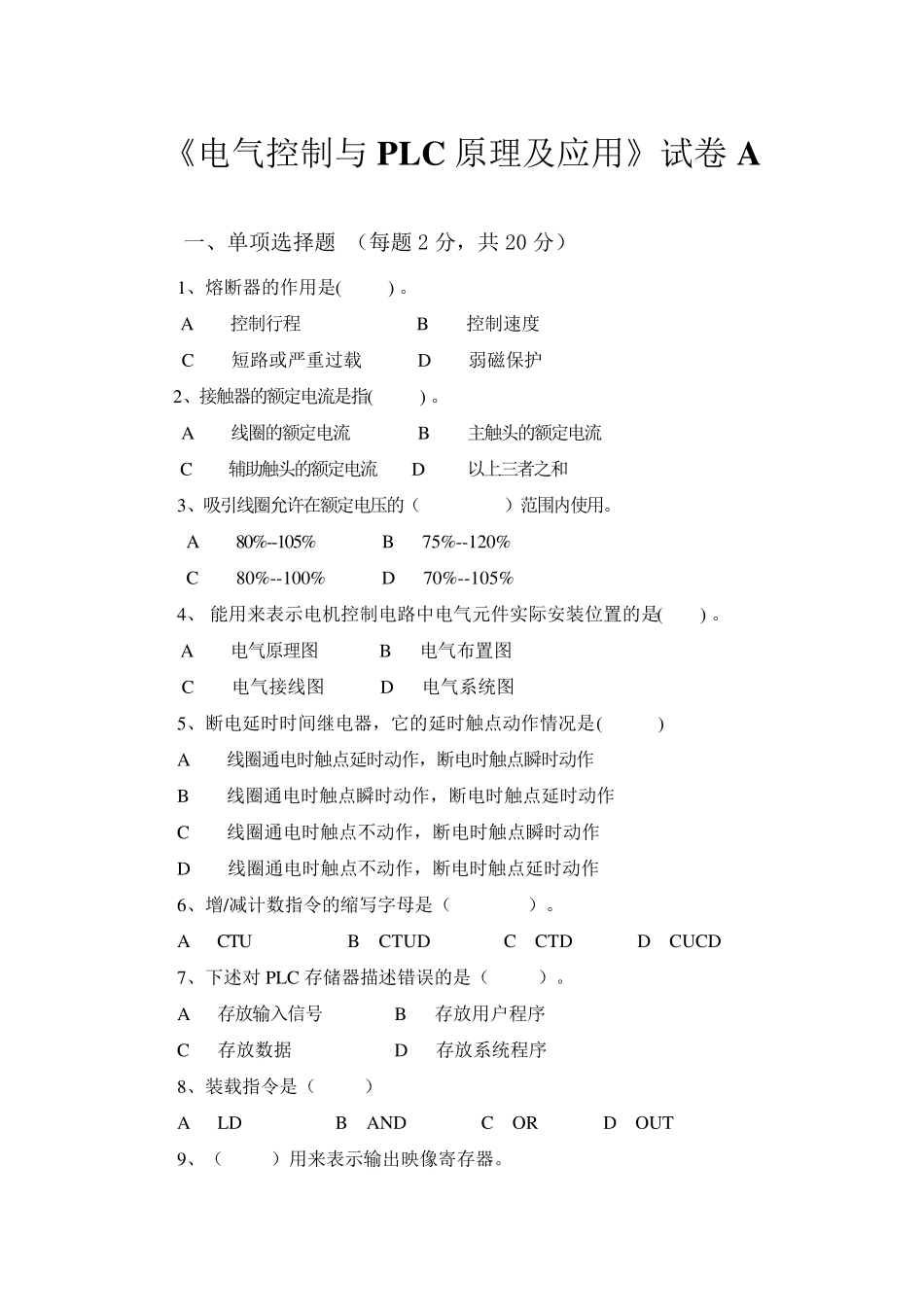

《电气控制与PLC 原理及应用》试卷A 一、单项选择题 (每题 2 分,共 20 分) 1、熔断器的作用是( ) 。 A 控制行程 B 控制速度 C 短路或严重过载 D 弱磁保护 2、接触器的额定电流是指( ) 。 A 线圈的额定电流 B 主触头的额定电流 C 辅助触头的额定电流 D 以上三者之和 3、吸引线圈允许在额定电压的( )范围内使用。 A 80%--105% B 75%--120% C 80%--100% D 70%--105% 4、 能用来表示电机控制电路中电气元件实际安装位置的是( ) 。 A 电气原理图 B 电气布置图 C 电气接线图 D 电气系统图 5、断电延时时间继电器,它的延时触点动作情况是( ) A 线圈通电时触点延时动作,断电时触点瞬时动作 B 线圈通电时触点瞬时动作,断电时触点延时动作 C 线圈通电时触点不动作,断电时触点瞬时动作 D 线圈通电时触点不动作,断电时触点延时动作 6、增/减计数指令的缩写字母是( )。 A CTU B CTUD C CTD D CUCD 7、下述对 PLC 存储器描述错误的是( )。 A 存放输入信号 B 存放用户程序 C 存放数据 D 存放系统程序 8、装载指令是( ) A LD B AND C OR D OUT 9、( )用来表示输出映像寄存器。 A I B V C Q D L 10、OR(或操作)指令的作用是( )。 A 用于单个常开触点与前面的触点串联连接 B 用于单个常闭触点与上面的触点并联连接 C 用于单个常闭触点与前面的触点串联连接 D 用于单个常开触点与上面的触点并联连接 二、填空题 (每空 1 .5 分,共 3 0 分) 1、电器可分为____________和____________两大类。我国现行标准是将工作电压____________,____________以下的电气线路中的电气设备称为低压电气。 2 、 按 照 工 作 原 理 的 不 同 , 可 将 低 压 电 器 分 为 _________________和_________________。 3、熔断器主要由______________和_______________组成。 4 、 低 压 断 路 器 主 要 由 _________________、 ___________________、___________________和____________________等组成。 5、_______________________是控制电路分析的中心内容。 6、桥式起重机由_______________供电。 7、S7-200 数据的寻址方式有_______________、_________________、_______________三大类。 8、定时器可分为_______________________、__________________________、__________________________三...
