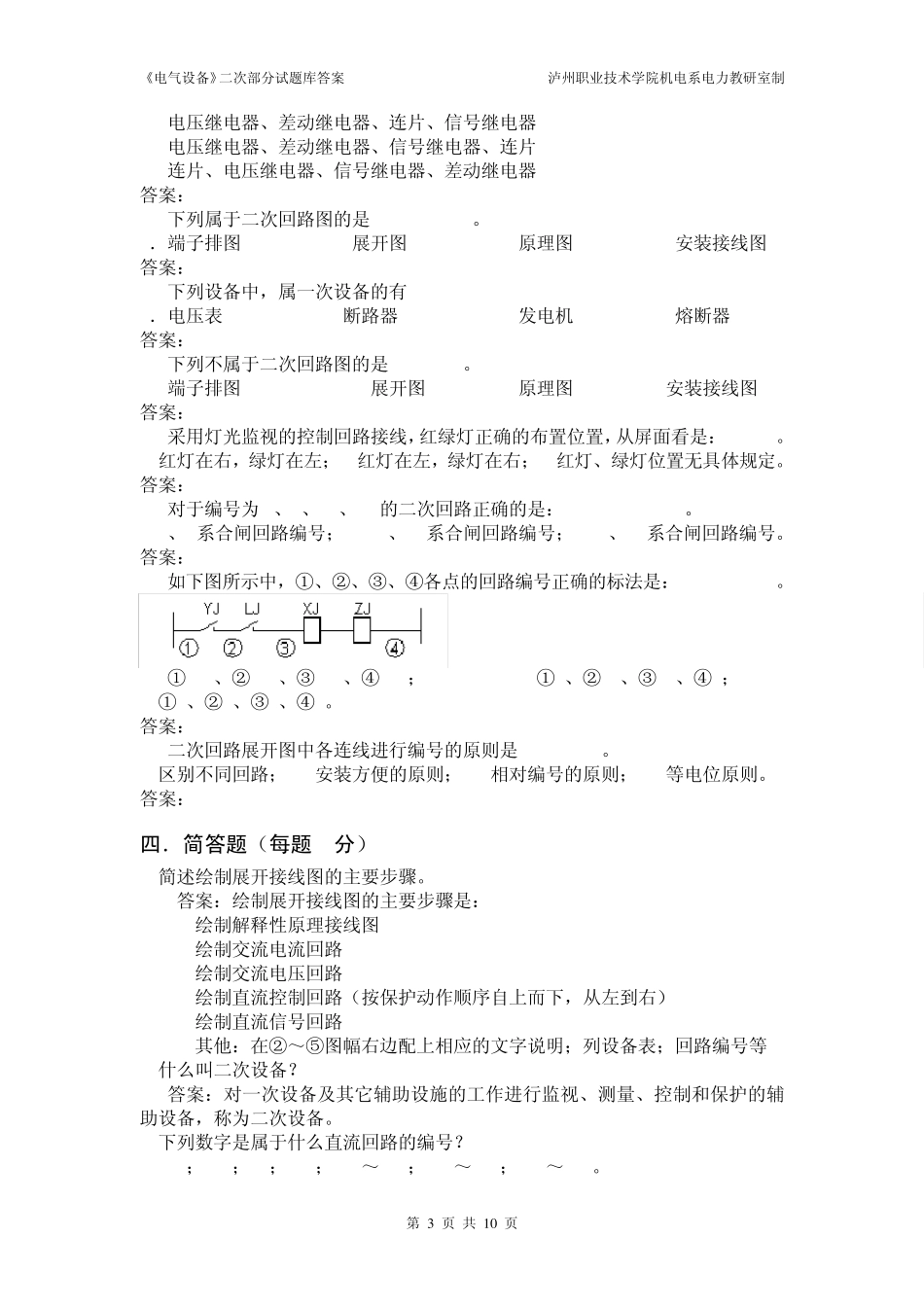

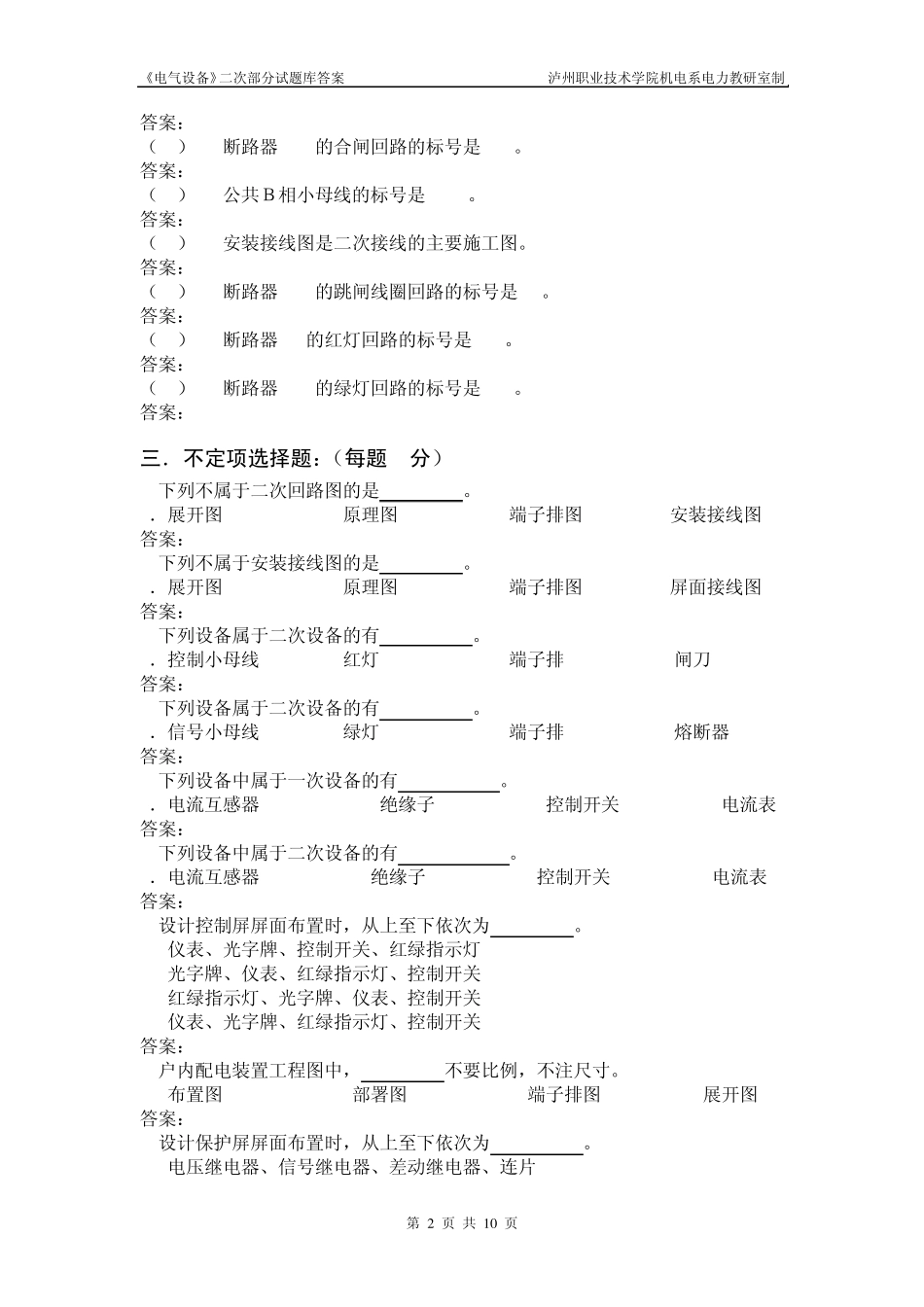

《电气设备》二次部分试题库答案 泸州职业技术学院机电系电力教研室制 第 1 页 共 1 0 页 《电气设备》二次部分 第1章 二次回路及设计 一．填空题：（每空 2分） 1.二次回路的电路包括 、展开接线图、安装接线图。 答案：原理接线图 2.安装接线图包括 、 、 。 答案：屏面布置图；端子排图；屏背后接线图 3.直流回路编号规律是从 极开始，以 按 顺序编号直到最后一个 为止。 答案：正；奇数；从小到大；有压降的元件 4.常见的二次接线图有三种形式，即 、 、 。 答案：原理接线图；展开接线图；安装接线图 5.凡是屏内设备与屏外设备之间的连接，必须经过 。 答案：端子排 6.在1DL断路器控制回路中，103是__ ___回路的固定编号，133是__ _ _回路的固定编号。 答案：合闸；跳闸 7.在1DL断路器控制回路中，135是__ __的固定编号，105是______的固定编号。 答案：红灯；绿灯 8.二次回路标号是按“___ _ ___”原则进行的，即在回路中连接于一点上的_____ _____ ，都标以相同的回路标号。 答案：等电位；所有导线 9.不同安装单位的继电器安装在同一块屏上时，布置宜按___ _____划分。 答案：纵向 二．判断题：（每题 2分） （ ）1.屏内设备与屏顶小母线可以直接连接。 答案：F （ ）2.屏内各安装单位设备之间可以直接连接。 答案：F （ ）3.屏内设备之间可以直接连接。 答案：T （ ）4.电流互感器和电流表都是属于一次设备。 答案：F （ ）5.A632编号表明交流电压回路中A相回路。 答案：T （ ）6.二次设备是指接在变压器二次侧的电气设备。 答案：F （ ）7.A411及A511均表示交流回路中事故回路。 答案：F （ ）8.二次回路中回路号A411表示 A相的交流电流回路。 答案：T （ ）9.断路器2DL的跳闸线圈回路的标号是233。 《电气设备》二次部分试题库答案 泸州职业技术学院机电系电力教研室制 第 2 页 共 1 0 页 答案：T （ ）10.断路器1DL的合闸回路的标号是103。 答案：T （ ）11.公共Ｂ相小母线的标号是B600。 答案：T （ ）12.安装接线图是二次接线的主要施工图。 答案：T （ ）13.断路器1DL的跳闸线圈回路的标号是33。 答案：F （ ）14.断路器DL的红灯回路的标号是125。 答案：F （ ）15.断路器2DL的绿灯回路的标号是205。 答案：T 三．不定项选择题：（每题 2分） 1.下列不属于二次回路图的是 。 A．展开图 B.原理图 C.端子排图...
