《电路分析》课程电子教案1

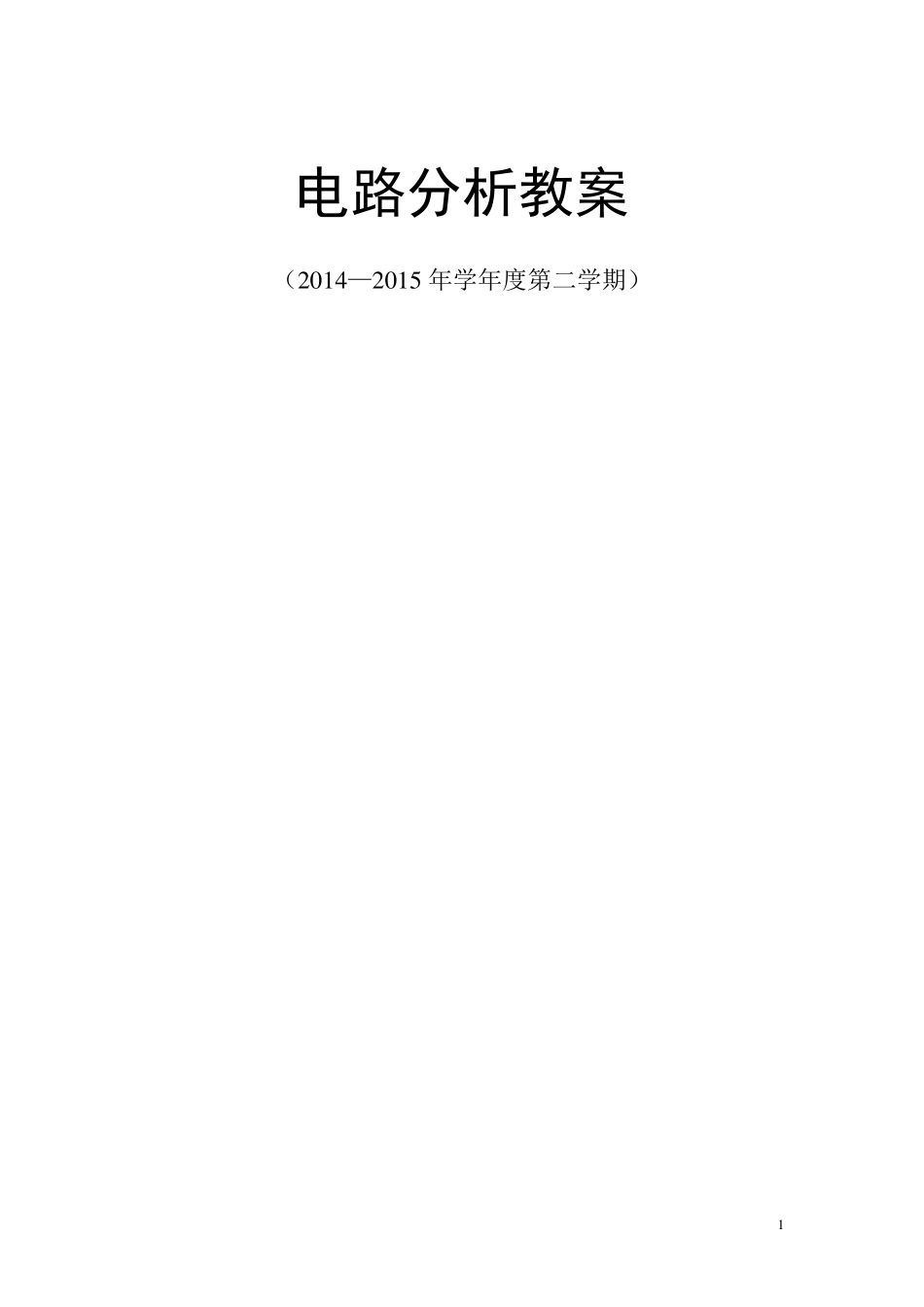

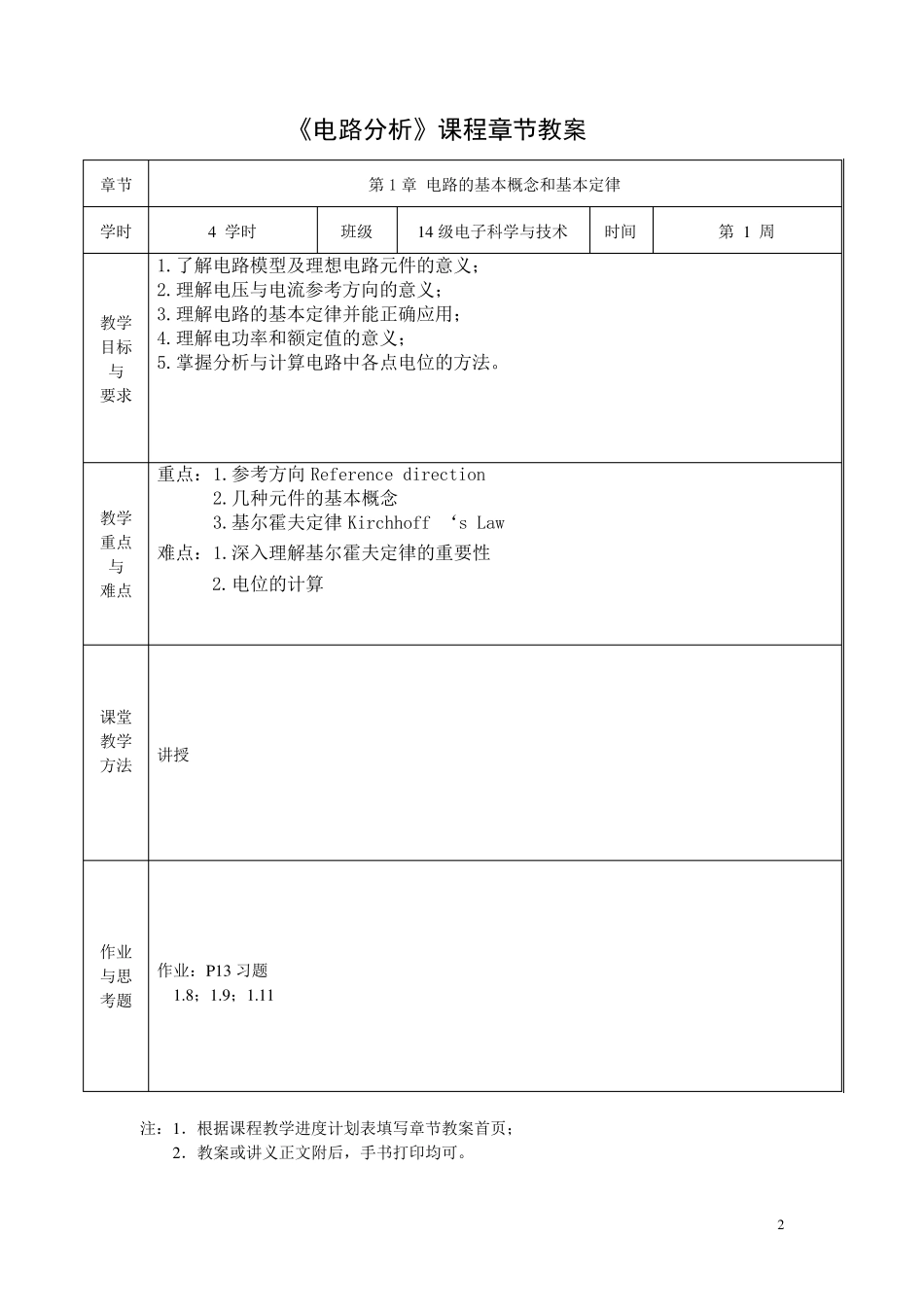

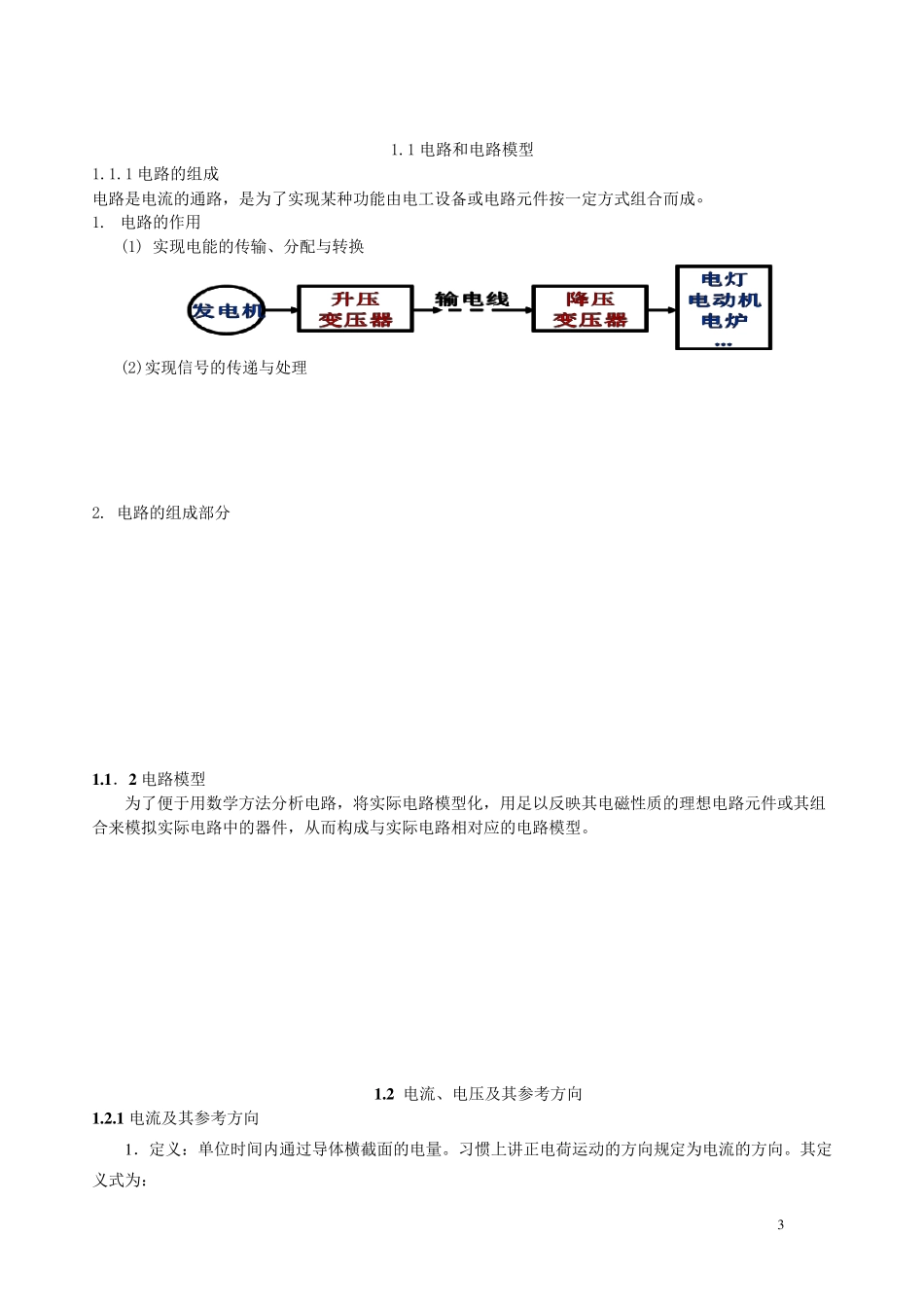

1 电路分析教案 （2 0 1 4 —2 0 1 5 年学年度第二学期） 2 《电路分析》课程章节教案 章节 第1 章 电路的基本概念和基本定律 学时 4 学时 班级 14 级电子科学与技术 时间 第 1 周 教学目标与 要求 1.了解电路模型及理想电路元件的意义； 2.理解电压与电流参考方向的意义； 3.理解电路的基本定律并能正确应用； 4.理解电功率和额定值的意义； 5.掌握分析与计算电路中各点电位的方法。 教学重点与 难点 重点：1.参考方向Reference direction 2.几种元件的基本概念 3.基尔霍夫定律Kirchhoff ‘s Law 难点：1.深入理解基尔霍夫定律的重要性 2.电位的计算 课堂教学方法 讲授 作业与思考题 作业：P13 习题 1.8；1.9；1.11 注：1．根据课程教学进度计划表填写章节教案首页； 2．教案或讲义正文附后，手书打印均可。 3 1.1 电路和电路模型 1.1.1 电路的组成 电路是电流的通路，是为了实现某种功能由电工设备或电路元件按一定方式组合而成。 1. 电路的作用 (1) 实现电能的传输、分配与转换 (2)实现信号的传递与处理 2. 电路的组成部分 1 .1 ．2 电路模型 为了便于用数学方法分析电路，将实际电路模型化，用足以反映其电磁性质的理想电路元件或其组合来模拟实际电路中的器件，从而构成与实际电路相对应的电路模型。 1 .2 电流、电压及其参考方向 1 .2 .1 电流及其参考方向 1 ．定义：单位时间内通过导体横截面的电量。习惯上讲正电荷运动的方向规定为电流的方向。其定义式为： 4 dtdqti)( 2．符号：i (或 I ) 3．单位：安A 4． 分类：直流（direct cu rrent，简称dc 或DC）——电流的大小和方向不随时间变化，也称恒定电流。可以用符号I 表示。 交流（alternating cu rrent），简称ac 或AC）——电流的大小和方向都随时间变化，也称交变电流。 参考方向 ：在分析与计算电路时，对电量任意假定的方向。一种分析方法。 电流参考方向的表示方法 1 .2 .2 电压及其参考方向 1．定义：a、b 两点间的电压表征单位正电荷由 a 点转移到 b 点时所获得或失去的能量。其定义式为： dqdwtu)( 如果正电荷从 a 转移到 b，获得能量，则 a 点为低电位，b 点为高电位，即 a 为负极，b 为正极。 2．符号：u (或 U ) 3．单位：伏 V 分类：直流电压与交流电压 电压参考方向的表示方法 物理中对基本物理量规定的方向 1 .3 电功率和电能...
