《电路原理》作业

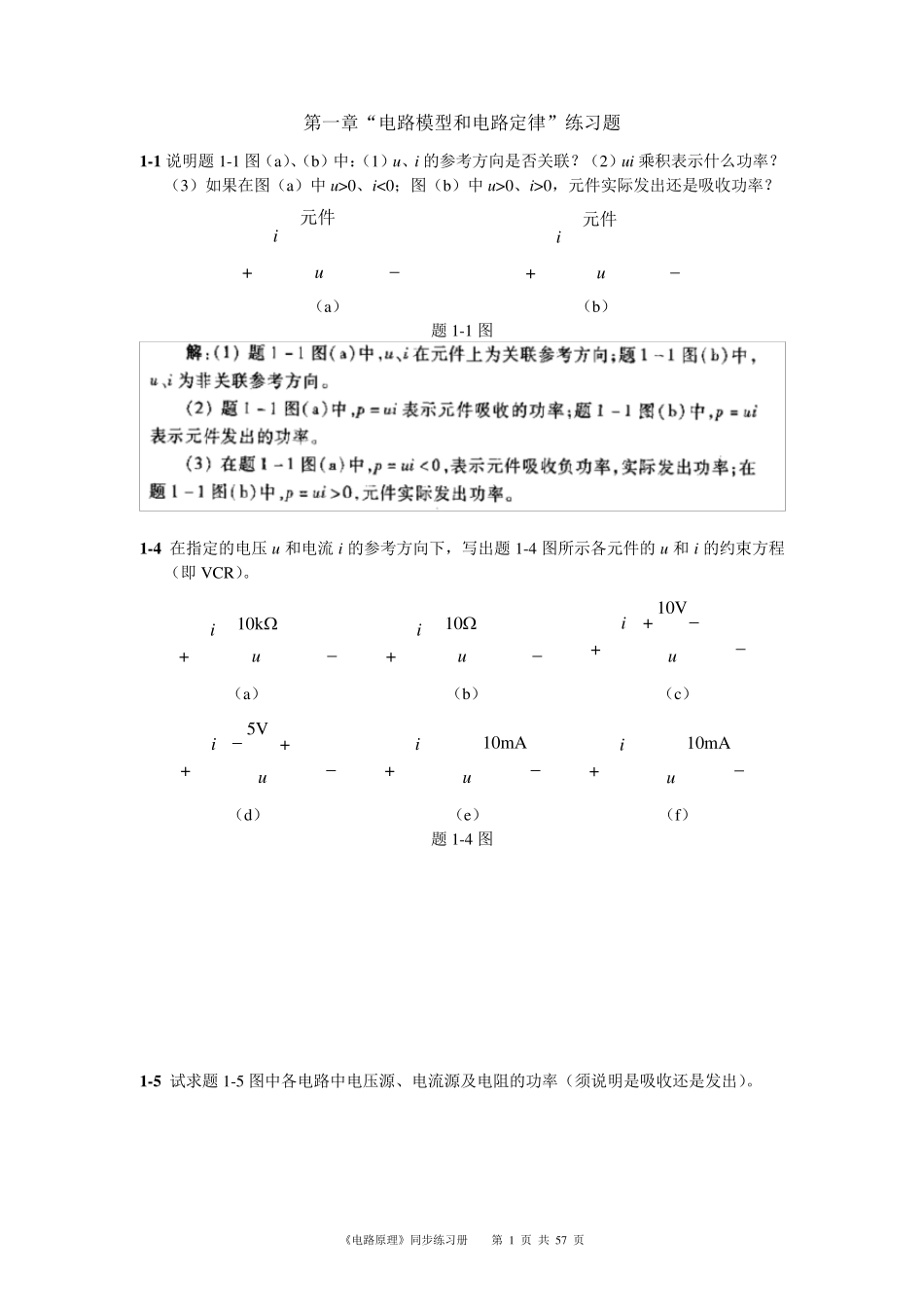

《电路原理》同步练习册 第 1 页 共 57 页 第一章“电路模型和电路定律”练习题 1 -1 说明题 1-1 图（a）、（b）中：（1）u 、i 的参考方向是否关联？（2）u i 乘积表示什么功率？（3）如果在图（a）中 u >0、i<0；图（b）中 u >0、i>0，元件实际发出还是吸收功率？ iu+元件 iu+元件 （a） （b） 题 1-1 图 1 -4 在指定的电压 u 和电流 i 的参考方向下，写出题 1-4 图所示各元件的 u 和 i 的约束方程（即 VCR）。 iu+10k iu+10 iu+10V+ （a） （b） （c） iu+5V+ iu+10m A iu+10m A （d） （e） （f） 题 1-4 图 1 -5 试求题 1-5 图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。 《电路原理》同步练习册 第 2 页 共 57 页 15V+52A 15V+52A 15V+52A （a） （b） （c） 题1-5 图 1 -1 6 电路如题1-16 图所示，试求每个元件发出或吸收的功率。 0.5A2U+2U+ I212V+2I11 （a） （b） 题1-16 图 《电路原理》同步练习册 第 3 页 共 5 7 页 《电路原理》同步练习册 第 4 页 共 57 页 1 -2 0 试求题1-20 图所示电路中控制量u 1 及电压u 。 ++1k2V10u1+u10ku1+ 题1-20 图 第二章“电阻电路的等效变换”练习题 2 -1 电路如题2-1 图所示，已知 u S=100V，R1=2k，R2=8k。试求以下 3 种情况下的电压u 2 和电流 i2、i3：（1）R3=8k；（2）R3= （R3 处开路）；（3）R3=0（R3 处短路）。 uS+R2R3R1i2i3u2+ 题2-1 图 《电路原理》同步练习册 第 5 页 共 57 页 2 -5 用△—Y 等效变换法求题 2-5 图中 a、b 端的等效电阻：（1）将结点①、②、③之间的三个 9电阻构成的△形变换为 Y 形；（2）将结点①、③、④与作为内部公共结点的②之间的三个 9电阻构成的 Y 形变换为△形。 99999ab①②③④ 题 2-5 图 《电路原理》同步练习册 第 6 页 共 57 页 2 -1 1 利用电源的等效变换，求题2-11 图所示电路的电流i。 10V+4i104V+46V+21041A 题2-11 图 《电路原理》同步练习册 第 7 页 共 57 页 2 -1 3 题2-13 图所示电路中431RRR，122RR ，CCVS 的电压11c4iRu，利用电源的等效变换求电压10u。 uS+R2R4R1i1uc+R3u10+01 题2-13 图...
