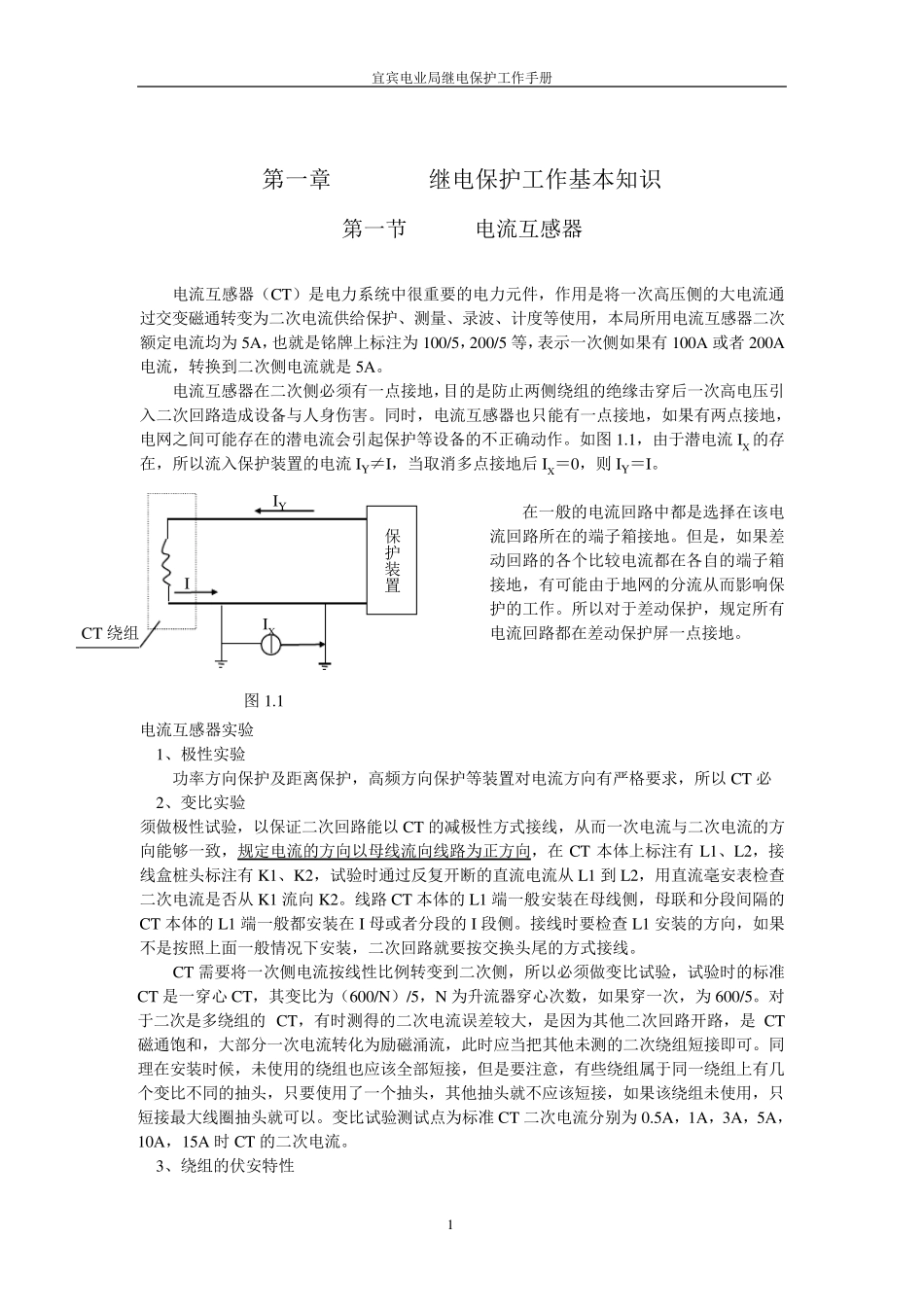

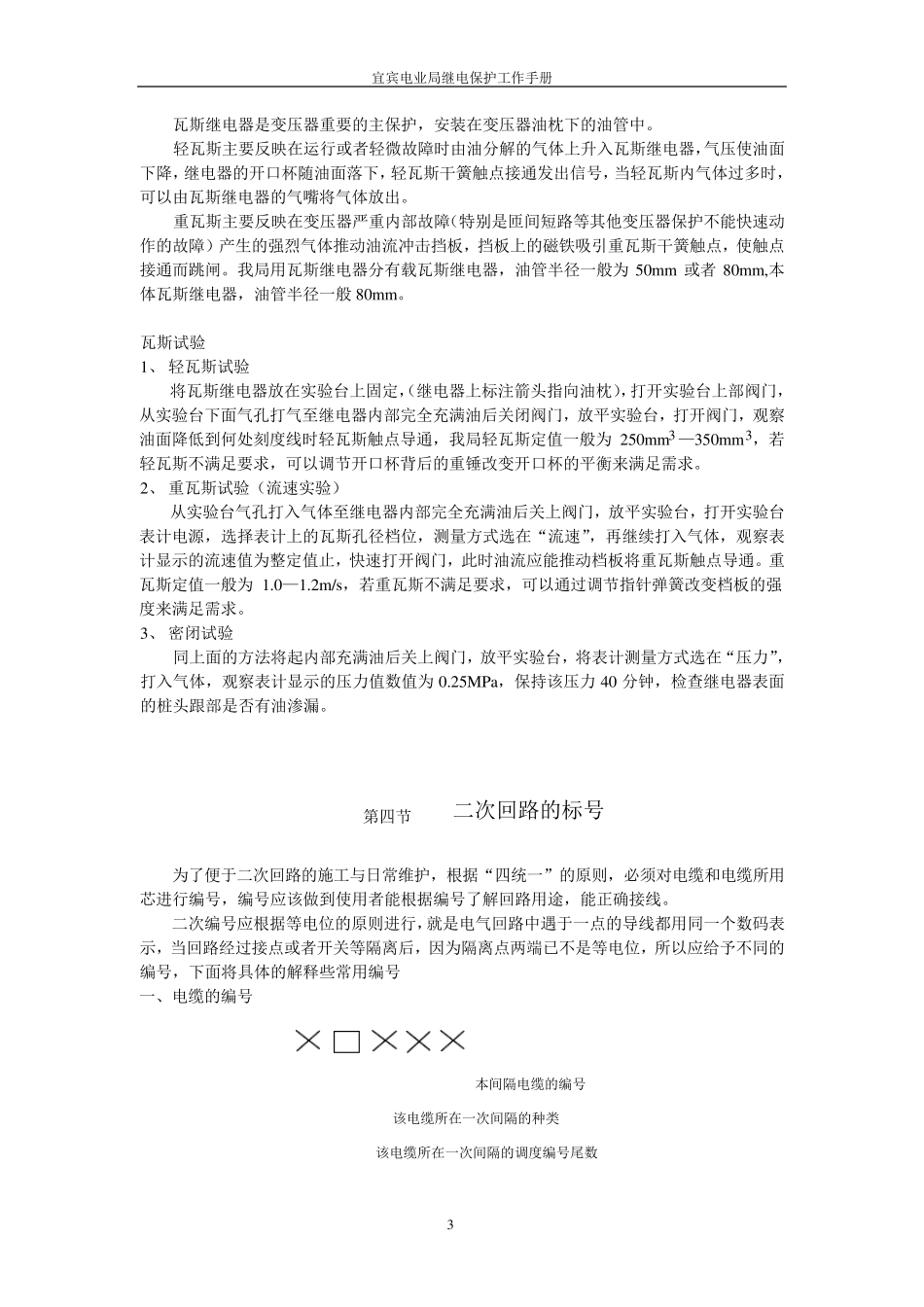

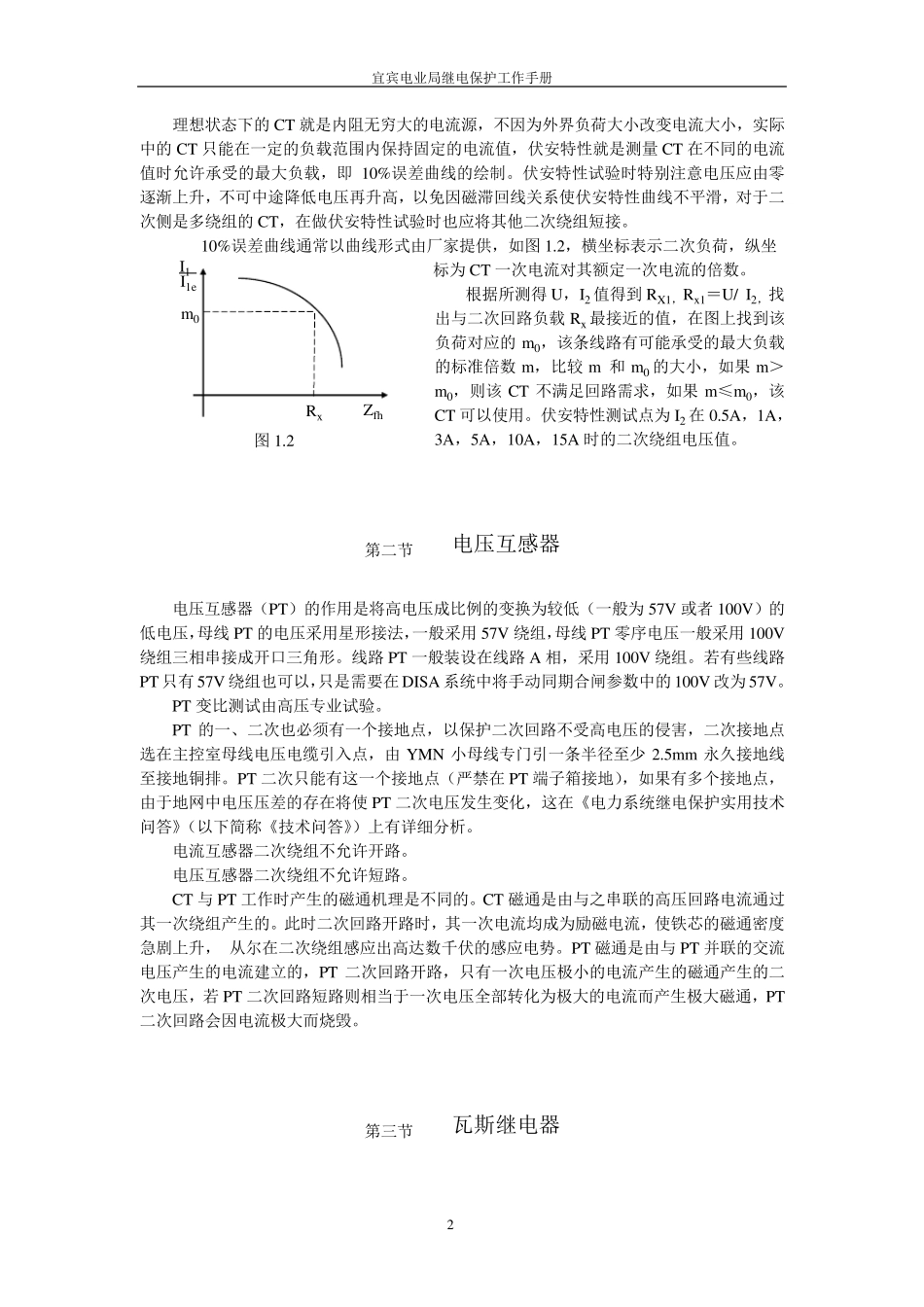

宜 宾 电 业 局 继 电 保 护 工 作 手 册 1 第 一 章 继 电 保 护 工 作 基 本 知 识 第 一 节 电 流 互 感 器 电 流 互 感 器 （ CT） 是 电 力 系 统 中 很 重 要 的 电 力 元 件 ， 作 用 是 将 一 次 高 压 侧 的 大 电 流 通过 交 变 磁 通 转 变 为 二 次 电 流 供 给 保 护 、 测 量 、 录 波 、 计 度 等 使 用 ， 本 局 所 用 电 流 互 感 器 二 次额 定 电 流 均 为 5A，也 就 是 铭 牌 上 标 注 为 100/5，200/5 等 ，表 示 一 次 侧 如 果 有 100A 或 者 200A电 流 ， 转 换 到 二 次 侧 电 流 就 是 5A。 电 流 互 感 器 在 二 次 侧 必 须 有 一 点 接 地 ，目 的 是 防 止 两 侧 绕 组 的 绝 缘 击 穿 后 一 次 高 电 压 引入 二 次 回 路 造 成 设 备 与 人 身 伤 害 。 同 时 ， 电 流 互 感 器 也 只 能 有 一 点 接 地 ， 如 果 有 两 点 接 地 ，电 网 之 间 可 能 存 在 的 潜 电 流 会 引 起 保 护 等 设 备 的 不 正确动作 。 如 图1.1， 由于潜 电 流 IX 的 存在 ， 所 以流 入 保 护 装置的 电 流 IY≠I， 当取消多点 接 地 后 IX＝0， 则IY＝I。 在 一 般的 电 流 回 路 中 都是 选择在 该电流 回 路 所 在 的 端子箱接 地 。 但是 ， 如 果 差动回 路 的 各个比较电 流 都在 各自的 端子箱接 地 ， 有 可 能 由于地 网 的 分流 从 而 影 响 保护 的 工 作 。 所 以对 于差动保 护 ， 规 定 所 有电 流 回 路 都在 差动保 护 屏 一 点 接 地 。 电 流 互 感 器 实 验 1、 极 性 实 验 功 率 方 向 保 护 及 距 离 保 护 ， 高 频 方 向 保 护 等 装置对 电 流 方 向 有 严 格 要 求 ， 所 以CT 必 2、 变 比实 验 须 做 极 性 试 验 ， 以保 证 二 次 回 路 能 以CT 的 减 极 性 方 式 接 线 ， 从 而 一 次 电 流 与 二 次 电 流 的 方向 能 够 一 致 ， 规 定 电 流 的 方 向 以母 线 流 向 线 路 为 正方 向 ， 在CT 本 体 上 ...
