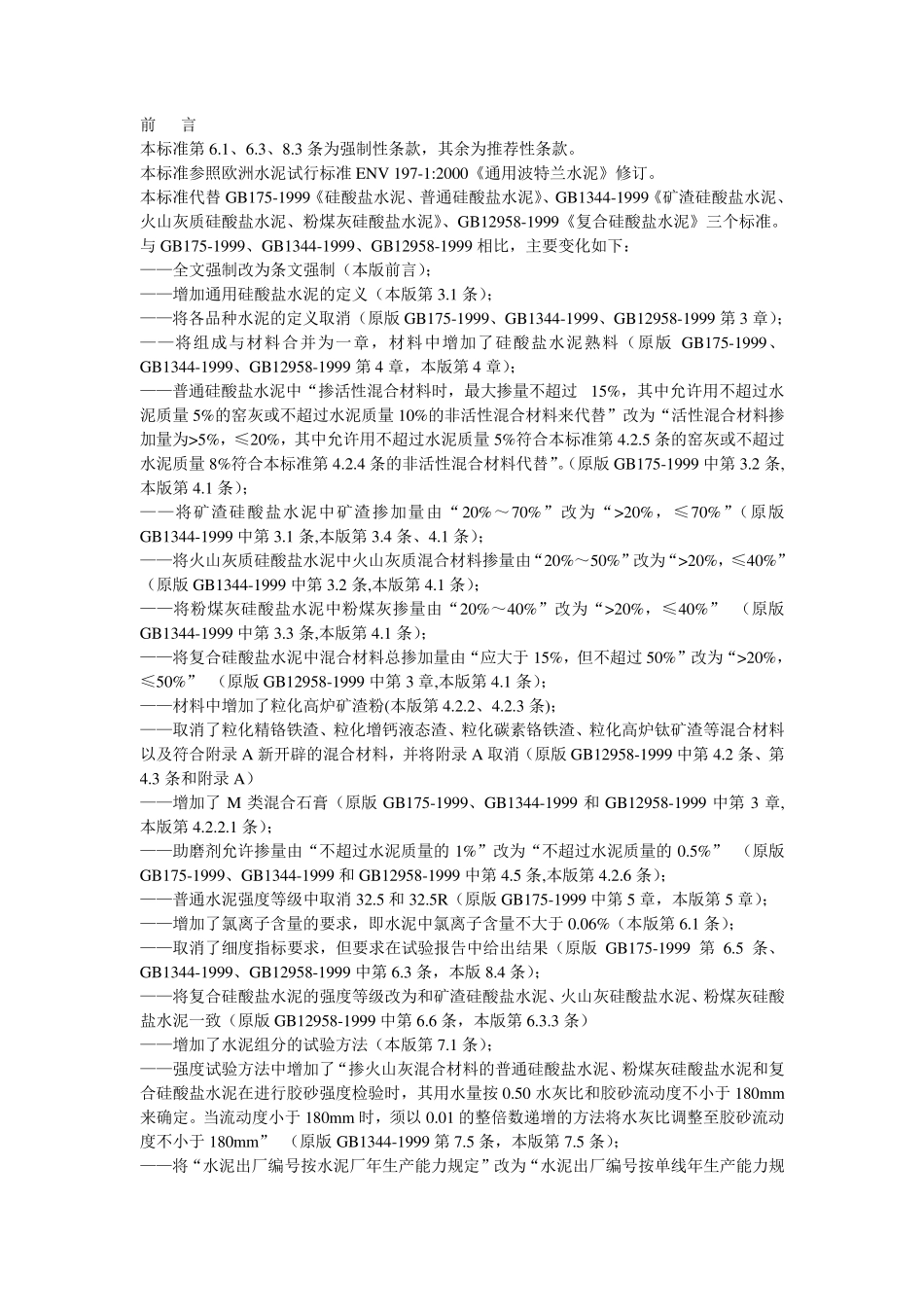

前 言 本标准第6.1、6.3、8.3 条为强制性条款，其余为推荐性条款。 本标准参照欧洲水泥试行标准ENV 197-1:2000《通用波特兰水泥》修订。 本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。 与GB175-1999、GB1344-1999、GB12958-1999 相比，主要变化如下： ——全文强制改为条文强制（本版前言）； ——增加通用硅酸盐水泥的定义（本版第3.1 条）； ——将各品种水泥的定义取消（原版 GB175-1999、GB1344-1999、GB12958-1999 第3 章）； ——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版 GB175-1999、GB1344-1999、GB12958-1999 第4 章，本版第4 章）； ——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量 5%的窑灰或不超过水泥质量 10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量 5%符合本标准第4.2.5 条的窑灰或不超过水泥质量 8%符合本标准第4.2.4 条的非活性混合材料代替”。（原版 GB175-1999 中第3.2 条,本版第4.1 条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版GB1344-1999 中第3.1 条,本版第3.4 条、4.1 条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%” （原版 GB1344-1999 中第3.2 条,本版第4.1 条）； ——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%” （原版GB1344-1999 中第3.3 条,本版第4.1 条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于 15%，但不超过 50%”改为“>20%，≤50%” （原版 GB12958-1999 中第3 章,本版第4.1 条）； ——材料中增加了粒化高炉矿渣粉(本版第4.2.2、4.2.3 条)； ——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录 A 新开辟的混合材料，并将附录 A 取消（原版 GB12958-1999 中第4.2 条、第4.3 条和附录 A） ——增加了 M 类混合石膏（原版 GB175-1999、GB1344-1999 和 GB12958-1999 中第3 章,本版第4.2.2.1 条）； ——助磨剂允许掺量由“不超过水泥质量的 1%”改为“不超过水泥质量的 0.5%” （原版GB175-1999、GB1344-1999 和 GB1...
